Zhongtuo Roll Forming Machinery Co., ltd

Halbautomatische T-Stück-Rollenformmaschine
Halbautomatische T-Stück-Rollenformmaschine
Halbautomatische T-Stück-Rollenformmaschine
Halbautomatische T-Stück-Rollenformmaschine
Halbautomatische T-Stück-Rollenformmaschine

Halbautomatische T-Stück-Rollenformmaschine

Einheitspreis: USD 7500 / Set/Sets
Zahlungsart: L/C,T/T,D/P,Western Union
Incoterm: FOB,CFR,CIF,FCA
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 30 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: ZT-005-30

    Drive Mode: Gear

    Roller Materia: GCr12MoV

    Diameter Of Shafts: Φ40mm

    Material Of Shafts: 45# Steel With Tempering

    Number Of Rollers: 16 Rollers

    Speed: 25m/min

Additional Info

    Verpakung: Als anforderung des kunden

    Produktivität: 25m/min

    Marke: ZHONGTUO

    Transport: Ocean,Land

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE, ISO9001

Produktbeschreibung

Halbautomatische T-Stück-Rollenformmaschine

China hausgemachte halbe automatische Tee Bar Roll Formmaschine, halb automatische Version Zhongtuo Kaltwalzen Umformmaschinen hat zwei Arten Tee Bar Roll Formmaschinen, halb automatische Version und vollautomatische Version. Im letzten Artikel haben wir hauptsächlich die vollautomatische Version vorgestellt, hier zeige ich Ihnen einige Informationen zur halbautomatischen Version.

Der Grund, warum ich es halbautomatische Version nannte, bedeutet, dass Sie das Loch in die Teestange selbst lochen müssen. Mit dieser halbautomatischen Version kann nur die Tubenformmaschine die Spule in T-Form bringen. Wenn Sie eine Stanzmaschine benötigen, können wir für Sie herstellen oder Sie können vom Markt kaufen.

Halbautomatische Rundeisenformmaschine hat die gleiche Arbeitsgeschwindigkeit wie die vollautomatische Version. Rundeisenformmaschine, die Stanzmaschine wird jedoch von der Stanzmaschine bestimmt.

Half Automatic Tee Bar Roll Forming Machine

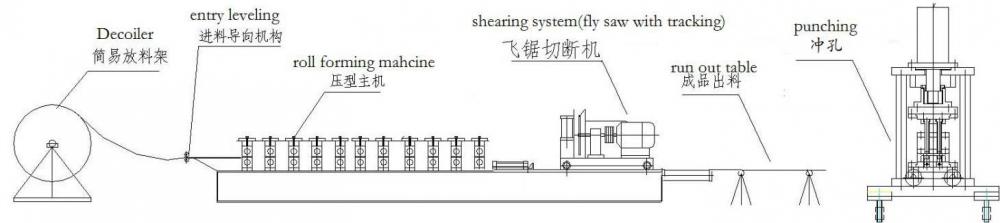

Arbeitsprozess für die halbe automatische T-Stück-Rollenformmaschine:

Tee Bar Roll Forming Machine

Die Zusammensetzung der Stückstab-Rolle, die Maschine bildet:

1. Abwickelhaspel

  • Verwendung: Es wird verwendet, um den Stahl zu stützen
  • aufwickeln und abwickeln.
  • Passive uncoil durch Rollformen System gezogen
  • Ladekapazität: 1,5 t
  • Abwickelbreite: 300mm
  • Innendurchmesser: 450-550mm
Half Automatic Tee Bar Machine

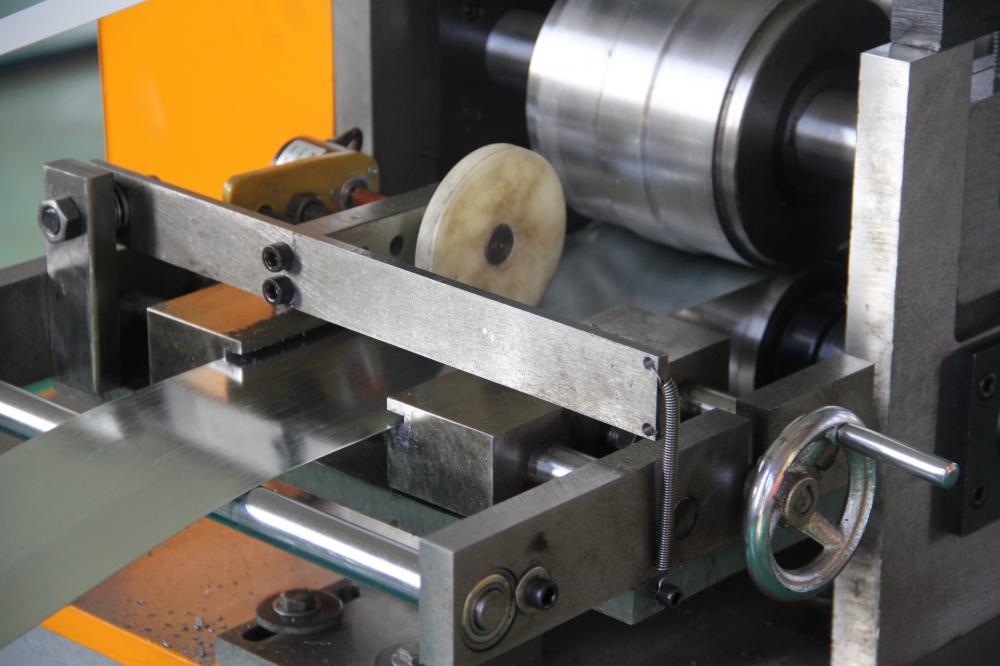

2. Fütterung und Nivellierung

Dieser Teil wird die Spule ausrichten, um sicherzustellen, dass sie sauber und gerade ist. Inzwischen stanzt die Walze auf beiden Seiten des C-Kanals Punkte .

Tee Bar Making Machine

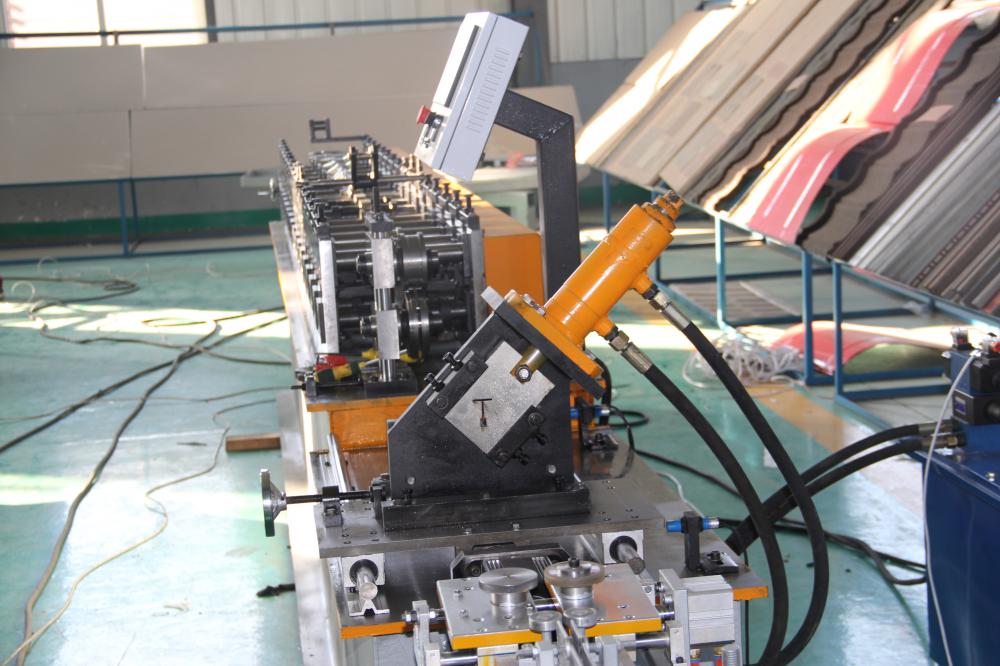

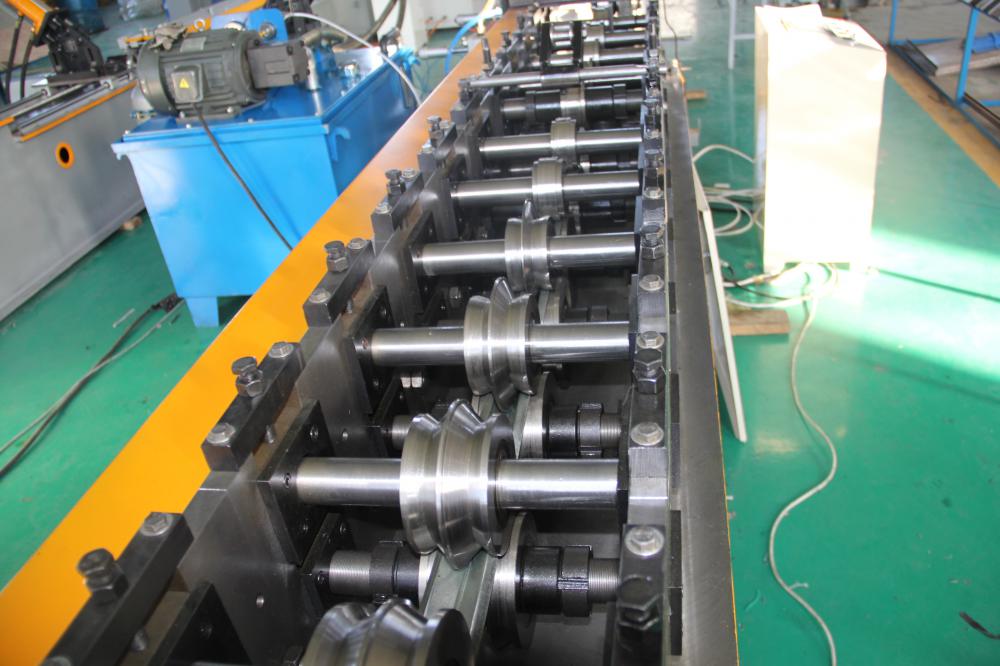

3. Rollformmaschine

  • Größe: 5500х800х1400mm
  • Gewicht t: 2,8 Tonnen
  • Spannung: 380V / 50HZ3Phase (als
  • Kundenwunsch)
  • Rollenfixierer: Führungssäule
  • Rahmen: mittlere Platte geschweißt
  • Gedenkbogen-Rahmentyp
  • Rahmenstärke: 25 mm
  • Fahrmodus: Gang
  • Rollenmaterial: GCr12MoV
  • Walzenmaterial: GCr12MoV
  • Material der Wellen: 45 # Stahl mit Vergütung
  • Durchmesser der Wellen: 40mm
  • Anzahl der Rollen: 16 Rollen
  • Hauptstrom: 4kw
  • Geschwindigkeit: kann 25m / min sein

Tee Bar Roll Forming Machine

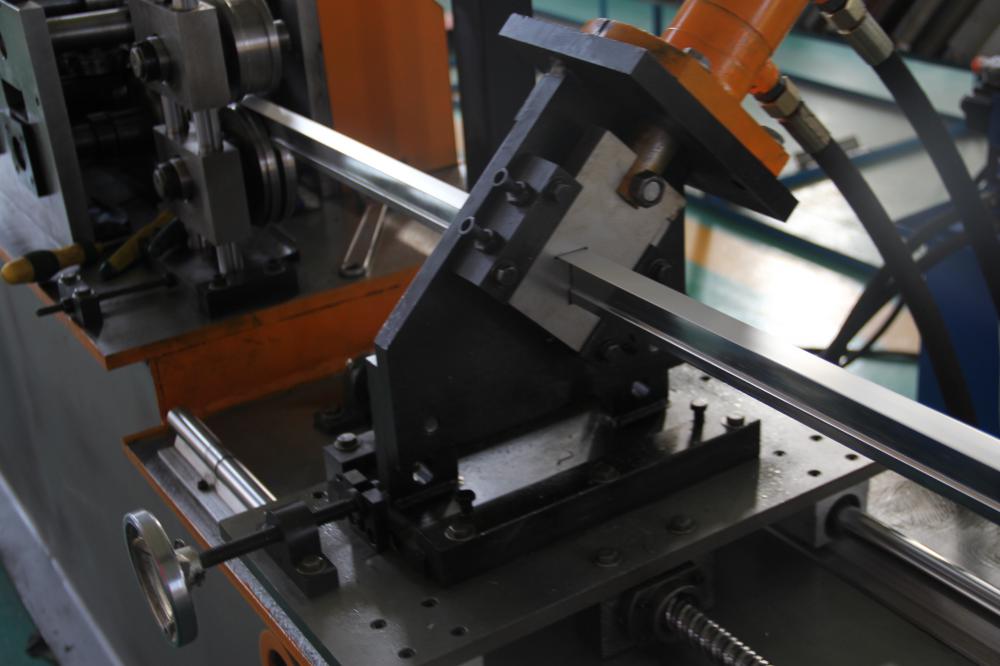

4. Schermaschine

  • Material der Klingen: Gcr12 abgeschreckt
  • Stromversorgung: hydraulische Kraft
  • Rahmen: Säulenform mit Zahnstangensystem
  • Hubschalter: berührungsloser Lichtschranke

Tee Bar Making Machine

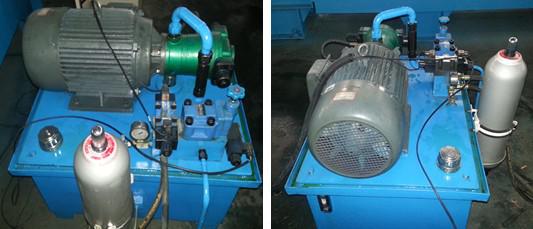

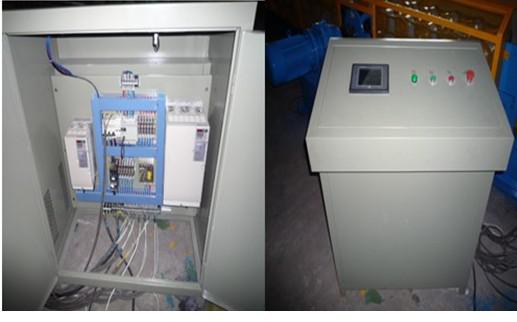

5. Hydraulische Station und elektrisches Steuersystem

  • Hydraulikmotor Leistung: 4kw
  • Hydrauliköl: 46 #
  • Angenommene SPS, Transducer und Touchpanel von Delta Taiwan gewährleisten hohe Geschwindigkeit bei Stabilität, Präzision und Lebensdauer.
  • Andere elektrische Elemente sind Delta
  • Ausgestattet mit beweglichen Schaltern, Luftunterbrechung , Kühler, Transformator und Schutz vor elektrischen Ausfällen für mehr Bedienkomfort und Sicherheit.

Tee Bar Roll Forming Machine

Tee Bar Making Machine

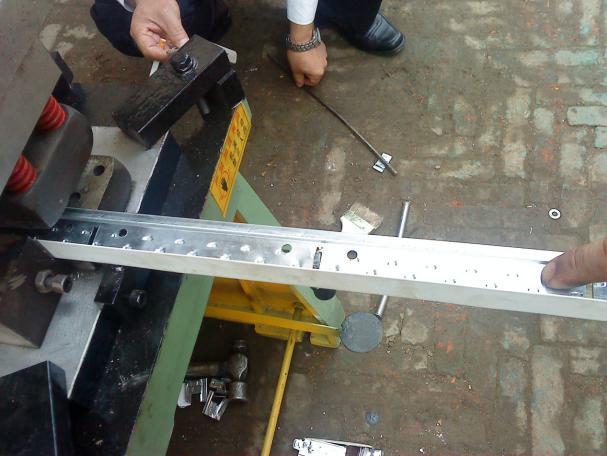

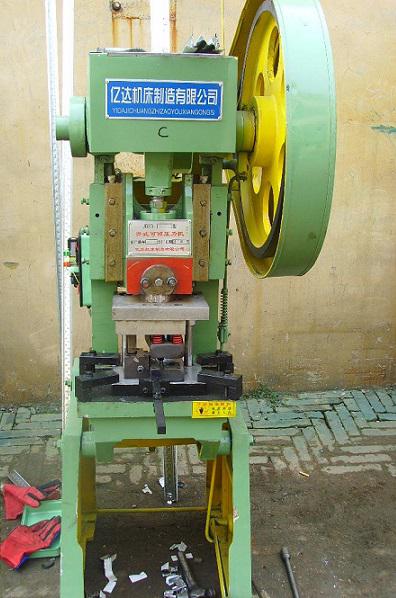

6. Stanzmaschine für den Kopf und die Löcher:

  • Die Leistung: 1,5 KW
  • Das Material der Form: GCr12 Mov
  • Die Presse: 25 t
Half Automatic Tee Bar Machine

Tee Bar Roll Forming Machine

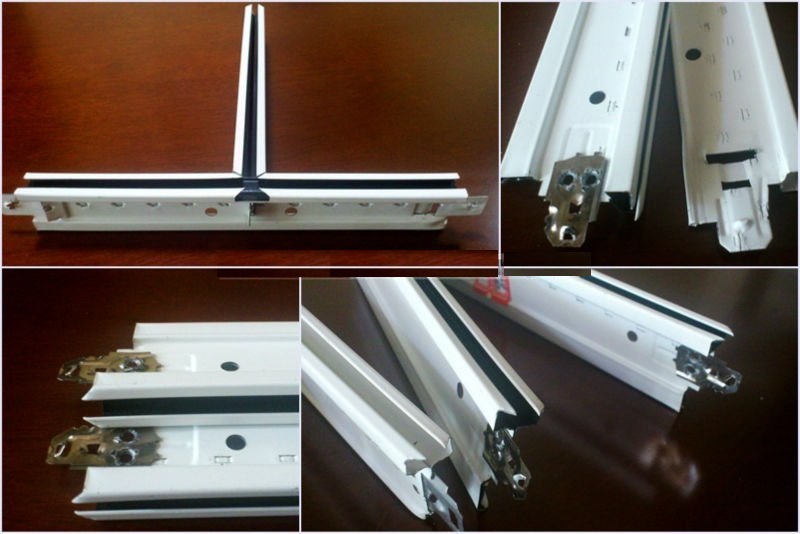

7. Einige endproduktabbildung unserer Halbautomatischen T-stück-rollenformmaschine:

Tee Bar Roll Forming Machine

Half Automatic Tee Bar Machine
