Zhongtuo Roll Forming Machinery Co., ltd

Voll automatische Tee Bar Maschine
Voll automatische Tee Bar Maschine
Voll automatische Tee Bar Maschine
Voll automatische Tee Bar Maschine
Voll automatische Tee Bar Maschine

Voll automatische Tee Bar Maschine

Zahlungsart: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 30 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: ZT-005-31

    Drive Mode: Gear

    Weight: 2.8 Tons

    Number Of Rollers: 16 Rollers

    Speed: Can Be 25m/min

    Diameter Of Shafts: Φ40mm

Additional Info

    Verpakung: Als Kundenwunsch

    Produktivität: 25m/min

    Marke: ZHONGTUO

    Transport: Ocean

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE, ISO9001

Produktbeschreibung

Voll automatische Tee Bar Maschine

China hausgemachte vollautomatische Tee Bar Rollen Formmaschine, Fll automatische Version Zhongtuo kalt roll bilden Maschinen hat zwei Arten Tee Bar roll bildende Maschinen, halb automatische und vollautomatische Version. Hier zeige ich dir einige Informationen über die vollautomatische Version.

Der Grund, warum ich nannte es vollautomatische Version, d.h. die Maschine, kann den Wulst Punsch und Löchern wenn es funktioniert. Im Vergleich mit halb automatische Tee bar Maschine, es erspart viel Zeit und Arbeitskräfte.

Tee Bar Forming Machine

Die Zusammensetzung der Tee-Bar Roll Formmaschine:

1.die Bandhaspel

  • Verwendung: Es wird verwendet, um den Stahl zu unterstützen
  • Spule und entspannen sie in einer Drehscheibe Art.
  • Passiv entspannen gezogen, durch die Bildung von Roll System
  • Belastbarkeit: 1.5T
  • Uncoiling Breite: 300mm
  • Innendurchmesser: 450-550mm
Half Automatic Tee Bar Machine

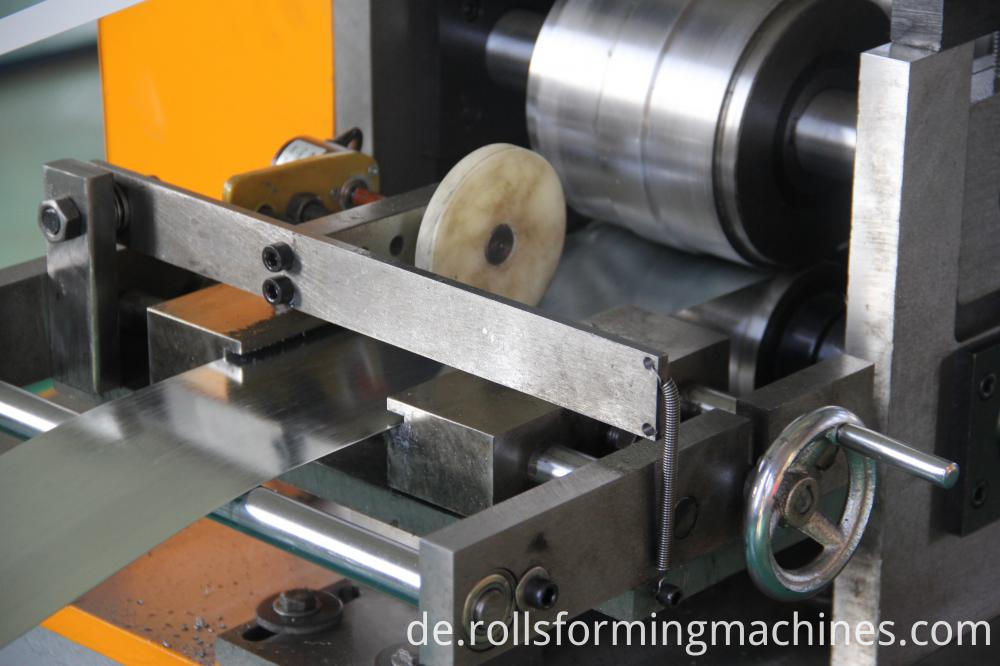

2.Fütterung und leveling

Dieser Teil wird Stufe Spule um sicherzustellen, dass es ist ordentlich, sauber und gerade. Inzwischen die Walze wird Punsch Punkte an beiden Seiten des der Kanal C.

Tee Bar Making Machine

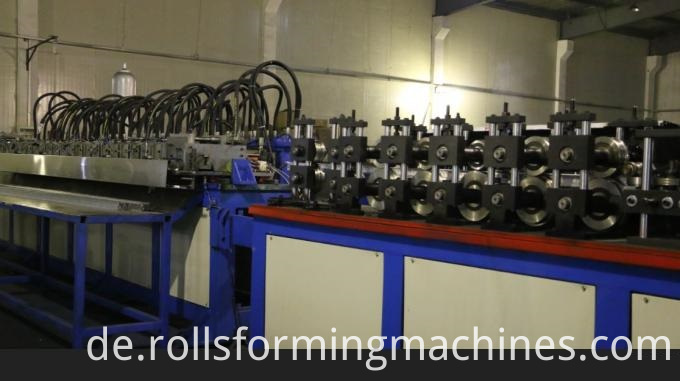

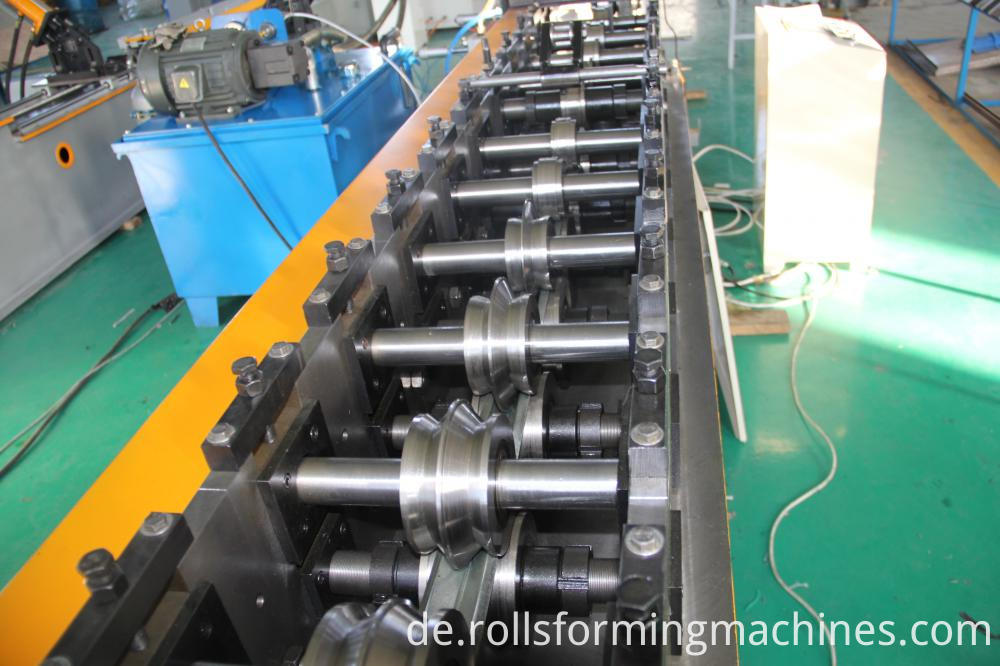

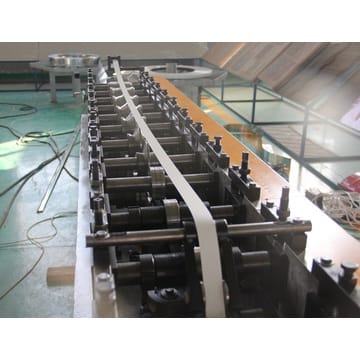

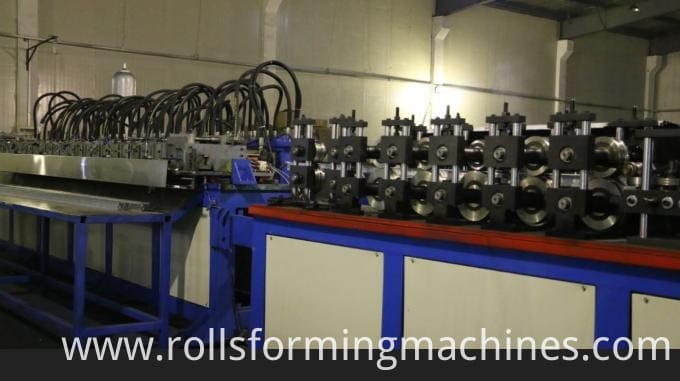

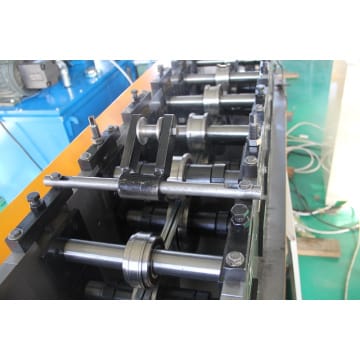

3.roll Formmaschine

  • Größe: 5500х800х1400mm
  • Gewicht: 2,8 Tonnen
  • Spannung: 380V / 50HZ3Phase(as
  • Kundenwunsch)
  • Roller Fixierbad: Guide Spalte
  • Frame: mittlere Platte verschweißt
  • Memorial arch Rahmentyp
  • Rahmen-Stärke: 25 mm
  • Drive-Modus: Getriebe
  • Gear Material: GCr12MoV
  • Rollen Material: GCr12MoV
  • Der Welle Material: Stahl mit 45# Temperieren
  • Durchmesser der Welle: φ40mm
  • Anzahl der Rollen: 16 Walzen
  • Main-Leistung: 4kw
  • Geschwindigkeit: kann sein 25 m/min

Tee Bar Roll Forming Machine

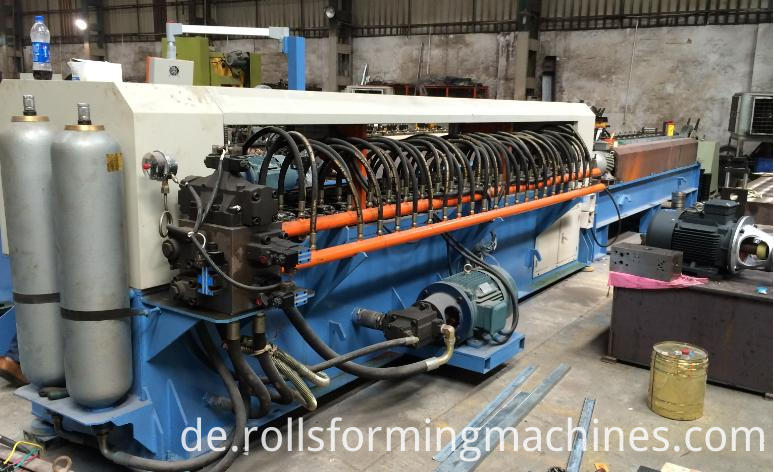

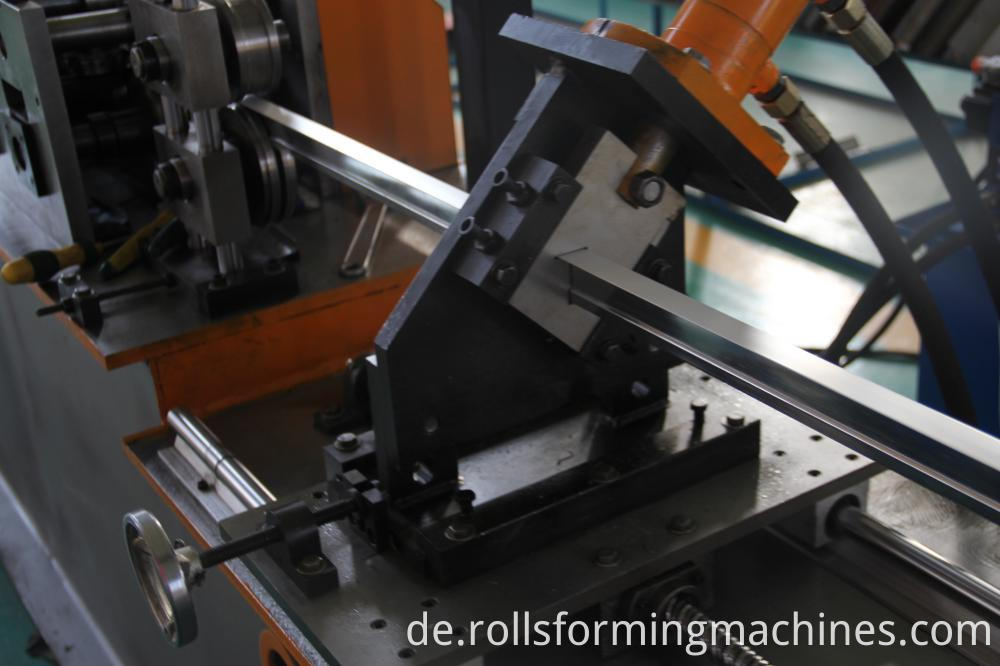

4.Shearing-Maschine

  • Material der klingen: Gcr12 gestillt
  • Stromversorgung: Hydraulik
  • Frame: Säule Stil mit Zahnstangenlenkung System
  • Hub-Switch: berührungslose Lichtschranke

Tee Bar Making Machine

5. Punchimg Teil

Dieser Teil wird Punsch, die Löcher und der Kopf automatisch.


  • Material der Form: GCr12MoV
  • macht: 5.5kw
Full Automatic Tee Bar Machine

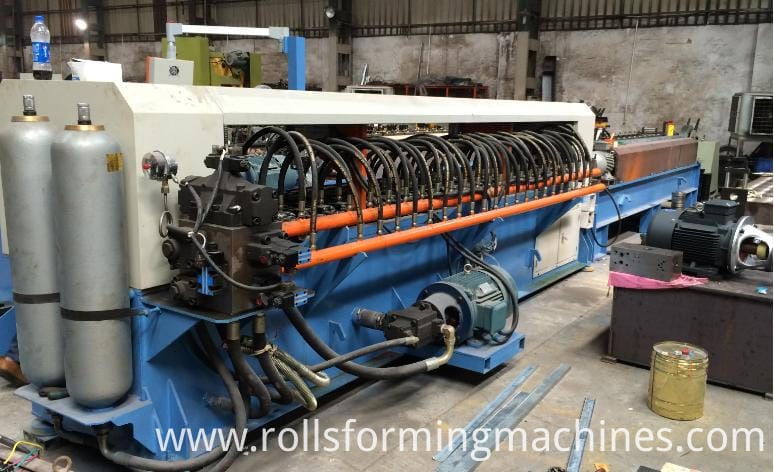

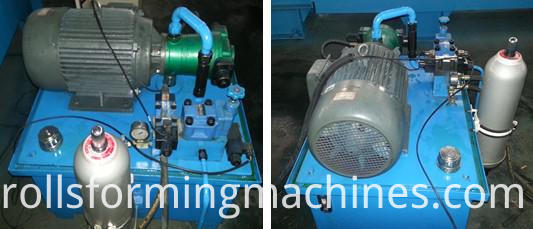

5.Hydraulikstation und elektrische Steuerung

  • Hydraulikmotor Leistung: 4kw
  • Hydrauliköl: 46#
  • Angenommene PLC, Wandler, touch Panel von Delta Taiwan bis hoch zu gewährleisten Geschwindigkeit und Stabilität, Präzision und Lebensdauer.
  • Andere elektrische Element sind Delta
  • Ausgestattet mit beweglichen Schalter, Luft brechen, Kühler, Transformator & Elektro Leckage-Sonnenblende für Betrieb Komfort und Sicherheit.

Tee Bar Roll Forming Machine

Tee Bar Making Machine

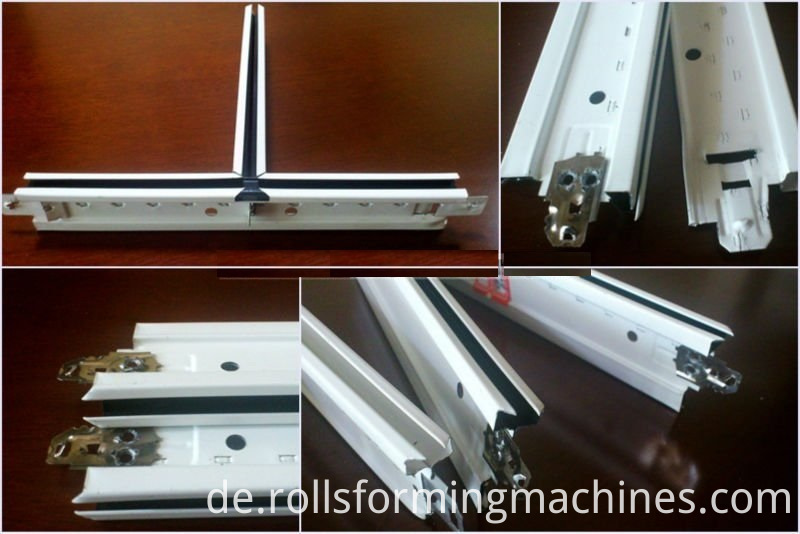

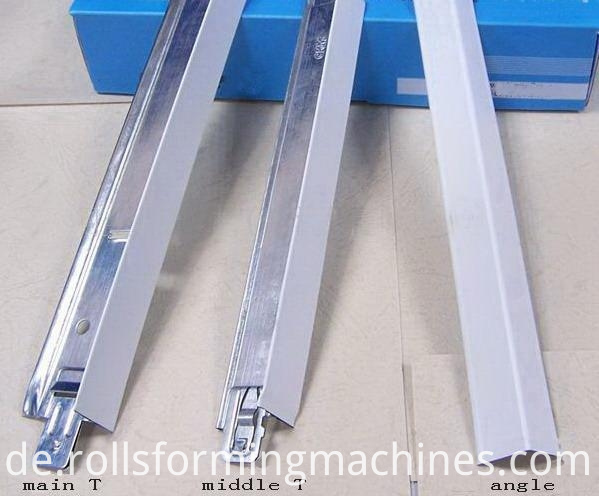

7. einige Endprodukt Bild unserer halb automatische Tee Bar Roll Forming Maschine:

Tee Bar Roll Forming Machine

Half Automatic Tee Bar Machine

Produktgruppe : C/U/Kanal & T Bar Walzprofilieren Maschine > Decke-Kanal Rollen Umformmaschine
