Decke T Bar Frame-Maschine

    Einheitspreis: USD 18500 - 5500 / Set/Sets
    Zahlungsart: T/T,L/C,D/A,D/P
    Incoterm: FOB
    Minimum der Bestellmenge: 1 Set/Sets
    Lieferzeit: 30 Tage
Basisinformation

Modell: ZT-005-43

Additional Info

Verpakung: Als Kundenwunsch

Produktivität: 25m/min

Marke: ZHONGTUO

Transport: Ocean,Land

Ort Von Zukunft: China

Versorgungsmaterial-Fähigkeit: 30 sets/month

Zertifikate : CE, ISO9001

Produktbeschreibung

Decke T Bar Frame-Maschine

China hausgemachte Decke T Bar Frame Maschine, hat zwei Arten für Tee Bar Roll Umformmaschinen, halb automatische und vollautomatische Version.

Wir hat alle Arten von Tee Bar Typen, Auch als aussetzen Systemtyp, Flugzeug-Nut-System, breites ebenes System, narrow ebenes System, Lacksystem, T37-System und so weiter. Und wir hat auch Takedown deutscher Clip Leistung und anderen Metallteilen. Von unserer Seite bieten wir Ihnen die Produktlinie für Decke, effektiver und schneller.

Ceiling T Bar Frame Machine

Ablauf der Decke T Bar Frame-Maschine:


Die Zusammensetzung der Decke T Bar Frame-Maschine:

1.die Bandhaspel

  • Verwendung: Es wird verwendet, um den Stahl zu unterstützen
  • Spule und entspannen sie in einer Drehscheibe Art.
  • Passiv entspannen gezogen, durch die Bildung von Roll System
  • Belastbarkeit: 1.5T
  • Uncoiling Breite: 300mm
  • Innendurchmesser: 450-550mm
Ceiling T Bar Frame Machine

2.Fütterung und leveling für Decke T Bar Frame Maschine

Dieser Teil wird Stufe Spule um sicherzustellen, dass es ist ordentlich, sauber und gerade. Inzwischen die Walze wird Punsch Punkte an beiden Seiten des der Kanal C.

Ceiling T Bar Frame Machine

3.roll Formmaschine

  • Größe: 5500х800х1400mm
  • Gewicht t: 2,8 Tonnen
  • Spannung: 380V / 50HZ3Phase(as
  • Kundenwunsch)
  • Roller Fixierbad: Guide Spalte
  • Frame: mittlere Platte verschweißt
  • Memorial arch Rahmentyp
  • Rahmen-Stärke: 25 mm
  • Drive-Modus: Getriebe
  • Gear Material: GCr12MoV
  • Rollen Material: GCr12MoV
  • Der Welle Material: Stahl mit 45# Temperieren
  • Durchmesser der Welle: φ40mm
  • Anzahl der Rollen: 16 Walzen
  • Main-Leistung: 4kw
  • Geschwindigkeit: kann sein 25 m/min

Ceiling T Bar Frame Machine

Ceiling T Bar Frame Machine

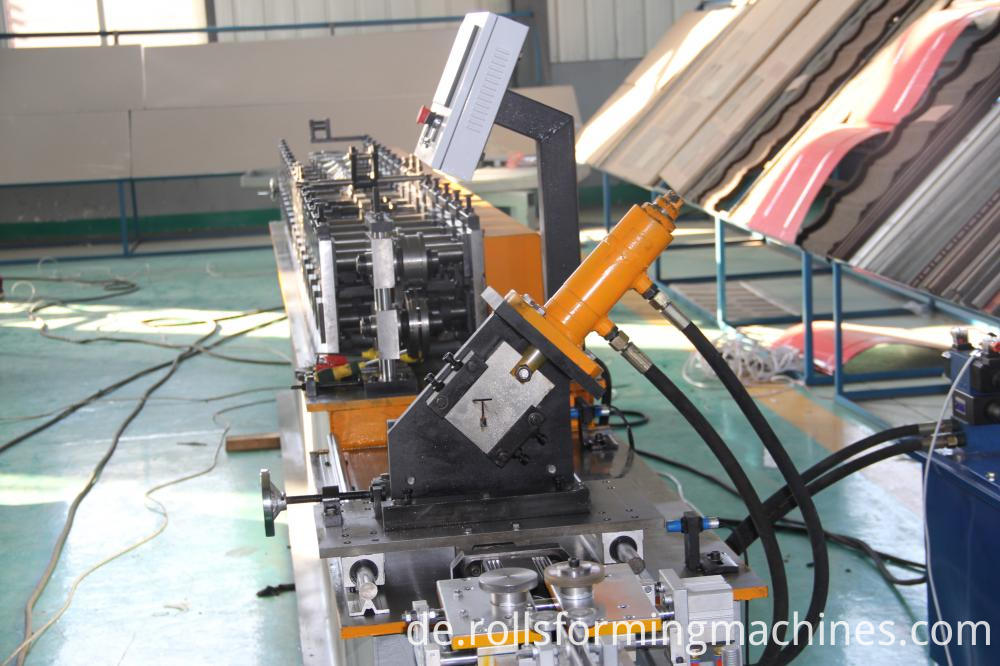

4.Shearing-Maschine

  • Material der klingen: Gcr12 gestillt
  • Stromversorgung: Hydraulik
  • Frame: Säule Stil mit Zahnstangenlenkung System
  • Hub-Switch: berührungslose Lichtschranke

Ceiling T Bar Frame Machine

5.Hydraulikstation und elektrische Steuerung

  • Hydraulikmotor Leistung: 4kw
  • Hydrauliköl: 46#
  • Angenommene PLC, Wandler, touch Panel von Delta Taiwan bis hoch zu gewährleisten Geschwindigkeit und Stabilität, Präzision und Lebensdauer.
  • Andere elektrische Element sind Delta
  • Ausgestattet mit beweglichen Schalter, Luft brechen, Kühler, Transformator & Elektro Leckage-Sonnenblende für Betrieb Komfort und Sicherheit.

Tee Bar Roll Forming Machine

Tee Bar Making Machine

7. einige Endprodukt Bild unserer Decke T Bar Frame-Maschine:

Ceiling T Bar Frame Machine

Ceiling T Bar Frame Machine
