Automatische Doppelschicht-Boden-Plattform-Rolle, die Maschine bildet
Automatische Doppelschicht-Boden-Plattform-Rolle, die Maschine bildet
Automatische Doppelschicht-Boden-Plattform-Rolle, die Maschine bildet
Automatische Doppelschicht-Boden-Plattform-Rolle, die Maschine bildet
Automatische Doppelschicht-Boden-Plattform-Rolle, die Maschine bildet

Automatische Doppelschicht-Boden-Plattform-Rolle, die Maschine bildet

Einheitspreis: USD 28500 - 6500 / Set/Sets
Zahlungsart: T/T,L/C,D/A,D/P,Western Union,OA
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 45 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: Zt-003

Additional Info

    Verpakung: Ein 40GP

    Produktivität: 12m/min

    Marke: Zhongtuo

    Transport: Ocean,Land

    Ort Von Zukunft: Hebei

    Versorgungsmaterial-Fähigkeit: 30sets/month

    Zertifikate : CE/ISO9001

Produktbeschreibung

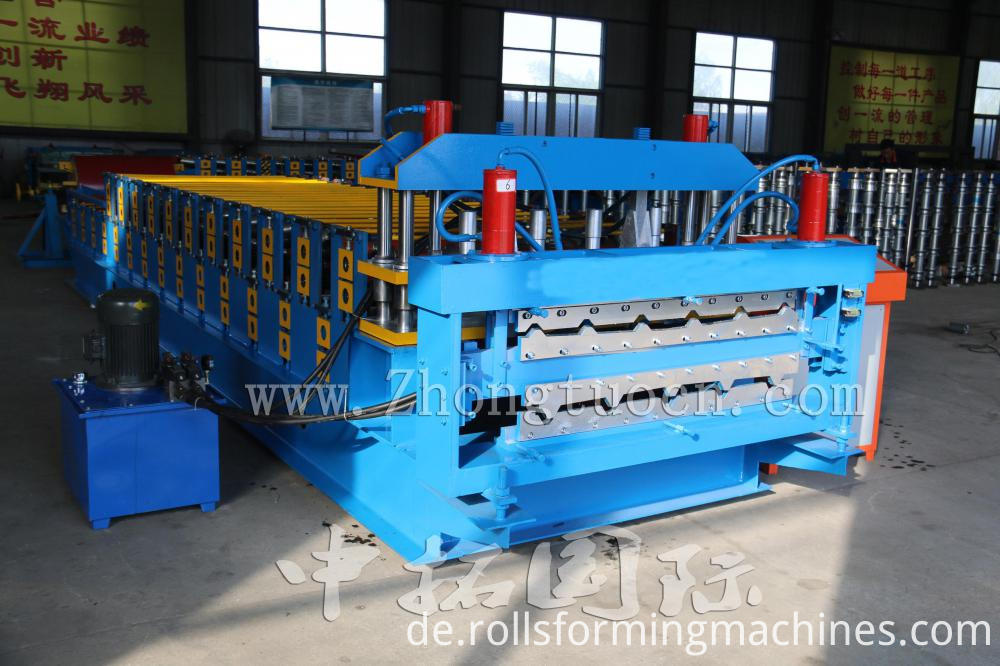

Automatisches Double Layer Floor Deck


Roll Formmaschine

Double layer metal forming machine


Komponenten der Produktionslinie

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Produktionsparameter

Verarbeitungsmaterial: farbige Stahlplatte, verzinkte Platte oder Aluminiumplatte

Materialstärke: 0,3 - 0,7 mm

Materialbreite: 1220mm

Formungsgeschwindigkeit: 12 m / min

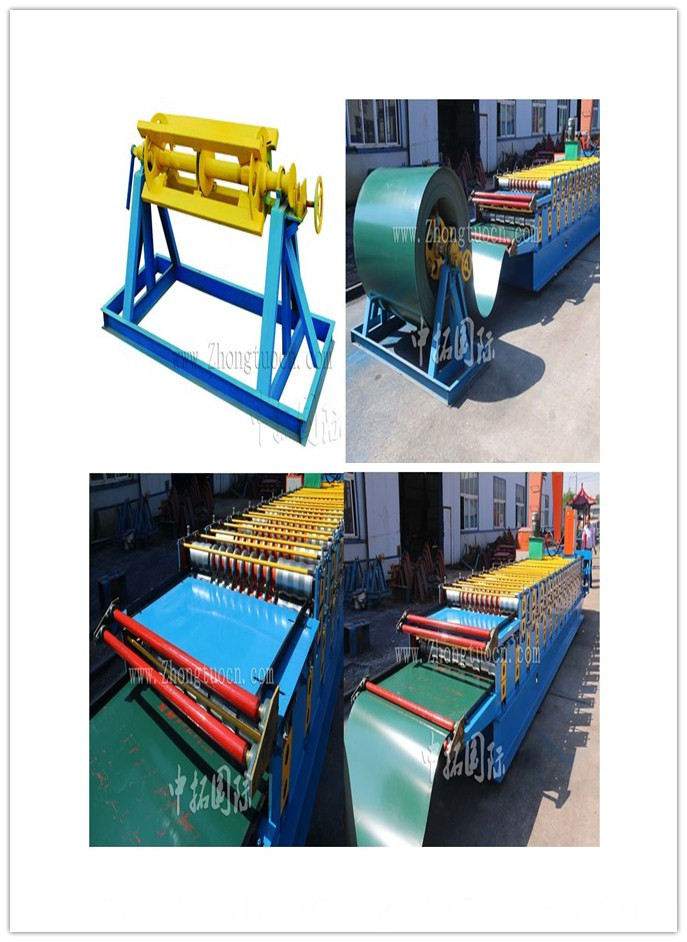

Un-Haspel-System

Usage: Es wird verwendet, um die Stahlspule zu stützen und es in einer Drehscheibenart abzuwickeln.

Passive Abwickelvorrichtung durch Rollformsystem gezogen

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

Coil-Fütterungsteil

Verbrauch: Setzen Sie den Rohstoff (Stahlplatte) durch den Strand, um herzustellen und zu verarbeiten, kann er garantieren, dass die Produkte sauber sind, parallel und alles ist Gleichförmigkeit. Bitte beachten Sie die Ausrüstungsordnung, um die Funktion des Lokalisierenwinkels zu kennen Eisen.

double layer


Formgerät


Verbrauch: Um die Produktform und -präzision zu behalten, nimmt geschweißte Blattstruktur, Getriebemotorantrieb, Kettengetriebe an, Rolle wurde chromiert, die die Formteilplattenoberfläche glatt halten und nicht einfach sein können, markiert zu werden, wenn es arbeitet

Feature: Stellen Sie Stabilität, Präzision und Lebensdauer sicher.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Double Layer Roll Forming machine (3)



Schneidevorrichtung

Fortschrittlicher hydraulischer Antrieb, automatisches Stanzen und Schneiden nach der Formung, keine Verzerrung oder Verschwendung, hoher Sicherheitsfaktor.

(einschließlich schneidwerkzeuge, hydrauliktank, cutter maschine)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Double Layer Roll Forming machine (5)



Zähler

Ein Zähler misst die Länge, Impulse und entscheidet über die Länge. Omron-Encoder zur Längenmessung.



Produkte, die Tabellen empfangen

1. Es nimmt geschweißten Stahl und unterstützte Rolle an, um die Produkte zu übertragen.

2. 3 * 0.9 * 0.6m

Gerät steuern

1.Adopted PLC, Wandler, Touch Panel von Delta Taiwan, um hohe Geschwindigkeit mit zu gewährleisten

Stabilität, Präzision und Lebensdauer.

2. Andere elektrische element sind Delta

3. Ausgestattet mit beweglichem Schalter, Luftauslass, Kühler, Transformator und elektrischem Auslaufschutz für Bedienkomfort und Sicherheit.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan


Produktgruppe : Double-Layer Roll Umformmaschine
