Zhongtuo Roll Forming Machinery Co., ltd

Steel Deck Roll Fomring Maschine mit hoher Qualität
Steel Deck Roll Fomring Maschine mit hoher Qualität
Steel Deck Roll Fomring Maschine mit hoher Qualität
Steel Deck Roll Fomring Maschine mit hoher Qualität
Steel Deck Roll Fomring Maschine mit hoher Qualität

Steel Deck Roll Fomring Maschine mit hoher Qualität

Einheitspreis: USD 24500 - 38000 / Set/Sets
Zahlungsart: L/C,T/T,D/P,Western Union
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 30 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: ZT-004-032

Additional Info

    Verpakung: Nacktpackung

    Produktivität: 25m/min

    Marke: zhongtuo

    Transport: Ocean,Land,Air

    Ort Von Zukunft: Cangzhou

    Versorgungsmaterial-Fähigkeit: 30sets/month

    Zertifikate : ce,iso9001

Produktbeschreibung

Stahlplattform-Rolle Fomring-Maschine, Stahlboden-Decking-Maschine

Produktbeschreibung

Um die verschiedenen Anforderungen unserer Kunden bestmöglich zu erfüllen, sind wir an einer breiten Palette von Stahldeck-Profiliermaschinen beteiligt. Diese werden in großem Umfang für die Herstellung von Fliesen aus verschiedenen Gerüsten verwendet, die in verschiedenen Gebäuden, Häusern und vielen mehr verwendet werden. Diese Maschinen haben hohe Zugfestigkeit und steife Konstruktion. Angekündigte Produkte sind in verschiedenen technischen Spezifikationen je nach den Anforderungen des Kunden erhältlich.


Eigenschaften
Kosteneffizient
Gute Qualität
Komplett getestet


Bestandteil der Stahlboden-Decking-Maschine

Equipment and Qty.

Decoiler

1set

Main roll forming machine

1 set

PLC control station

1 set

Hydraulic station

1 set

Post cut

1 set

Electric motor

1 set

Runout table

1 set

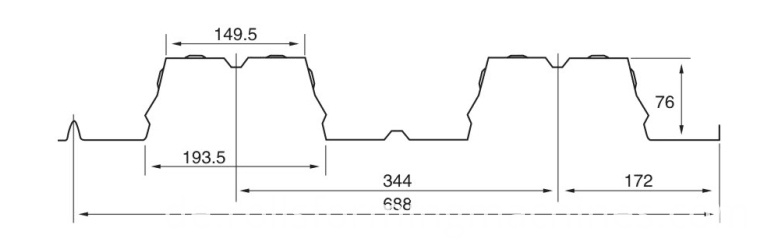

Zeichnungen der Bodenplatte

IMG_0319

125



Spezifikation von Stahl Deck Roll Formmaschine


Verarbeitungsmaterial: verzinkte Platte

Materialstärke: 0,6 - 1,2 mm

Materialhärte: 195 mpa --- 350 mpa

Geformte Breite: 960 mm

Umformgeschwindigkeit: 12 m / min



Arbeitsfluss der Stahlplattform-Rolle, die Maschine bildet

steel deck roll forming machine



Parameter der Stahlbodenbelagmaschine


Uncoiler System

floor deck machine 01


Usage: It is used to support the steel coil and uncoil it in a turntable way.

Loading capacity:5 T

Uncoiling width:1200 mm

Inner diameter: 450-550 mm.

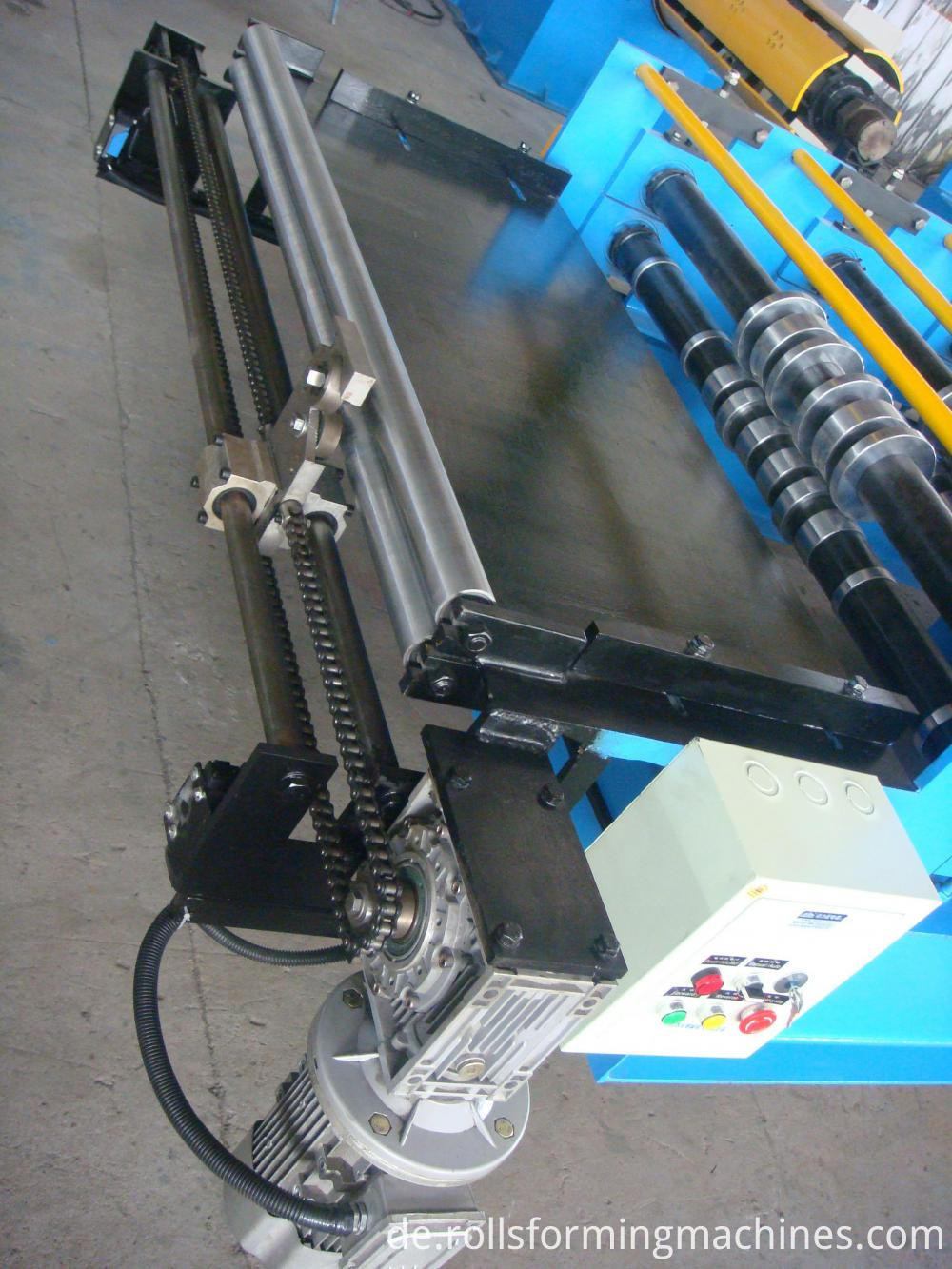

Entry Beach

floor deck roll forming machine

Usage: Put the raw material (steel plate) through the beach

to manufacture and process,it can guarantee that the

products are neat,parallel and everything is uniformity.

Please refer to the equipment regulation

to know the function of locate angle iron.


Main Roll Forming System

DSC04676

floor deck roll forming machine

floor deck roll forming machine 02

Size of the main part: about

12500 х 1850 х 1500

Weight of main part:11.5 tons

Voltage: 380 V/50 HZ 3 Phase or as your required

Roller fixer : middle plate

Frame : 400 mm H beam steel welded

Drive mode: case of differential

Material of rollers: 45# steel, surface hard chromium plating.

Material of shafts: 45# steel

Diameter of shafts: φ 90 mm

Number of rollers : 24 rollers

Main power:18.5 kw


Shearing Mechanism

12222

22222

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by P LC

It adopts the hydraulic drive and automatic location to decide

the dimension and cut the target products.

Material of blades: Cr 12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

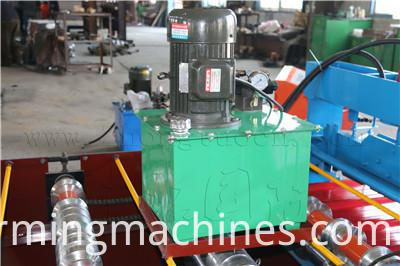

Hydraulic Station


It is controlled by gear pump. After filling the hydraulic oil into the hydraulic oil tank,

the pump drives the cutter machine to begin the cutting job

Power: 5.5 kw

Hydraulic oil: 46#

Components: The system includes a set of hydraulic tank, a set of hydraulic oil pump,

2 hydraulic pipes. And 1sets of electromagnetism valves.



Electric Control System


Feature:

1.Adopted PLC, frequency converter, Delta from Taiwan to ensure

high speed with stability, precision and lifetime.

If you need, we can change it other brand or little computer

type for touching screen.



Counter


One counter gauges length, pulses, and decides length.

Omron encoder for length measurement.

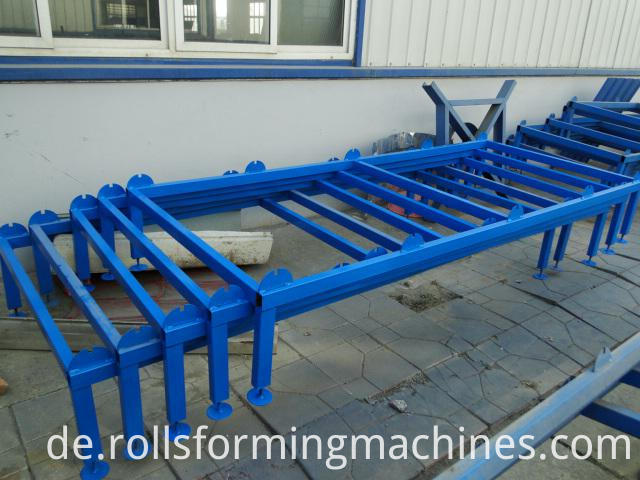

Products receiving tables


1. It adopts welded steel and supported roller to transmit the products.

2. 3m/set with 2sets


Accessories


1.Easy damaged parts: conk 2 pcs, fuse-link 4 pcs

2. Rubber mat 1 pcs;

3.Bolt spanner 1 pcs


Payment terms

Payment: 30% T/T in advance and balance 70%

after inspection confirmation before shipment.

Delivery:within 45 working days after receipt of deposit.


Warranty

1. Two years guarantee, and we will provide the technical support for the whole life.

2. Training: the buyer should charge of visa, return ticket, food and accommodation

overseas and USD50/person/day for salary, one technician needed.

4. Training time: one week (contains the time of installation and adjustment)




FAQ

F: Sind Sie Hersteller?
A: Ja, wir sind hersteller und handelsunternehmen.

Q: Welche Art von Zahlungsbedingung können Sie tun?
A: wir sind flexibel über zahlungsbedingungen, bitte kontaktieren sie uns für details.

Q: Welche Informationen benötigen Sie, bevor Sie den Vorschlag für eine Rollformmaschine machen?
A: Die Profilzeichnungen, Materialinformationen, Ihre speziellen Anforderungen.

F: Was sollte ich tun, wenn ich gerade Rollformmaschinen kenne?
A: Kontaktieren Sie uns sofort, wir bieten kostenlose Berater Pre-Sales-Service.

F: Wie man unsere Firma besucht:
A: 1.Fly nach Peking flughafen: Mit dem Hochgeschwindigkeitszug Von Peking Nan nach Cangzhou Xi (1 Stunde), dann können wir Sie abholen.
2.Fly nach Shanghai Airport: Mit dem Hochgeschwindigkeitszug Von Shanghai Hongqiao nach Cangzhou Xi (4,5 Stunden), dann können wir Sie abholen.
3. Fly to Guangzhou airport: Mit dem Flugzeug Von Guangzhou nach Peking airtpot; Mit dem Hochgeschwindigkeitszug Von Beijing Nan nach Cangzhou Xi (1 Stunde), dann können wir Sie abholen.
