Zhongtuo Roll Forming Machinery Co., ltd

Metal Ridge Cap Tile, der Maschine herstellt
Metal Ridge Cap Tile, der Maschine herstellt
Metal Ridge Cap Tile, der Maschine herstellt
Metal Ridge Cap Tile, der Maschine herstellt

Metal Ridge Cap Tile, der Maschine herstellt

Zahlungsart: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 30 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: ZT-004-026

Additional Info

    Verpakung: nacktes Paket

    Produktivität: 30m/min

    Marke: zhongtuo

    Transport: Ocean,Land

    Ort Von Zukunft: cangzhou

    Versorgungsmaterial-Fähigkeit: 30sets/month

    Zertifikate : ce,iso9001

Produktbeschreibung

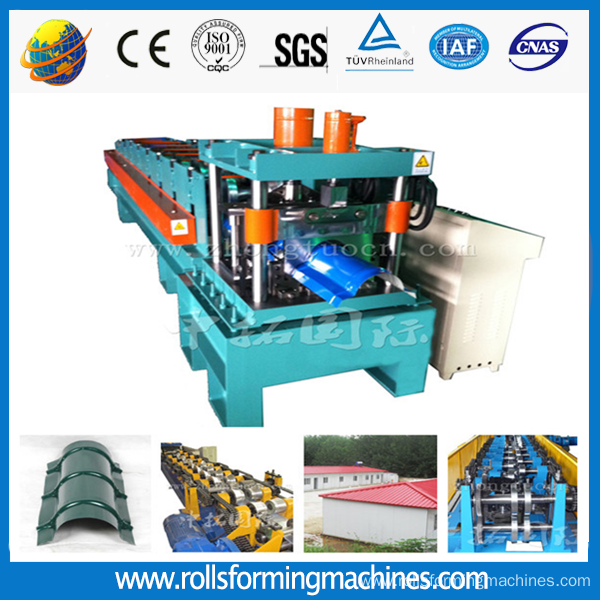

Metal Ridge Cap Tile Making Machine ------ für Dachpaneele


Die Spulenbreite der Metal Ridge Cap Tile Making Machine ist in der Regel von 300-550mm. Die Stärke der Metallkamm-Kappen-Fliese, die Maschine herstellt, ist zwischen 0.25-08mm. Es kann das Stahlblech entsprechend der Anforderung des Kunden ununterbrochen bilden, automatisch auf Länge geschnitten. Dieses Gerät hat viele Vorteile, wie geringes Gewicht, hohe Umformgeschwindigkeit, geringe Geräuschentwicklung, stabile Übertragung, einfache Bedienung, gutes Aussehen und so weiter.


Zeichnungen profilieren oder veredeln Produktbilder

Metal Ridge Cap Tile Making Machine 01


Allgemeiner Überblick über die Metall-Firstkappen-Fliesenherstellungsmaschine

Ridge roll forming machine (5)


Arbeitsfluss von Metal Ridge Cap Tile Making Machine

Metal Ridge Cap Tile Making Machine 03


Uncoiler System der Metall Ridge Cap Tile Making Machine

Verwendung: Wird verwendet, um die Stahlspule zu stützen und sie drehbar abzuwickeln.

Passives Abwickeln durch Rollforming

Ladekapazität: 5T

Abwickelbreite: 1000mm

Innendurchmesser: 450-550mm

Metal Ridge Cap Tile Making Machine

Eintrittsstrand aus Metall Ridge Cap Tile Making Machine

Verbrauch: Setzen Sie das Rohmaterial (Stahlplatte) durch den Strand, um herzustellen und zu verarbeiten, es kann garantieren, dass die Produkte ordentlich, parallel sind und alles Einheitlichkeit ist. Es wird am Anfang der Hauptmaschine mit links-rechtem Führen eingestellt. Dies kann dem Bediener dabei helfen, das Blatt in die richtige Richtung zu bringen. Die linke und rechte Seite können durch manuelle Schraubenstruktur separat eingestellt werden.


Hauptrolle, die System der Metall-Ridge Cap Tile Making-Maschine bildet

Länge des Hauptteils: ca. 6500 * 1300 * 1400

Gewicht des Hauptteils: 3,5 Tonnen

Spannung: 380 V / 50 HZ 3 Phase oder als antrag des kunden

Rollenfixierer: mittlere Platte

Rahmen: 350 H Stahl geschweißt

Antriebsmodus: Kette

Material der Rollen: Stahl 45 #, Oberflächenhartverchromung.

Material der Wellen: 45 # Stahl

Wellendurchmesser: φ60mm

Anzahl der Rollen: 11 Rollen

Hauptleistung: 3.2kw

Ridge roll forming machine (18)Ridge roll forming machine (19)

Stufenförmiger Mechanismus

Feature: Es wird verwendet, um die Stufe, die endgültige Form der glasierten Fliese zu machen

Material der Form: Cr12 abgeschreckt


Schermechanismus von Metall Ridge Cap Tile Making Machine

Eigenschaft: Stellen Sie Stabilität, Präzision und Schnittgeschwindigkeit sicher

Funktion: automatische schneiden gesteuert durch PLC

Es nimmt den hydraulischen Antrieb und die automatische Position an, um das Maß zu entscheiden und die Zielprodukte zu schneiden.

Material der Klingen: Cr12 abgeschreckt

Stromversorgung: hydraulische Kraft

Komponenten: Es enthält einen Messersatz, einen Hydrauliktank und eine Schneidemaschine.

Ridge roll forming machine (2)

Hydraulische Station von Metall Ridge Cap Tile Making Machine

Es wird von Zahnradpumpe gesteuert. Nach dem Einfüllen des Hydrauliköls in den Hydrauliköltank treibt die Pumpe die Schneidemaschine an, um den Schneidvorgang zu beginnen.

Leistung: 5.5kw

Hydrauliköl: 46 #

Komponenten: Das System umfasst einen Satz Hydrauliktank, einen Satz Hydraulikölpumpe und vier Hydraulikleitungen. und zwei Sätze von Elektromagnetismusventilen.

Metal Ridge Cap Tile Making Machine 08

Elektrische Steuerung von Metal Ridge Cap Tile Making Machine

Merkmal:

1.Adopted PLC, Frequenzumrichter, Delta-Touchscreen aus Taiwan, um hohe Geschwindigkeit mit Stabilität, Präzision und Lebensdauer zu gewährleisten.

2. Andere elektrische element sind panasonic

Metal Ridge Cap Tile Making Machine

Produktgruppe : Dachbahn Roll Umformmaschine > Glasierten Fliesen und Ridge Cap Profiliermaschine
