Zhongtuo Roll Forming Machinery Co., ltd

Glasierte Stahlfliesenrolle, die Maschine bildet
Glasierte Stahlfliesenrolle, die Maschine bildet
Glasierte Stahlfliesenrolle, die Maschine bildet
Glasierte Stahlfliesenrolle, die Maschine bildet

Glasierte Stahlfliesenrolle, die Maschine bildet

Einheitspreis: USD 25000 - 35000 / Set/Sets
Zahlungsart: L/C,T/T,D/P,Western Union
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 45 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: ZT-004-034

Additional Info

    Verpakung: nackte Verpackung

    Produktivität: 25m/min

    Marke: zhongtuo

    Transport: Ocean,Land

    Ort Von Zukunft: China Hebei

    Versorgungsmaterial-Fähigkeit: 30sets/month

    Zertifikate : ce,iso9001

Produktbeschreibung

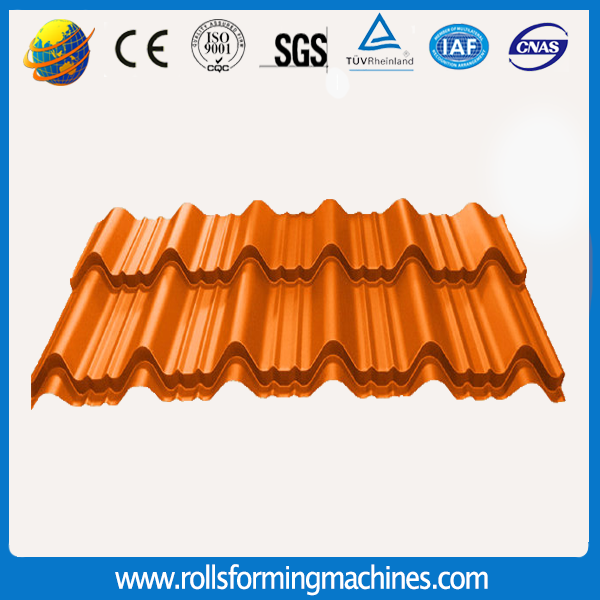

Glasierte Stahlziegel-Rolle, die Maschine / hohe Rippen-Dachplatte-Rolle bildet Maschine / Dachplatte-Maschine bildet


Machine Description

Qty

Delivery time

Container

Type

Price

Glazed Steel Tile Roll Forming Machine



1 SET

30 working days

After receiving deposit


One 40GP

FOB Tianjin 15500

USD


forming


Fertigungsprozess

Abwickeln → Material in die Maschine einführen → Rollformen → Länge messen → Stufe geformt → Automatisches Schneiden

→ Produkte erhalten


Komponenten der Produktionslinie


No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Step-formed mechanism

set

1

6

Post cut

set

1

7

Electric motor

set

1

8

Output table

set

1



Produktionsparameter

Verarbeitungsmaterial: farbige Stahlplatte, verzinkte Platte oder Aluminiumplatte

Materialstärke: 0,3 - 0,8 mm

Materialhärte: 195 MPa --- 350 MPa

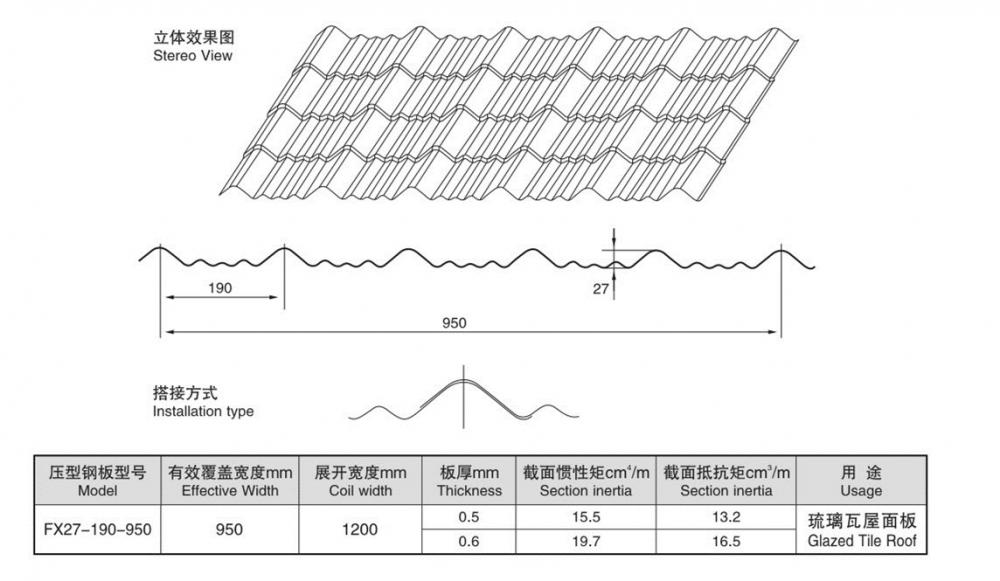

Materialbreite: 1250 mm Wellenlänge: 194 mm

Formbreite: 970 mm Stufenhöhe: 30 mm

Stufenlänge: 150 mm --- 380 mm (einstellbar) Umformgeschwindigkeit: 4 m / min

1 (2)

glazed tile roll forming machine 18

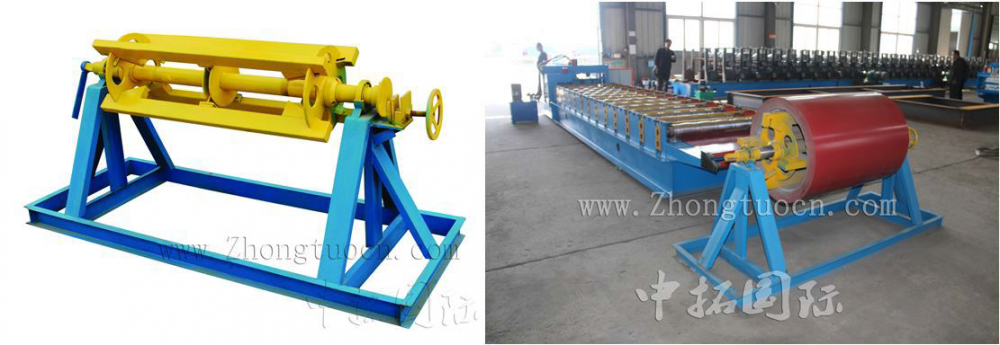

Abwickelsystem

Verwendung: Es wird verwendet, um die Stahlspule zu stützen und sie auf eine Drehtellerart abzuwickeln.

Passives Abwickeln durch Rollforming

Loading capacity

Uncoiling width

Inner diameter

5 T

1250 mm

450-550 mm

step tile making machine 01

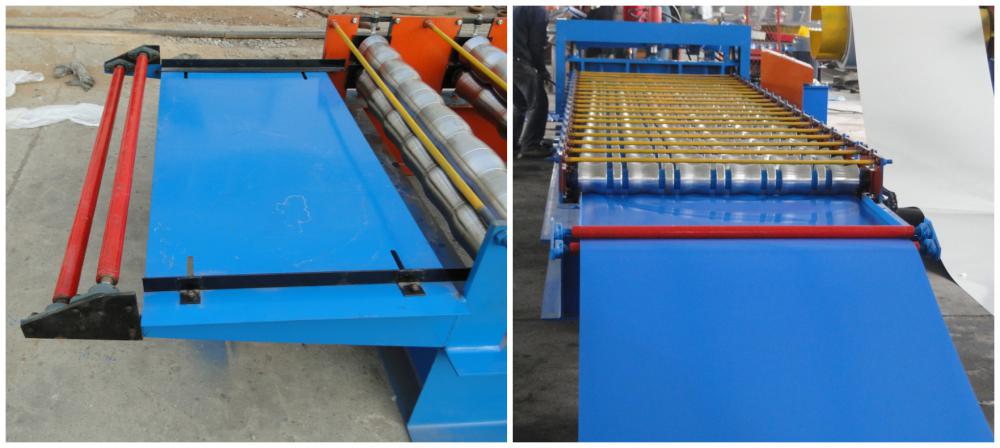

Coil-Zuführteil

Verbrauch: Setzen Sie das Rohmaterial (Stahlplatte) durch den Strand, um und herzustellen

Prozess, kann es garantieren, dass die Produkte ordentlich, parallel und alles ist

Gleichmäßigkeit.Bitte beachten Sie die Geräteverordnung, um die Funktion der Ortung zu kennen

Winkeleisen.

008

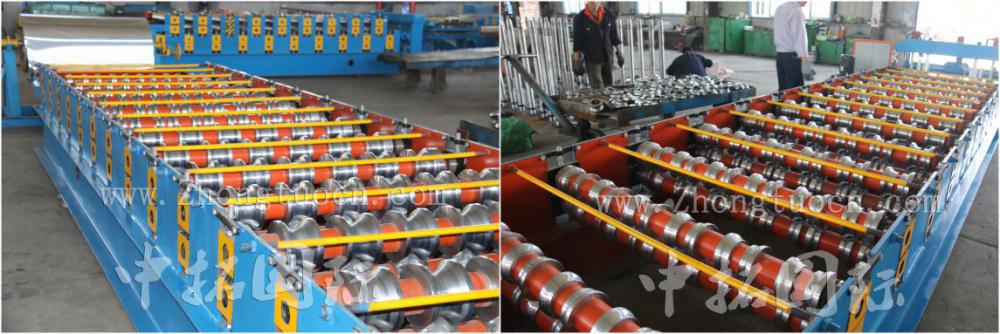

Formvorrichtung

Verbrauch: Um die Produktform und -präzision zu halten, nimmt geschweißte Blattstruktur, Bewegungsreduzierer an

Antrieb, Kettenübertragung, Walze verchromt, die die Formplattenoberfläche glatt halten kann und nicht

leicht zu markieren, wenn es funktioniert

Eigenschaft: Stellen Sie Stabilität, Präzision und Lebensdauer sicher.

main roll forming

No.

Main parameter

1

Length of the main part

7500*1650*1500mm

2

Weight of main part

4.5T

3

Voltage

380V/50HZ3Phase(as customer`s request)

4

Roller fixer

Midddle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

chain

8

Material of rollers

45#steel, surface hard chromium plating

9

Material of shafts

45#steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

13rollers

12

Main power

5.5kw

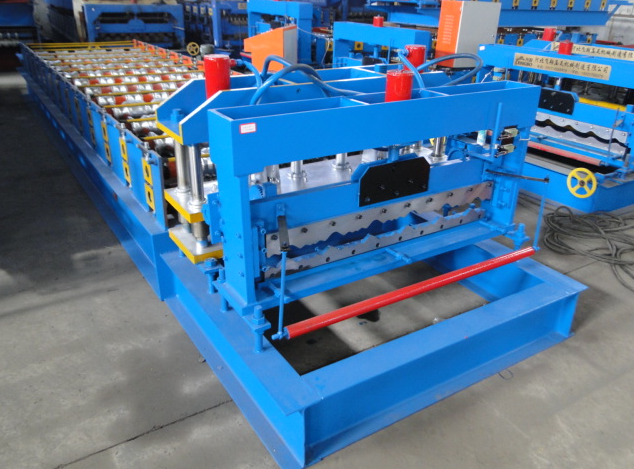

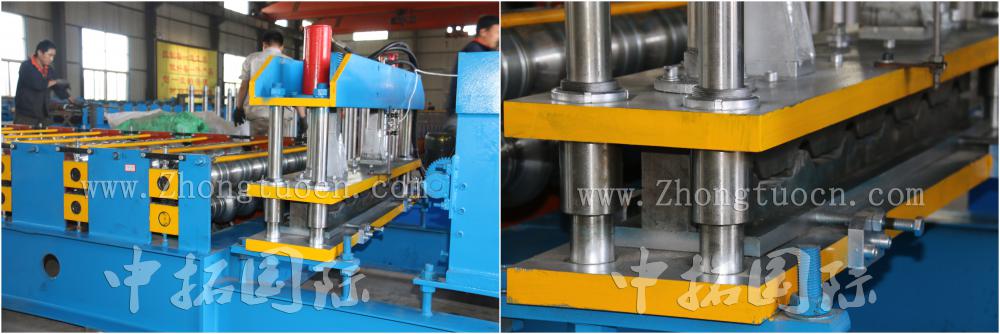

Stufenförmiger Mechanismus

Blade Material

Feature

Cr12 quenched

It is used to make the step,the glazed tile`s final formed

step formed 001

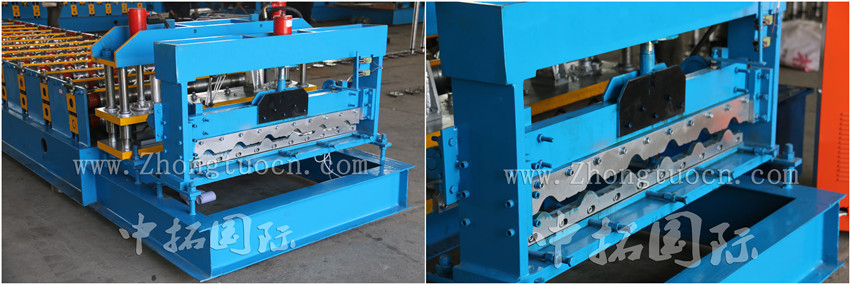

Schermechanismus

Fortschrittlicher Hydraulikantrieb, automatisches Stanzen und Schneiden nach dem Formen, Nr

verzerrend oder verschwendend, hoher Sicherheitsfaktor.

(einschließlich Schneidwerkzeuge, Hydrauliktank, Schneidemaschine)

Blade Material

Cutting system

Cr12 quenched

Full automatic

80000

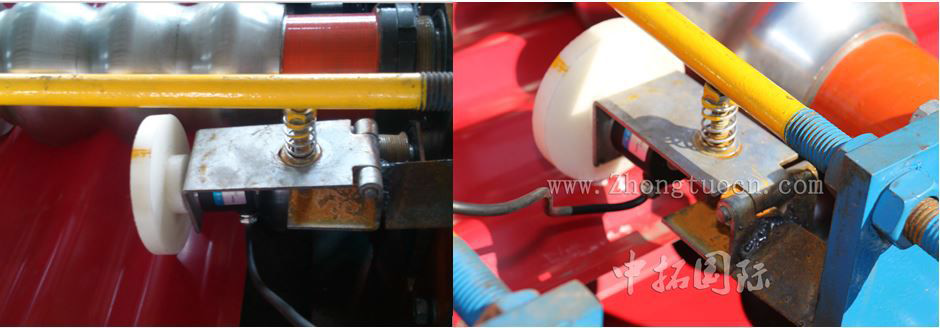

Zähler

Ein Zähler misst Länge, Impulse und entscheidet über die Länge. Omron Encoder für Länge

Messung.

counter

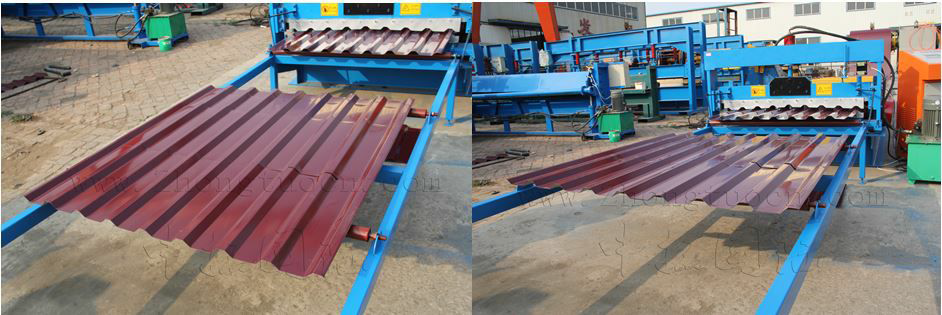

Produkte, die Tische erhalten

1. Es nimmt geschweißten Stahl und gestützte Rolle an, um die Produkte zu übertragen.

2,3 * 0,9 * 0,6 m

output table



Steuergerät

1.Adopted PLC, Wandler, Fingerspitzentablett von Delta Taiwan, zum der hohen Geschwindigkeit mit sicherzustellen

Stabilität, Präzision und Lebensdauer.

2. Andere elektrische element sind Delta

3.Equipped mit beweglichem Schalter, Luftunterbrechung, Heizkörper, Transformator u. Elektrischer Leckage

Schutz für Bedienkomfort und Sicherheit.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan


Hydraulisch

(Dazu gehören ein Satz Hydrauliktank, ein Satz Hydraulikölpumpe, zwei Hydraulikleitungen. Und

zwei Sätze von Elektromagnetventilen)

Orgin

Power

Advanced hydraulic system from Taiwan

5.5 kw


Ersatzteile (kostenlos)

1. Leicht beschädigte Teile: Conk 2 Stück, Sicherungseinsatz 4 Stück;

2. Gummimatte 1 PC;

3. Schraubenschlüssel 1 Stck

Remarks

Payment

terms

30% T/T in advance and balance 70% after inspection confirmation before shipment

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40GP container

Warranty

One year, and we will provide the technical support for the whole life

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation

overseas and USD50/person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)







Produktgruppe : Dachbahn Roll Umformmaschine > Glasierten Fliesen und Ridge Cap Profiliermaschine
