Zhongtuo Roll Forming Machinery Co., ltd

Purlin Roll Forming Unit
Purlin Roll Forming Unit
Purlin Roll Forming Unit
Purlin Roll Forming Unit
Purlin Roll Forming Unit

Purlin Roll Forming Unit

Einheitspreis: USD 33000 - 52000 / Set/Sets
Zahlungsart: L/C,T/T,D/P
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 40 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: ZT-005-64

Additional Info

    Verpakung: Nacktpackung

    Produktivität: 813m/min

    Marke: zhongtuo

    Transport: Ocean,Land,as customer requirem

    Ort Von Zukunft: Cangzhou

    Versorgungsmaterial-Fähigkeit: 45 working days

    Zertifikate : CE\ISO9001

Produktbeschreibung

CZU Purlin Steel Kaltwalzformeinheit

CUU Purlin Stahlkalt Roll Forming Unit ist eine Maschine kann viele Größen produzieren, Im Allgemeinen gibt es drei Arten von Maschinen, C Pfette Maschine, z Purlin Roll Formmaschine, CZ Roll Formmaschine. Die Bahnbreite kann 60-300mm sein Flanschhöhe kann 30-80 sein, es ist einstellbar von min bis max. Die Größe der Löcher kann von den Kunden entworfen werden.Allgemein diese CZU Purlin Steel Kaltwalzform Einheit mit vor dem Stanzen und Schneiden, und es braucht Arbeiter, um die Walzen einzustellen, um das Profil zu ändern.Es wird etwa 2 Stunden benötigen.

C Z U Purlin Steel Cold Roll Forming Unit

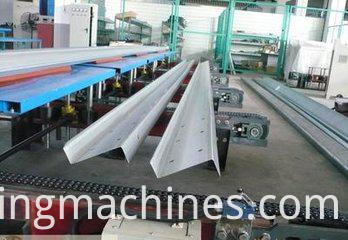

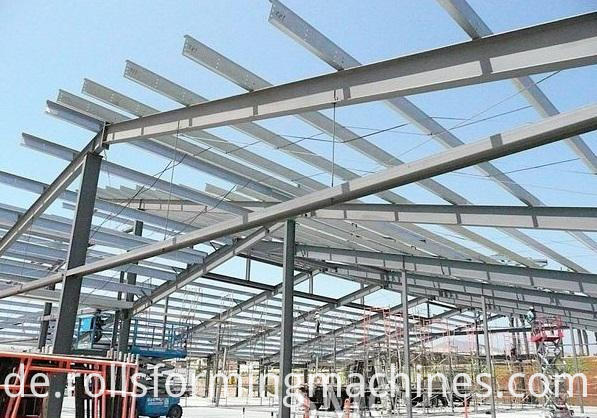

Einige bilder für sie referenz:

C Z U Purlin Steel Cold Roll Forming Unit

C Z U Purlin Steel Cold Roll Forming Unit

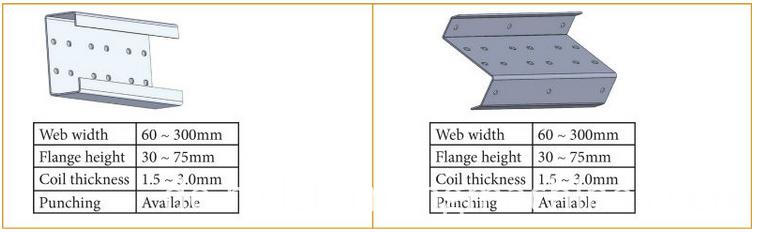

Die Größe, die wir machen können:

C Z U Purlin Steel Cold Roll Forming Unit

Die Parameter von CZU Purlin Steel Kaltwalzformeinheit:

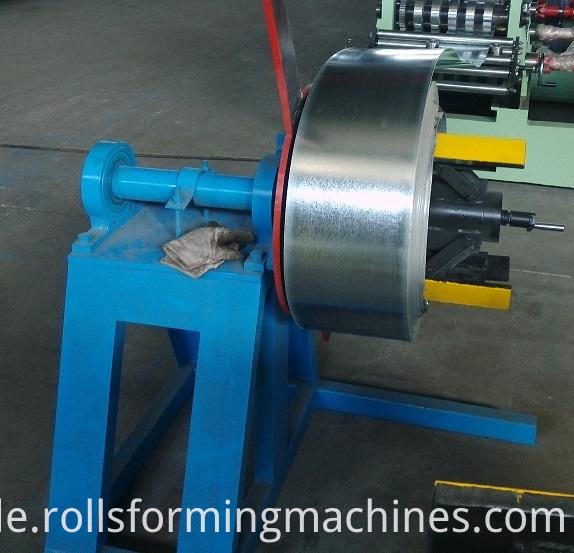

Manuelles Abhaspel-System

Belastbarkeit: 5T;

Abwickelbreite: 500mm;

Innendurchmesser: 450-550mm

C Z U Purlin Steel Cold Roll Forming Unit--decoiler

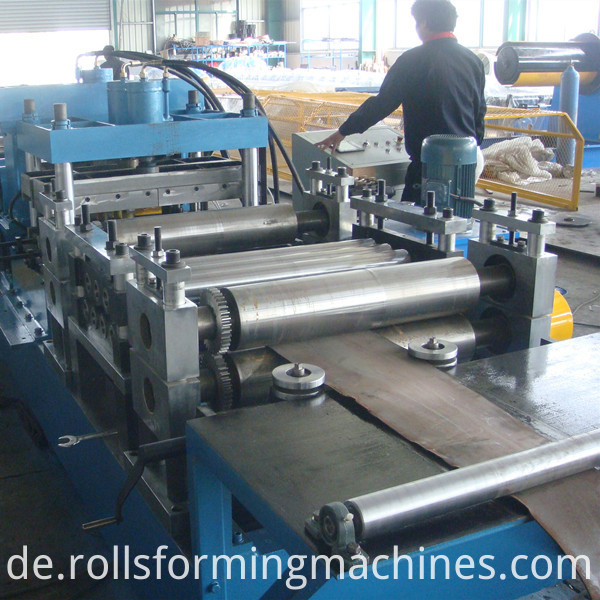

Eintritt Strand

Spezifikation: Verbrauch: Setzen Sie das Ausgangsmaterial (Stahlplatte) durch den Strand ein, um zu produzieren und zu verarbeiten, kann es garantieren, dass die Produkte ordentlich sind, parallel und alles ist Gleichförmigkeit. Bitte beachten Sie die Geräteverordnung, um die Funktion des Ortungswinkels zu kennen.

C Z U Purlin Steel Cold Roll Forming Unit

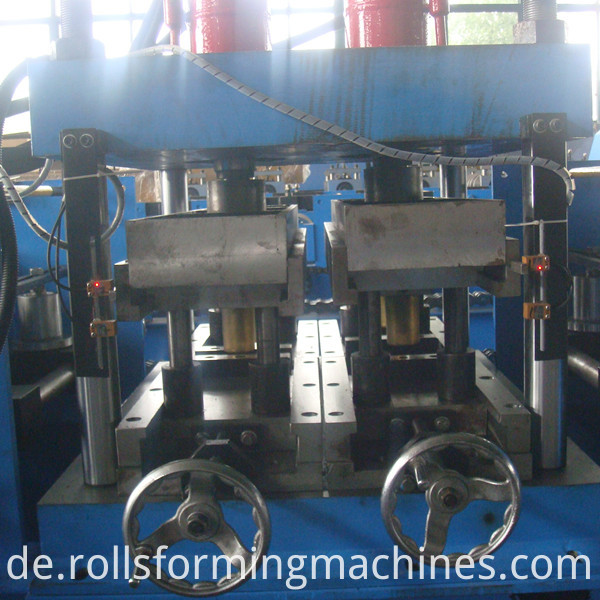

Schermechanismus und Stanzen (einschließlich Schneidwerkzeuge, Hydrauliktank, Schneidemaschine)

1) Eigenschaft: Stellen Sie Stabilität, Präzision und Schnittgeschwindigkeit sicher; Funktion: Automatisches Schneiden gesteuert von PLC; Klingenmaterial: Gcr12MoV abgeschreckt;

2) 2) Stromversorgung: hydraulische Kraft;

3) 3) Rahmen: Pfostenart mit Zahnstangen- & Ritzel-System; 4) Hubschalter: kontaktloser photoelektrischer Schalter

C Z U Purlin Steel Cold Roll Forming Unit

C Z U Purlin Steel Cold Roll Forming Unit

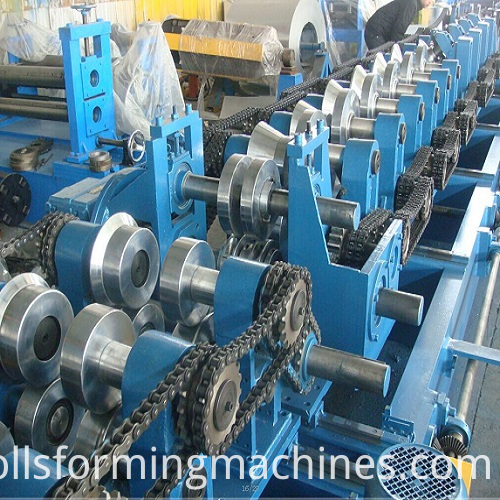

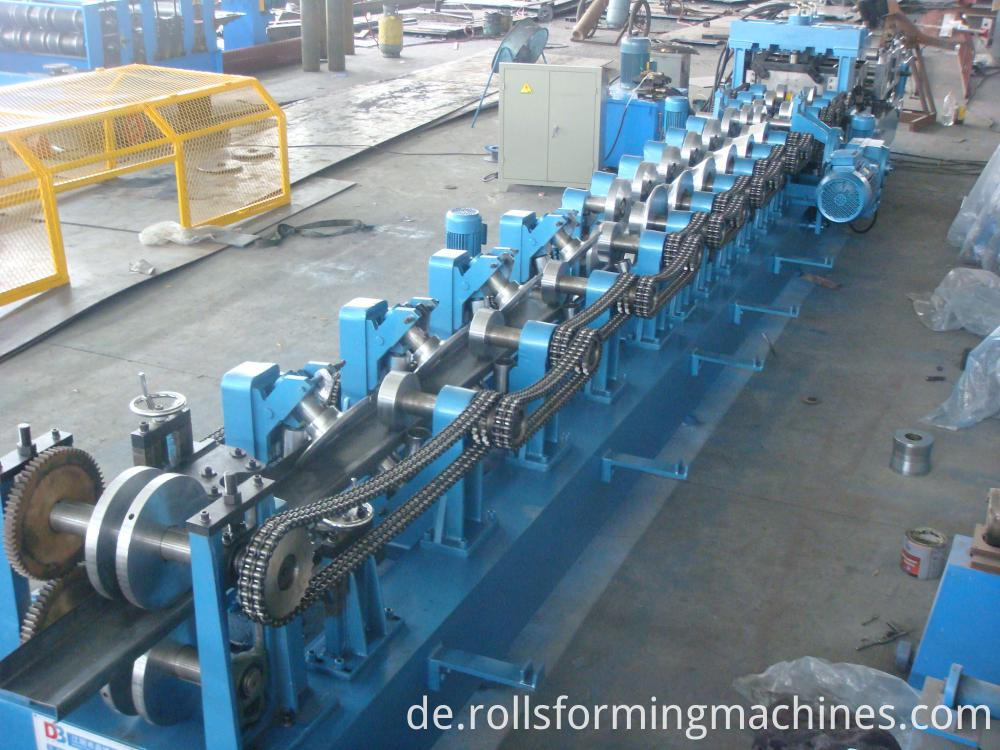

Hauptrollenformsystem für CZU Purlin Steel Kaltwalzformeinheit:

1) Anzahl der Umformschritte: 12 Stationen;

2) Wellenmaterial: 45 # Stahl Außendurchmesser: 80 mm;

3). Rollenmaterial: Cr12MoV;

4). Transport: Kette;

5). Forming Geschwindigkeit: 5-12m / Minute;

6) .Motor: 15kw;

7) .Spannung: 380V, 50Hz, 3 Phasen;

8) Rahmen: mittlere Platte geschweißt;

9) Abmessungen: 12000mm * 1800mm * 1600mm;

10) Gewicht der Maschine: ungefähr 9ton

C Z U Purlin Steel Cold Roll Forming Unit

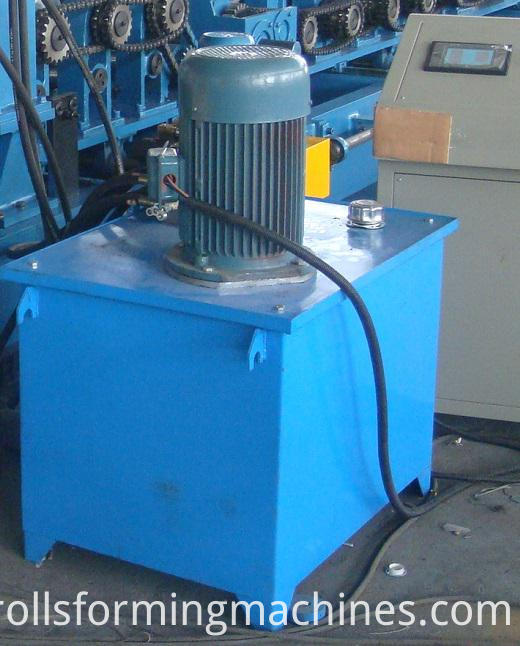

Hydraulische Station

1) Hydraulikmotor Leistung: 5,5 kW;

2) Hydrauliköl: 46 # (einschließlich eines Satzes von Hydrauliktanks, einer Reihe von Hydraulikölpumpen, zwei Hydraulikleitungen und zwei Elektromagnetismus-Ventilen)

C Z U Purlin Steel Cold Roll Forming Unit

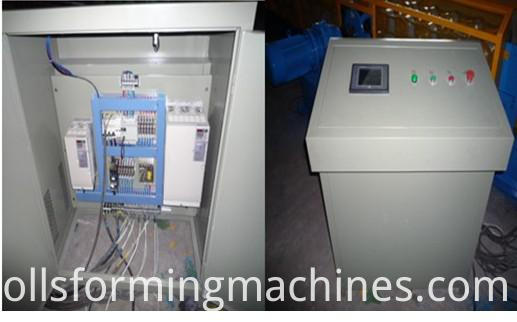

Elektrisches Kontrollsystem

1.Adopted PLC, Wandler, Touch-Panel von Delta Taiwan, um hohe Geschwindigkeit mit Stabilität, Präzision und Lebensdauer zu gewährleisten.

2. Andere elektrische element sind Delta; 3. Ausgestattet mit beweglichem Schalter, Luftauslass, Kühler, Transformator und elektrischem Auslaufschutz für Bedienkomfort und Sicherheit.

C Z U Purlin Steel Cold Roll Forming Unit

Bezahlverfahren:

Methode 1:

Zahlung des Vertrages mit folgendem Zeitplan:

- 30%: Die Zahlung hat innerhalb von 15 Tagen nach Unterzeichnung des Vertrags die Anzahlung an den Verkäufer zu zahlen. Der Vertrag tritt dann in Kraft.

- 70%: Der Käufer zahlt dem Verkäufer die restlichen 70% der gesamten Vertragssumme, bevor der Verkäufer die Maschine an XINGANG, CHINA, liefert.

Methode 2

L / C ist auch akzeptabel.


Installation, Inbetriebnahme, Test und Schulung

1. Die Techniker des Verkäufers beaufsichtigen die Installation vor Ort und erfüllen die Inbetriebnahme. Sie sollten innerhalb von 10 Tagen beginnen, nachdem sie die Informationen vom Käufer erhalten haben.

2. Der Käufer unterzeichnet die Annahmeerklärung.

3. Der Verkäufer schult die Betreiber des Käufers während der Inbetriebnahme

4. Inbetriebnahme: ca. 1 Ingenieure in 7 Tagen.

5. Der Käufer zahlt für die internationalen Flugtickets und die lokalen Flugtickets wie Unterkunft und Verpflegung, tägliche Beförderung, Kommunikation, Versicherung usw. Der Käufer zahlt dem Verkäufer USD 80 pro Tag / Person für die Inbetriebnahme.

6. Der Käufer muss einen Dolmetscher für eine bessere Kommunikation zwischen den beiden Seiten vorbereiten.

Produktgruppe : C/Z/U Purline Profiliermaschine > Purline Roll Umformmaschine
