Zhongtuo Roll Forming Machinery Co., ltd

Voll automatische Regale Regal Roll Formmaschine
Voll automatische Regale Regal Roll Formmaschine
Voll automatische Regale Regal Roll Formmaschine
Voll automatische Regale Regal Roll Formmaschine

Voll automatische Regale Regal Roll Formmaschine

Einheitspreis: USD 15000 - 32000 / Set/Sets
Zahlungsart: T/T,L/C,D/A,D/P
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 25 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: ZT-005-23

Additional Info

    Verpakung: Als Kundenwunsch

    Produktivität: 5-8m/min

    Marke: ZHONGTUO

    Transport: Ocean,Land

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE, ISO9001

Produktbeschreibung

Vollautomatische Regale Regal Roll bildende Maschine

Auf dem Markt vorhanden, die meisten starren Profilen für hohe Speichereinheiten, unterstützt und Regal Grundlagen für alle Arten von erfolgreichen Lager-und Logistik-Systeme von Rack kalt Roll bilden Maschinen, voll automatisierte Regale Panel Maschine mit Pre Stanzen, schneiden und biegen von Rand erzeugt werden. Vollautomatische Regale Regal Roll bildende Maschine bieten wir Ihnen die integrierte komplette Palette inklusive NC-Zuführung, macht Press, Stanzwerkzeuge, Cut-Off und Rundlauf Tabelle fliegen.

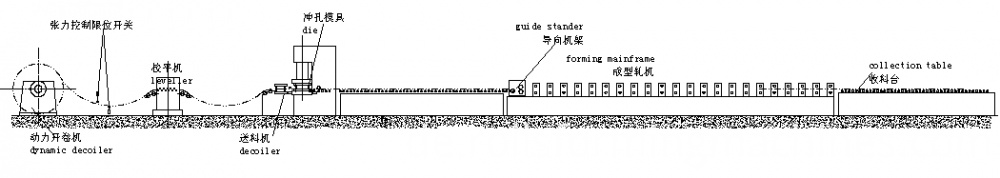

Prozess Regalsysteme Regal Roll Formmaschine:

Bandhaspel--Zuführung--Stanzen--Rundmaschine--schneiden--Tabelle ausgehen

Slotted Angle Roll Forming Machine

Detalied Informationen der voll automatische Regale Regal Roll Forming Machin:

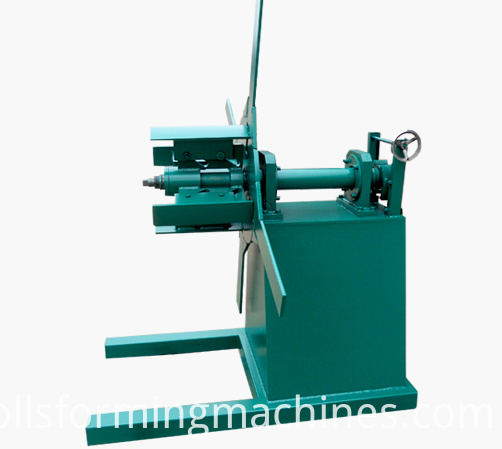

1. Abrollblock

Verwendung: Es wird zur Unterstützung der Stahlrolle und entspannen sie in einer Drehscheibe Art.

Passiv entspannen gezogen, von Roll forming system

Belastbarkeit: 5 t

Uncoiling Breite: 500mm

Innendurchmesser: 450-550mm

Racking Shelf Roll Forming Machine

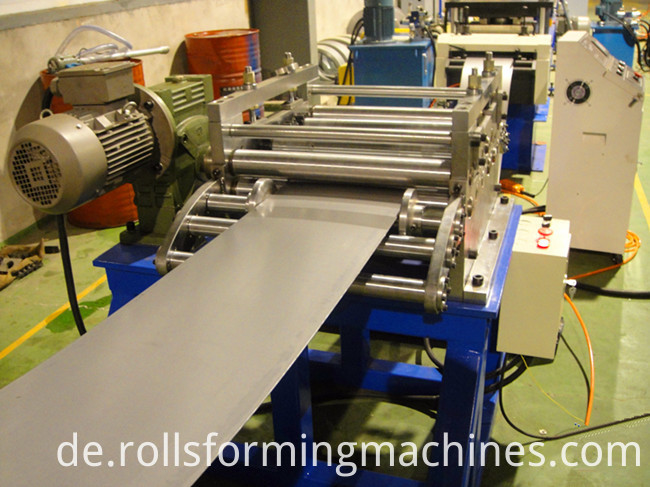

2.Servo Fütterung und Stanzen Teil

Servo Förderleistung: 3kw

Dieses Teils, Punsch, das Loch kann man das Werkzeug um verschiedene Löcher Stanzen.

Power: 5.5kw

Stanzen: 42Z

Mould Material: Gcr12MoV gestillt

Racking Shelf Roll e Making Machine

Racking Shelf Roll e Making Machine

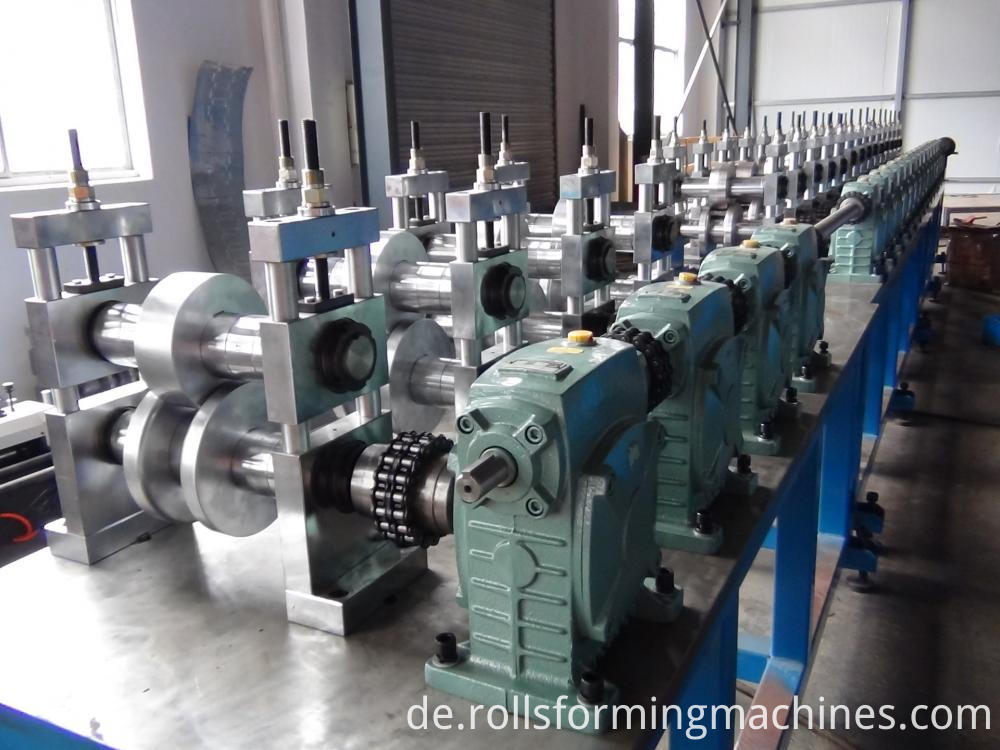

3. Spaltenböden Regale Regal Roll e Maschine

Größe: Länge * Breite * Höhe - 13 * 1,3 * 1,7 m

Gewicht t: 5 Tonnen

Spannung: 380V / 50HZ3Phase (als Kundenwunsch)

Roller Fixierbad: vertikale Bogen

Frame: mittlere Platte verschweißt

Memorial arch Rahmentyp

Rahmen-Stärke: 25 mm

GETRIEBERAD Modus: fahren

Rollen Material: verchromte GCR15 Aluminium Verarbeitung nach HRC58-62℃ quenchin,

Der Welle Material: Stahl mit Anlassen 45#

Durchmesser der Welle: φ80mm

Anzahl der Rollen: 9 Walzen

Main macht: 7.5kw

Cycloidal Planetengetriebe Geschwindigkeit Reduzierer)

Geschwindigkeit: 5-8m/Min(not include cutting time)

 Racking Shelf Machine


4.Shearing-System

Material der klingen: Cr12Mov, Herde Stahl HRC 58-62℃

Stromversorgung: Hydraulik

Frame: Säule Stil mit Zahnstangenlenkung System

Hub-Switch: berührungslose Lichtschranke

Komponenten: Es enthält einen Satz von Schneidwerkzeuge, 1 Hydraulik-Tank und einem Fräser Maschine.

Racking Shelf Roll e Making Machine

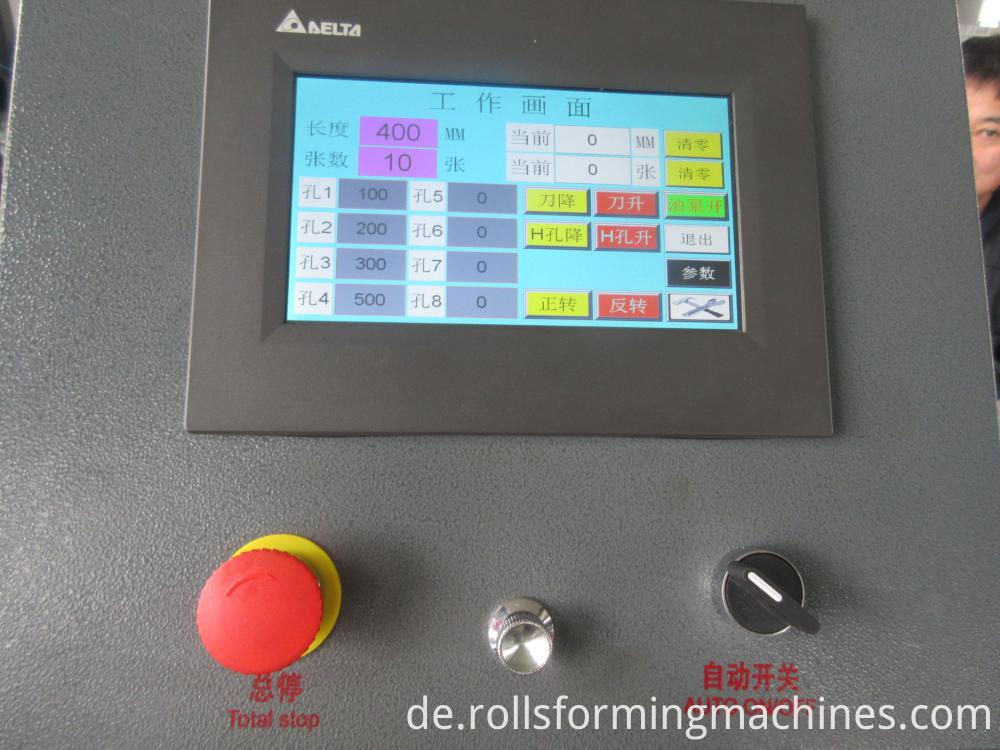

5.Hydraulikstation und PLC-Station

Hydraulische Motor Power: 3kw

Hydrauliköl: 46#

Komponenten: das System beinhaltet eine Reihe von hydraulischen Tank, eine Reihe von Hydraulische Ölpumpe und zwei hydraulische Rohre. Und zwei Sätze von Elektromagnetismus Ventile.

Funktion:

1. angenommene PLC, Messumformer, Touch-Panel von Panasonic SPS Sicherstellung hohen Geschwindigkeit mit Stabilität, Präzision und Lebensdauer.

2. anderen elektrischen Element sind Delta

3. ausgestattet mit beweglichen Schalter, Luft, Pause, Kühler, Transformator & elektrische Leckage Sonnenblende für Betrieb-Komfort und Sicherheit.


Steel Slotted Angle Machine

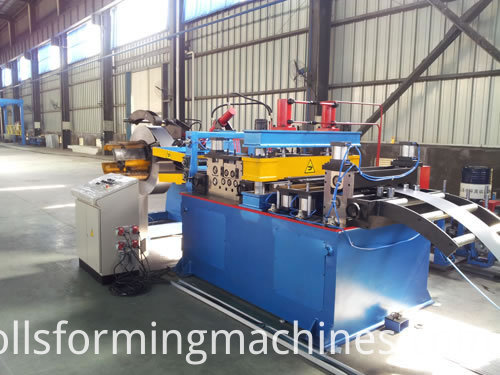

Einige die letzten Bilder Foro Sie verweisen:

Racking Shelf Roll Forming Machine
