Zhongtuo Roll Forming Machinery Co., ltd

Aufrecht stehende säulenrolle des speicherregals
Aufrecht stehende säulenrolle des speicherregals
Aufrecht stehende säulenrolle des speicherregals
Aufrecht stehende säulenrolle des speicherregals
Aufrecht stehende säulenrolle des speicherregals

Aufrecht stehende säulenrolle des speicherregals

Zahlungsart: L/C,T/T,D/P,Western Union
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 30 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: cnzt002

    Art: Cold Bending Equal Channel

    Gestalten: C-Kanal

    Perforiert: Perforiert

    Länge: 6-19m

    Drive Mode: Gear Box

    Matching Material: G.I Or M.S

    Material Thickness Range: 1.2-1.8mm

    Controlling System: PLC

    Total Weight: 8 Tons

    Voltage: Customize

    Speed: 20 M/min

    Main Motor Power: 18.5 Kw

    Hydraulic Station Power: 5.5 Kw

    Quantity Of Stands: About 18

Additional Info

    Verpakung: Als anforderung des kunden

    Produktivität: 20 m/min

    Marke: ZHONGTUO

    Transport: Ocean,Land,Air,as customer requirem

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE\ISO9001

Produktbeschreibung

Aufrecht stehende säulenrolle des speicherregals

Unser Standsäulenregalsystem ist in der Regel mit Single oder Multi Deep je nach Palettengröße und der Dimension des Lagers ausgelegt. Das Gestell besteht aus stehend mit aufrechter Säule, die mit einem Paar Balkenbalken und Hilfsteilen verbunden ist. Das Gestell besteht aus kaltgewalztem Stahl mit Profilstabprofil, wodurch die Tragfähigkeit des Stahlmaterials zu einem hervorragenden Punkt wird. Die Messung der Arbeitsgänge zwischen jedem Regal und der Regalhöhe hängt von den Eigenschaften der Gabelstapler oder Hubvorrichtungen ab. Die Einzelheiten der Standsäulenformmaschine für das Lagerregal finden Sie in den folgenden Abschnitten.

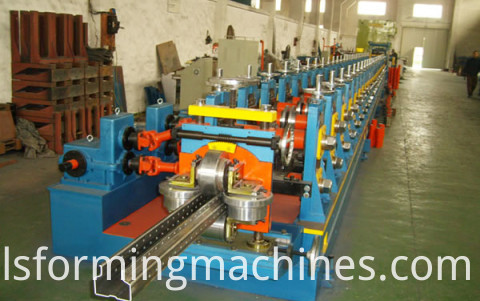

storage shelf upright pillar forming machine

Die Regalständer-Ständerformmaschine könnte aus einem kundenspezifischen Zeichnungsprofil hergestellt werden. Diese Standpfosten werden einfach an Ihr bestehendes oder neues Regal geklemmt, ohne dass weitere Befestigungen erforderlich sind. Diese Reihe von Rack-Protektoren eignet sich für uns bei Temperaturen bis zu -40 Grad und ist vollständig recycelbar und ungiftig. Mit verschiedenen Arten von Lochungen ist es schön und leicht im Gewicht. Mittlerweile kann es Ihnen helfen, das Fixieren zu vereinfachen. Die Regalformsäulenformmaschine von Markets kann Ihnen dabei helfen, die Produktion in Serien durchzuführen. Hier sind einige Bilder als Referenz:

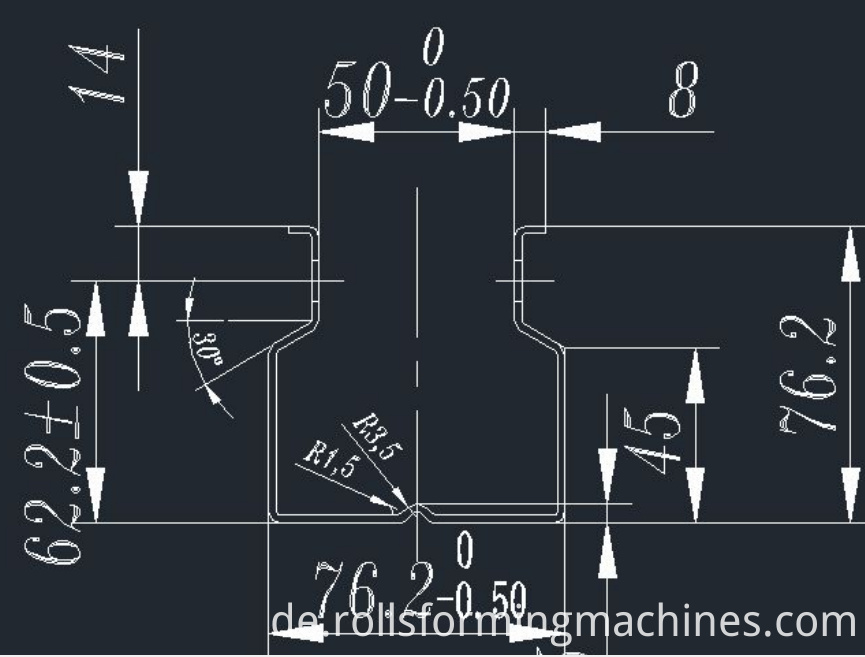

pillar drawing profile 34

Für den Konstruktionsplan der Säulenformmaschine verwenden wir die folgenden Elemente und Parameter .
MASCHINENTEILE:
1. Hydraulischer Abwickelhaspel 3 Tonnen 1 Satz
2. Lochsystem 64 to 1 Satz
3. Spulenzuführung 1 Satz
4. Richtmaschine 1 Satz
5. Rollforming 1 Satz
6. Hydraulisches Schneiden 1 Satz
7. SPS-Steuersystem 1 eingestellt
8. Satz Hydraulikstation 1
9 .Routout-Tabelle (nicht mit Strom versorgt)

Für einige wichtige Elemente sind hier einige Einführungen:

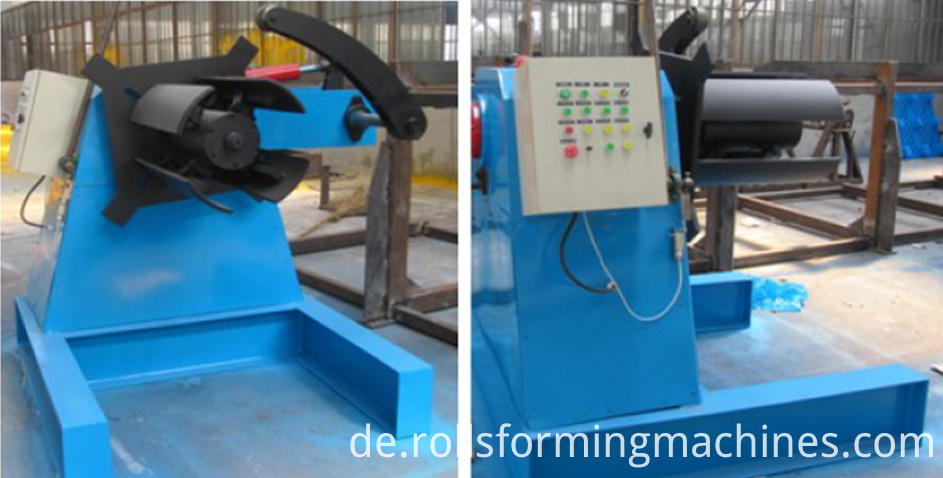

1. Hydraulischer Abwickelhaspel der aufrechten Säulenformmaschine des Lagerregals
3 Tonnen passiver Abwickelhaspel mit Bremsvorrichtung oder Sie können die manuelle Version verwenden, um die Maschinenkosten zu sparen.
Außendurchmesser der Spule: 550mm

Innendurchmesser der Spule: 450mm

hydraulic decoiler


2. Nivelliersystem und Coil-Feeder- Aufbewahrungsregal- Standsäule, die Maschine bildet

Nach dem Stanzen von Löchern kann der Spulenanleger helfen, die Spule reibungslos der Maschine zuzuführen und die Spule mit der gleichen Arbeitsgeschwindigkeit zuzuführen.

3. hauptformmaschine säulenrolle formmaschine :
1) Umformschritte: 18 Schritte
2) Außendurchmesser: 70 mm
3) Maschinenrahmen (Typ): Erinnerungsbogenrahmen, Dicke des Erinnerungsbogenrahmens: 30 mm
4) Rolleninformationen:
A. Rohmaterial: GCr12MoV
B. abgeschreckter Grad: 56 bis 58 ° C
5) Schaftmaterial: 45 # Stahl mit Wärmebehandlung und Hartchrom auf der Oberfläche
6) Hauptmotorleistung: 18,5 kW, Untersetzungsverhältnis: 1:14,
Reduzierstück: Gehärtetes Reduzierstück

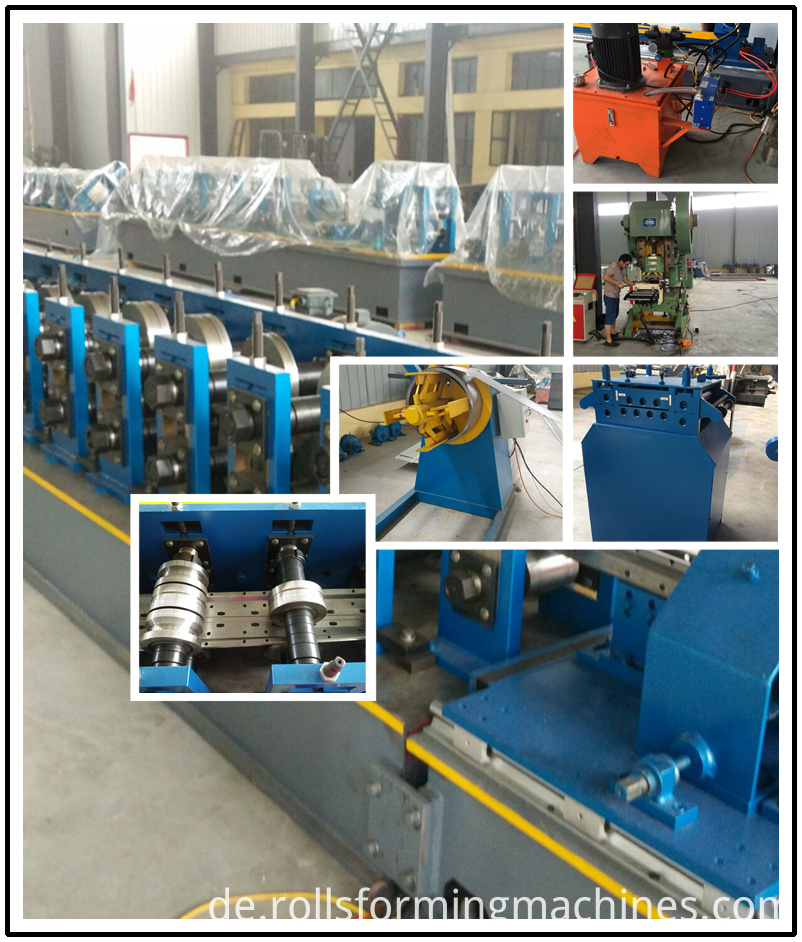

whole line of upright pillar machine

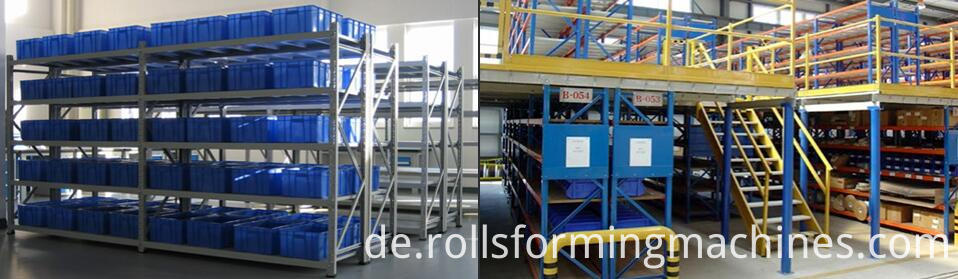

Jetzt können wir prüfen, wo das fertige Produkt der Regalständer-Regalmaschine für die Ladenregale verwendet wird:

Upright pillar machine used


Wenn Sie weitere Videos und Testberichte wünschen, wenden Sie sich bitte an mich.

name card
