Zhongtuo Roll Forming Machinery Co., ltd

Metal Lagerregal / Säule / Stehsäulenmaschine
Metal Lagerregal / Säule / Stehsäulenmaschine
Metal Lagerregal / Säule / Stehsäulenmaschine
Metal Lagerregal / Säule / Stehsäulenmaschine
Metal Lagerregal / Säule / Stehsäulenmaschine

Metal Lagerregal / Säule / Stehsäulenmaschine

Zahlungsart: L/C,T/T,D/P,Western Union
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 30 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: cnzt002

    Art: Cold Bending Equal Channel

    Gestalten: C-Kanal

    Perforiert: Perforiert

    Länge: 6-19m

    Drive Mode: Gear Box

    Matching Material: G.I Or M.S

    Material Thickness Range: 1.2-1.8mm

    Controlling System: PLC

    Total Weight: 8 Tons

    Voltage: Customize

    Speed: 20 M/min

    Main Motor Power: 18.5kw

    Hydraulic Station Power: 5.5 Kw

    Quantity Of Stands: About 18

Additional Info

    Verpakung: Als die Anforderung des Kunden

    Produktivität: 20 m/min

    Marke: ZHONGTUO

    Transport: Ocean,Land,Air,as customer requirem

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE\ISO9001

Produktbeschreibung

Metal Lagerregal / Spalte / aufrechte Säule Roll Formmaschine

Das Metalllagerregalsystem wird hauptsächlich durch die Zusammensetzung der Stahlplatte zusammengesetzt. Säule mit Rollformverfahren, wobei die schräge Stange, horizontale Stange, zu einer Säule verbunden ist. Je nach den Bedürfnissen des Seitenbalkens mit einer Schicht von Laminaten oder Balken verwendet werden, kann die Platte für alle 50 mm Neigung auf und ab jeder Höhe angepasst werden, das Regal für den modularen Aufbau, hohe Stabilität, einfache Installation und Demontage. Einheit Regal jede Ladung zwischen 200kg-800kg, die Gesamtlast ist in der Regel nicht mehr als 5000kg. Die Regalbreite beträgt in der Regel nicht mehr als 2,6 m, die Tiefe nicht mehr als 1,2 m, die Höhe beträgt in der Regel 5 m. Anwendbar für den Transport von kleinen und mittleren Gütern. Weit verbreitet in Einkaufszentren, Supermärkten, Firmenlagern und Institutionen und anderen Branchen .

Middle duty upright pillar machine

Metallregalmaschine kann vom speziellen Zeichnungsprofil des Kunden hergestellt werden, diese aufrechte Säule einfach an Ihre vorhandenen oder neuen Regale ohne die Notwendigkeit für weitere Befestigungen befestigen. Diese Reihe von Rack-Schutzvorrichtungen ist für uns bei Temperaturen von bis zu -40 Grad geeignet und vollständig recycelbar und ungiftig. Mit verschiedenen Arten von Stanzlöchern, ist es schön in Aussehen und geringes Gewicht. Unterdessen kann es Ihnen helfen, einfache Befestigung zu tun. Marktregalsäulen-Rolle, die Maschine bildet, kann Ihnen helfen, die Produktion in der Reihe zu tun. Hier sind einige bilder für ihre referenz:

pillar drawing profile 34

Für den Konstruktionsplan des Metallregallagers verwenden wir die folgenden Elemente und Parameter .
MASCHINENKOMPONENTEN:
1. Hydraulische Haspel 3 ton 1 Satz
2. Stanzsystem 64 Tonnen 1 Satz
3. Spulenförderer 1 eingestellt
4. Nivelliermaschine 1 eingestellt
5. Roll Forming 1 Satz
6. Hydraulischer Ausschnitt 1 Satz
7. SPS-Steuersystem 1 eingestellt
8. Hydraulikstation 1 eingestellt
9. Run-out-Tabelle- (nicht mit Strom versorgt) eingestellt

Für einige Schlüsselelemente, hier sind einige Einführungen:

1. Hydraulischer Abhaspel oder manueller Abhaspel der Säulenformmaschine:
3 Tonne passiver Abwickler mit Bremsenvorrichtung oder Sie können wählen, die manuelle Version zu verwenden, um die Kosten der Maschine zu sparen.
Außendurchmesser der Spule: 550 mm

Innendurchmesser der Spule: 450mm

decoiler


2. Nivelliersystem und Coil Feeder Metall Lagerregal Maschine:

Nach dem Stanzen von Löchern kann der Spulenförderer dazu beitragen, die Spule gleichmäßig zur Maschine zu führen und die Spule mit der gleichen Arbeitsgeschwindigkeit zu fördern.

3. Hauptformmaschine der Säulenformmaschine :
1) Umformschritte: 18 Schritte
2) Außendurchmesser: 70 mm
3) Maschinenrahmen (Art): Erinnerungsbogenrahmen, Stärke des Erinnerungsbogenrahmens: 30mm
4) Walzeninformationen:
A. Rohmaterial: GCr12MoV
B. Abschreckungsgrad: 56-58 ° C
5) Wellenmaterial: 45 # Stahl mit Wärmebehandlung und Hartverchromung auf der Oberfläche
6) Hauptmotorleistung: 18.5kw, Reducer Verhältnis: 1:14,
Reduzierertyp: Gehärtetes Reduzierstück

midddle plate pillar machine

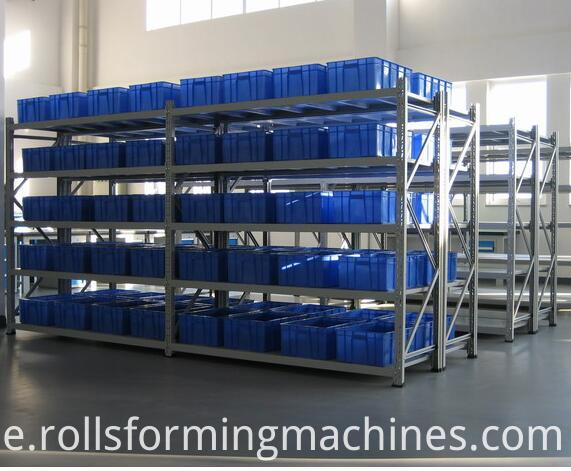

Jetzt können wir prüfen, wo das Regal der Standregalsäule, das das fertige Produkt herstellt, verwendet wird für:

Upright pillar machine used


Wenn Sie mehr über Videos und Testberichte erfahren möchten, wenden Sie sich bitte jederzeit an mich.

name card
