Formmaschine mit High-Speed-Shutter-Rolltor

    Einheitspreis: USD 22000 - 9500 / Set/Sets
    Zahlungsart: L/C,T/T,D/P,Western Union,D/A
    Incoterm: CIF
    Minimum der Bestellmenge: 1 Set/Sets
    Lieferzeit: 30 Tage
Basisinformation

Modell: zt-005-206

Material: Stehlen

Eröffnungsstil: Rollen

Eröffnungsart: Power Driven

Oberflächenveredelung: Fertig

Additional Info

Verpakung: Als Kundenwunsch

Produktivität: 10-25m/min

Marke: ZHONGTUO

Transport: Ocean,Land

Ort Von Zukunft: Hergestellt in China

Versorgungsmaterial-Fähigkeit: 20 sets per month

Zertifikate : ET, ISO9001

Produktbeschreibung

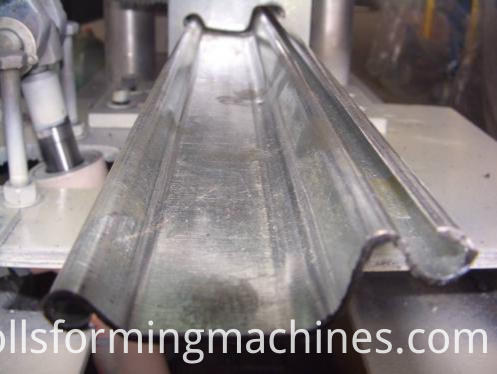

Verschluss-Rolltor Formmaschine mit High-Speed

Produkt-Beschreibung

Walze Verschluss Tür bildende Maschine ist eine spezielle Art von Roll Formmaschine, Herstellung von Verschluss-Türverkleidung oder Lamelle Standard- und elegant, die guten Leistung zeigt und Tendenzen in Zukunft ausreichend verwenden. Diese Art von kalten Roll Formmaschine ist verbreitet zur Herstellung von verschiedenen Metall, Wandpaneele und Dachplatten für Stahlkonstruktionen, Stahlbau-Projekte und Containment-Systeme etc.. Diese Produktion eine fortgeschrittene Technologie und praktisches System nutzbar.

Roller Shutter Door Forming Machine (2)

Komponenten der Linie

1. Abrollblock

 Roller Shutter Forming Machine-decolier

Verwendung: Es wird zur Unterstützung der Stahlrolle und entspannen sie in einer Drehscheibe Weg.

Passiv entspannen gezogen, von Roll forming system

a. Coil-Innendurchmesser: 450-550mm

b. Kunststoffspule max Breite: 300mm
c. Max Tragkraft: 3000kg

(Sie können diesen Teil mit elektrischen oder hydraulischen)

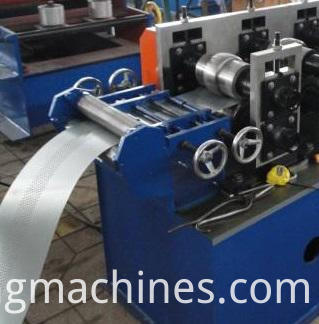

2. ENtry Verlauf und Stanzen Punkte

 Shutter Roll Forming Machine-entry leverling

Dieser Teil wird level-Spule um sicherzustellen, dass es ordentlich sauber ist und gerade.

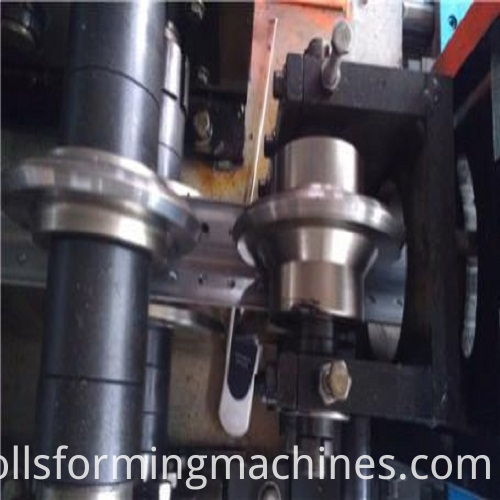

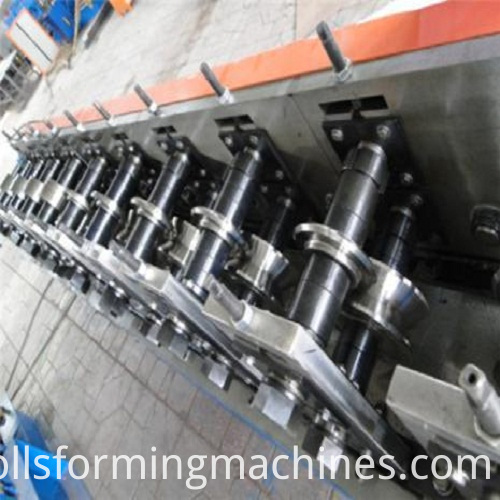

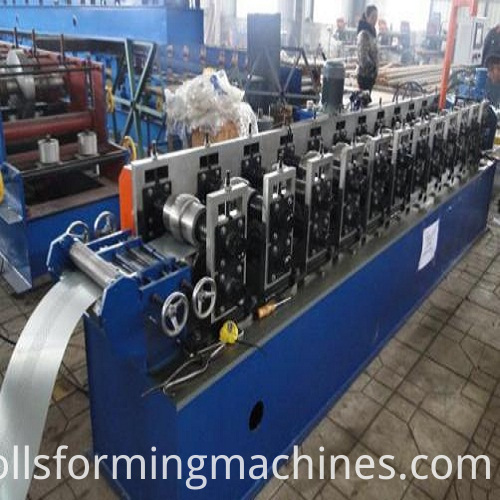

3. roll Formmaschine

 Shutter Door roll forming mashine-Part1


 Shutter Door roll forming machine-Part 2


Shutter Door roll forming machine-Part 3

a. Zahl Schritten zu bilden: 14 Stationen

b. Schaft Material: Stahl mit 45# gestillt Behandlung, präzisionsgefertigt,

Durchmesser: ¢56mm

c. Roller-Material: Stahl mit gehärteter Behandlung tragen

d. transport: von Ausrüstung

e. bilden Geschwindigkeit: 10-25m/min
f.Motor:5.5kw

g.Voltage:380v, 50Hz, 3 Phasen

h. zu strukturieren: unabhängige Stand

i.Size Maschine: 4,5 m * 0,8 m * 1.2 m

j.Weight:4.6T

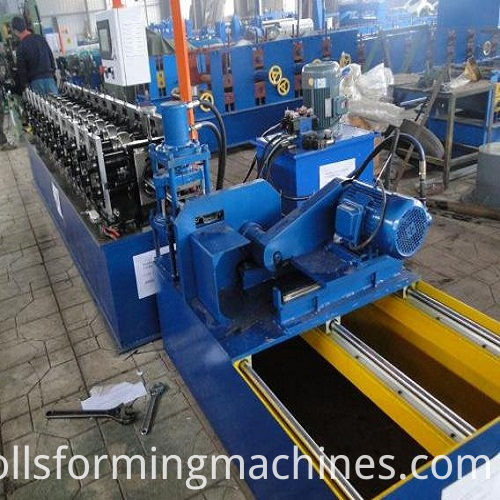

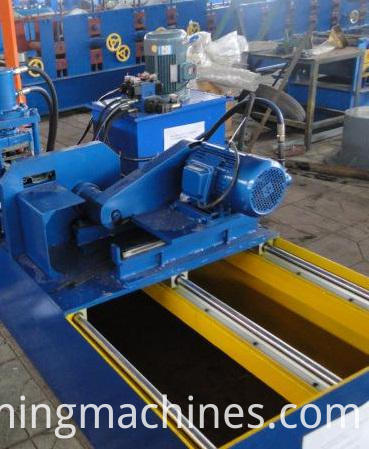

4. Shearing-System

Roller Shutter Door Forming Machinr-shearing system

 Shutter Roller Forming Machine-shearing system 2


Servo fliegen und tracking schneiden sah, die Säge schneiden die Schnittgeschwindigkeit und Lage nach der Hauptmaschine Geschwindigkeit angepasst wird. Bei dieser Methode wird die Arbeitsgeschwindigkeit des Computers entsprechend der Hauptmaschine identisch sein. Der Stanzplatte nehmen wir das beste Material für Schneiden sie in high-Speed und schöne schneiden Panikmache.

Das Material der Klinge: Cr12Mov, Absichern von HRC 58-62℃

Länge Toleranz: 3m±1.5 mm

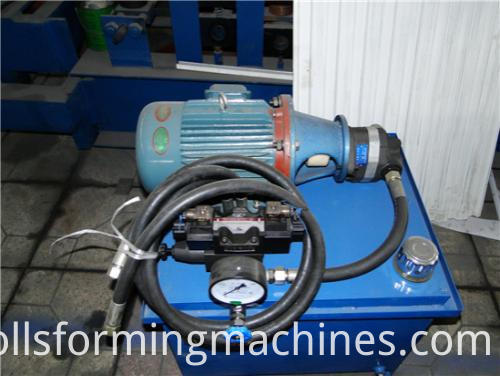

5. hydraulische Bahnhof

 Shutter Roll Forming Machine-hydraulic station

Hydraulikmotor Leistung: 3kw

Hydrauliköl: 46#

Hydraulikdruck: 12Mpa

Komponenten: Das System beinhaltet eine Reihe von hydraulischen Tank, eine Reihe von Hydraulische Ölpumpe und zwei hydraulische Rohre. Und zwei Sätze von Elektromagnetismus Ventile.

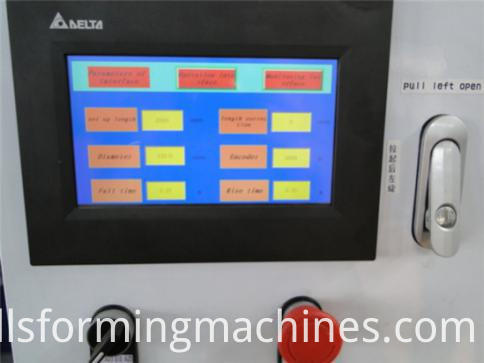

6. PLC-Bahnhof

 Shutter Roll Forming Machine-PLC station

SPS-Steuerung, nehmen wir Panasonic, oder Sie können angeben, den du magst. Mit normalen Maschine unterschiedlich, wird PLC programmiert füge Servo schneiden Steuerungsparameter sah.

7. Tabelle ausgehen

Erteilung von Betonstahlmatten und unterstützt Walze an, um die Produkte zu übertragen.

Menge: 2 Sätze



Zahlung: 30 % T/T im voraus und Gleichgewicht 70 % nach Inspektion Bestätigung vor dem Versand.

Lieferzeit : 50 Tage

Container benötigen: ein 20 `


1. ein Jahr, und wir bieten die technische Unterstützung für das ganze Leben.

2. Ausbildung: der Käufer sollte bei Visa, hin-und Rückfahrt, Nahrung und Unterkunft im Ausland und USD50/Person/Tag für Gehalt kostenlos.

3. benötigen einen Techniker.

4. Trainingszeit: eine Woche (enthält die Uhrzeit des Installations- und Adjustmet
