Automatische Hurrikan-Aluminiumrollladen-Maschine

    Einheitspreis: USD 22000 - 8500 / Set/Sets
    Zahlungsart: T/T,L/C,D/A,D/P
    Incoterm: FOB
    Minimum der Bestellmenge: 1 Set/Sets
    Lieferzeit: 30 Tage
Basisinformation

Modell: ZT-005-47

Additional Info

Verpakung: Als Anforderung des Kunden

Produktivität: 10-15m/min

Marke: ZHONGTUO

Transport: Ocean,Land,as customer requirem

Ort Von Zukunft: In China hergestellt

Versorgungsmaterial-Fähigkeit: 20set per Month

Zertifikate : ET, ISO9001

Produktbeschreibung

Automatische Hurrikan-Aluminiumrollladen-Maschine

Produkt Beschreibung

Automatische Hurrikan-Aluminiumrollladen-Maschine kann die galvanisierte Rolladentürlatte herstellen. Produzierte Produkte sind in modischem Design und sind weit verbreitet.Automatische Hurrikan-Aluminium-Rollladen-Maschine mit der höchsten Sicherheit in Rolltüren, Rolltore, Brandschutztüren, Rollladen, Offshore-Rolltore, Offshore-Rolltore, Sturmtüren, Rolling Steel Hurrikan-Türen, Rauchschutztüren, Lufteintrittstüren, Thekenrollläden, isolierte Türen, rollende Schallschutztüren und Sturmklappen. rollende Stahltüren, rollende Stahlfeuerschutztüren, rollende Feuerschutzklappen, isolierte Feuerschutztüren, rollende Stahlgitter.

Schnelle Informationen:

Hauptmaschine, die Motormacht bildet: 5.5kw

2.Material der Rollen: 45 # Stahl, abgeschreckt HRC58-62, beschichtet mit starrem Chrom.

3. Material der Rollenwellen: 45 # Stahl

4. Schritt der Rollen: 14 Schritte

5. forming geschwindigkeit: 10-15 mt / min

6. Stärke gerollt werden: 0,5-1,5 mm

Komponenten der Linie

1. Abhaspel

Automatic Hurricane Aluminum Roller Shutter Machine

Usage: Es wird verwendet, um die Stahlspule zu stützen und es in einer Drehscheibenart abzuwickeln.

Passive Abwickelvorrichtung durch Rollformsystem gezogen

ein. Spuleninnendurchmesser: 450-550mm

b. Spule max Breite: 300mm
c. Max Tragfähigkeit: 3000kg

(Sie können dieses Teil mit elektrisch oder hydraulisch wählen)

2. E ntry Nivellierung und Stanz Punkte

Automatic Hurricane Aluminum Roller Shutter Machine

Dieser Teil wird die Spule ausrichten, um sicherzustellen, dass sie sauber und gerade ist.

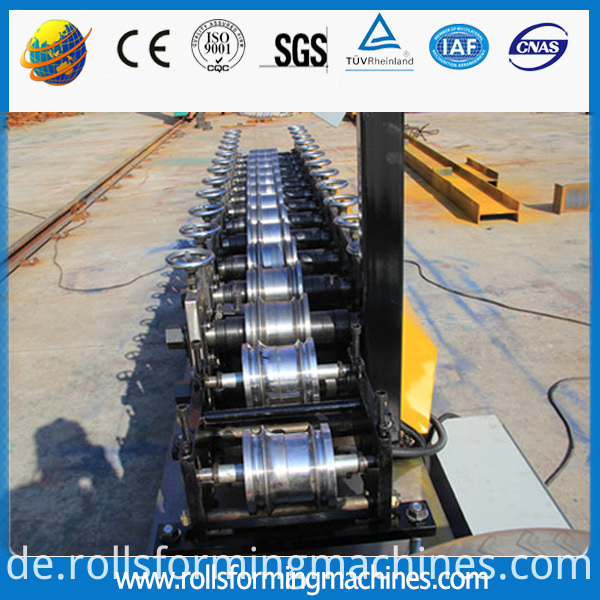

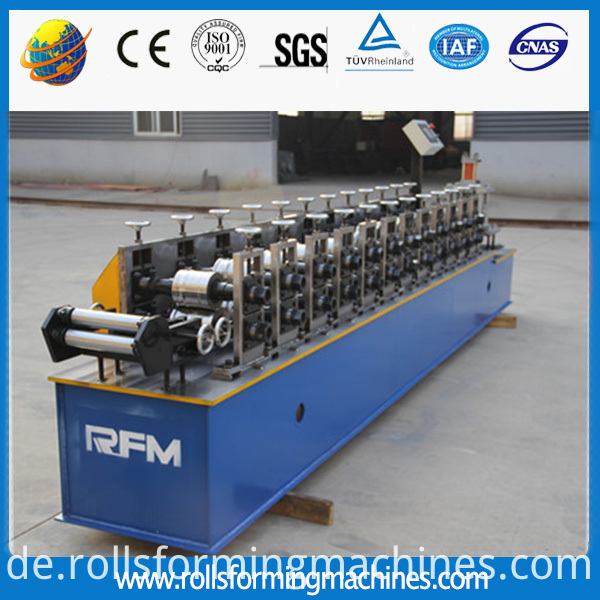

3. Rollformmaschine

Automatic Hurricane Aluminum Roller Shutter Machine

Automatic Hurricane Aluminum Roller Shutter Machine

ein. Anzahl der Umformschritte: 14 Stationen

b. Wellenmaterial: 45 # Stahl mit abgeschreckter Behandlung, präzise bearbeitet,

Der Durchmesser: ¢ 56mm

c. Rollenmaterial: Lagerstahl mit abgeschreckter Behandlung

d. Transport: nach Ausrüstung

e. Umformgeschwindigkeit: 10-15m / min
f. Motor: 5,5 kW

g.Voltage: 380V, 50Hz, 3 Phasen

h. Struktur: unabhängiger Stand

4. Schersystem

Automatic Hurricane Aluminum Roller Shutter Machine


 Automatic Hurricane Aluminum Roller Shutter Machine--shearing system 2

Servo-fliegende und Tracking-Schneidsäge, die Schneidsäge wird die Schnittgeschwindigkeit und Ort entsprechend der Hauptgeschwindigkeit der Maschine anpassen. Bei dieser Methode ist die Arbeitsgeschwindigkeit der Maschine gleich wie die der Hauptmaschine. Die Schneideplatte nehmen wir das beste Material für das Schneiden in hoher Geschwindigkeit und schönen Schnitt Schrecken.

Das Material der Klinge: Cr12Mov, Härtung HRC 58-62 ℃

Länge Toleranz: 3m ± 1,5 mm

5. Hydraulische Station

Automatic Hurricane Aluminum Roller Shutter Machine--hydraulic station

Hydraulikmotor Leistung: 3kw

Hydrauliköl: 46 #

Hydraulischer Druck: 12Mpa

Komponenten: Das System umfasst einen Satz von Hydrauliktank, einen Satz Hydraulikölpumpe und zwei Hydraulikleitungen. Und zwei Sätze elektromagnetischer Ventile.

6. SPS-Station

Automatic Hurricane Aluminum Roller Shutter Machine-PLC station

SPS-Steuerungssystem, wir werden Panasonic nehmen oder Sie können das, das Sie mögen, spezifizieren. Anders als bei einer normalen Maschine wird die programmierte SPS die Parameter der Servosäge hinzufügen.

7. Tabelle auslaufen lassen

Es nimmt geschweißten Stahl und unterstützte Rolle an, um die Produkte zu übertragen.


Das Video der automatischen Hurrikan-Aluminiumrollladen-Maschine :
