Industrielle Fensterladentür, die Maschine herstellt

    Einheitspreis: USD 22000 - 8500 / Set/Sets
    Zahlungsart: T/T,L/C,D/A,D/P
    Incoterm: FOB
    Minimum der Bestellmenge: 1 Set/Sets
    Lieferzeit: 30 Tage
Basisinformation

Modell: ZT-005-48

Additional Info

Verpakung: Als anforderung des kunden

Produktivität: 10-15m/min

Marke: ZHONGTUO

Transport: Ocean,Land,as customer requirem

Ort Von Zukunft: In China hergestellt

Versorgungsmaterial-Fähigkeit: 20set per Month

Zertifikate : ET, ISO9001

Produktbeschreibung

Industrielle Fensterladentür, die Maschine herstellt

Produktbeschreibung

TheIndustrial Shutter Door Making Machine kann die verzinkte Rolltorlamelle herstellen. Produzierte Produkte sind in modischem Design und sind weit verbreitet. Rollladen-Tür-Lamellen-Profiliermaschine mit höchster Sicherheit bei rollenden Brandschutztüren, rollenden Stahltüren, Brandschutztüren, Rollläden, Offshore-Rolltoren, Sturmtoren.

Schnell informationen:

System 1.Control: Computersteuerung

Antriebsmotorleistung der Einheit 2.Main: 5.5kw

3. Material der Rollen: 45 # Stahl, abgeschreckt HRC58-62, beschichtet mit starrem Chrom.

4.Material der Rollenwellen: Stahl 45 #

5. Schritt von rollen: 14 schritte

Geschwindigkeit 6.Forming: 10-15m / min

7. Zu rollende Dicke: 0,5-1,5 mm

Komponenten der Linie

1. Abwickler

Industrial Shutter Door Making Machine

Verwendung: Es wird verwendet, um die Stahlspule zu stützen und sie auf eine Drehtellerart abzuwickeln.

Passives Abwickeln durch Rollforming

ein. Innendurchmesser der Spule: 450-550mm

b. Max. Spulenbreite: 300 mm
c. Maximale Tragfähigkeit: 3000kg

(Sie können dieses Teil mit Elektro oder Hydraulik wählen)

2. E ntry Nivellierung und Stanz Punkte

Industrial Shutter Door	Making Machine

Dieser Teil nivelliert die Spule, um sicherzustellen, dass sie sauber und gerade ist.

3. Profiliermaschine

Industrial Shutter Door	Making Machine

 Industrial Shutter Door Making Machine

ein. Anzahl der Umformschritte: 14 Stationen

b. Wellenmaterial: Stahl 45 # mit abgeschreckter Behandlung, Präzision maschinell bearbeitet,

Der Durchmesser: ¢ 56mm

c. Rollenmaterial: Lagerstahl mit Vergütungsbehandlung

d. Transport: mit Ausrüstung

e. Formgeschwindigkeit: 10-15 m / min
f. Motor: 5.5kw

Spannung: 380 V, 50 Hz, 3 Phasen

h. Struktur: eigenständiger Stand

4. Schersystem

Industrial Shutter Door	Making Machine


 Industrial Shutter Door Making Machine

Servo fliegende und nachlaufende Schneidsäge, die Schneidsäge passt die Schnittgeschwindigkeit und Position an die Geschwindigkeit der Hauptmaschine an. Durch dieses Verfahren ist die Arbeitsgeschwindigkeit der Maschine der Hauptmaschine entsprechend gleich. Für die Schneidplatte verwenden wir das beste Material, um sie in hoher Geschwindigkeit und mit schönem Schneidvorkommen zu schneiden.

Das material der klinge: Cr12Mov, Härten HRC 58-62 ℃

Längentoleranz: 3 m ± 1,5 mm

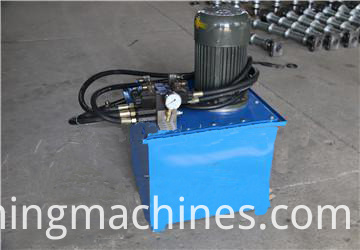

5. Hydraulische Station

Industrial Shutter Door Making Machine

Hydraulikmotor Leistung: 3kw

Hydrauliköl: 46 #

Hydraulikdruck: 12 MPa

Komponenten: Das System umfasst einen Satz Hydrauliktank, einen Satz Hydraulikölpumpe und zwei Hydraulikleitungen. Und zwei Sätze von Elektromagnetventilen.

6. SPS-Station

Industrial Shutter Door Making Machine-PLC station

SPS-Steuerung, wir nehmen Panasonic oder Sie können diejenige angeben, die Sie mögen. Anders als bei normalen Maschinen fügt die programmierte SPS die Steuerungsparameter für die Servo-Trennsäge hinzu.

7. Führen Sie Tabelle aus

Es nimmt geschweißten Stahl und gestützte Rolle an, um die Produkte zu übertragen.


Das Video der industriellen Fensterladentür, die Maschine herstellt :
