Home > Produkt-Liste > Dachbahn Roll Umformmaschine > Dach- und Wandpanel-Umformmaschine > Roofing Blatt-Rolle, die Maschine mit Trapezfliese bildet

Roofing Blatt-Rolle, die Maschine mit Trapezfliese bildet

    Einheitspreis: USD 16000 - 32000 / Set/Sets
    Zahlungsart: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Minimum der Bestellmenge: 1 Set/Sets
    Lieferzeit: 30 Tage
Basisinformation

Modell: ZT-004-059

Additional Info

Verpakung: Standerpackung

Produktivität: 30 sets per month

Marke: zhongtuo

Transport: Ocean,Land

Ort Von Zukunft: Cangzhou

Versorgungsmaterial-Fähigkeit: 30sets/month

Zertifikate : CE ISO9001

Produktbeschreibung


Roofing Blatt-Rolle, die Maschine mit Trapezfliese bildet


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD








Zeichnungsprofil:

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


P roduction Prozess

Abwickeln → Material in die Maschine einfahren → Profilwalzen → Messlänge → Schrittgeformt → Autom. Schneiden

→ Produkte erhalten

flow of the c z channel roll forming machine



Komponenten der Produktionslinie

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


Produktion Parameter

Verarbeitungsmaterial: farbige Stahlplatte, verzinkte Platte oder Aluminiumplatte

Materialstärke: 0,25-0,60 mm

Materialhärte: 245 mpa --- 350 mpa

Materialbreite: 1220 mm

Geformte Breite: 1010 mm

Wellenlänge: 202 mm

Wellenhöhe: 28 mm

Umformgeschwindigkeit: 15 m / min

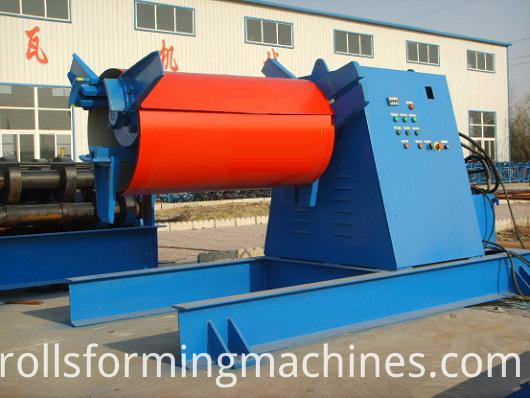

Un-Haspel-System

Verwendung: Hydraulisch expandierend und bei der Fütterung nach innen dicht .

Automatisch füttern angetrieben durch Elektromotor

Trapezoid Roll Forming Machine


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)






Coil-Fütterungsteil

Verwendung: Legen Sie das Rohmaterial (Stahlplatte) durch den Strand zu produzieren und zu verarbeiten, kann es garantieren, dass die

Produkte sind ordentlich, parallel und alles ist Gleichförmigkeit. Bitte beachten Sie die Geräteverordnung zu kennen

Funktion von Ortungswinkel Eisen.

trapezoid sheet 02

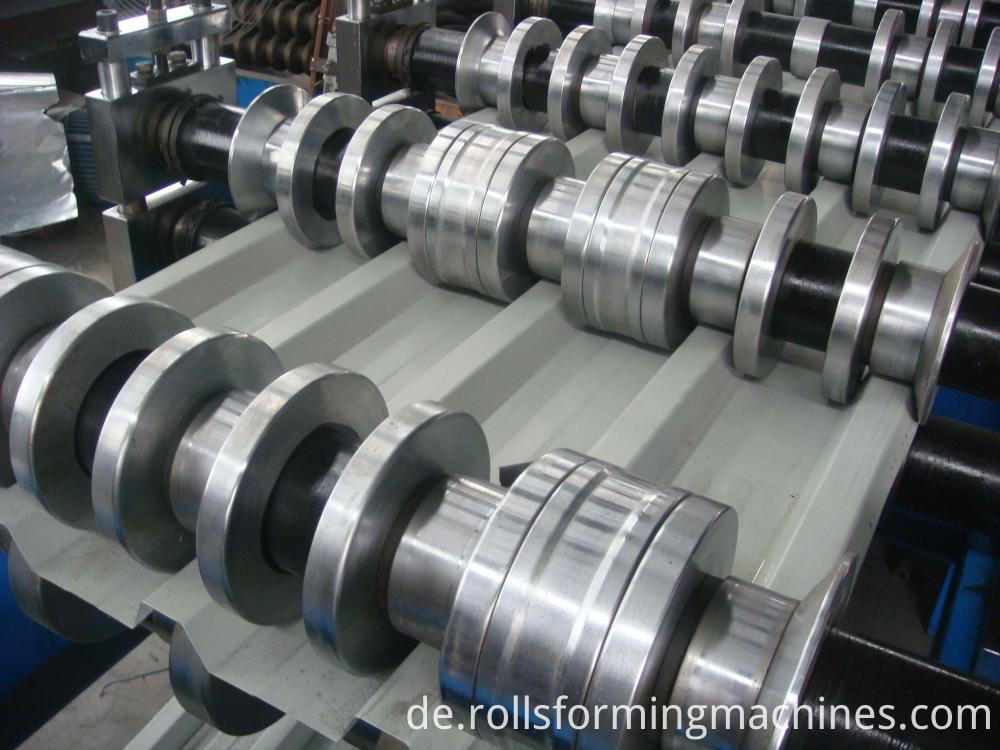

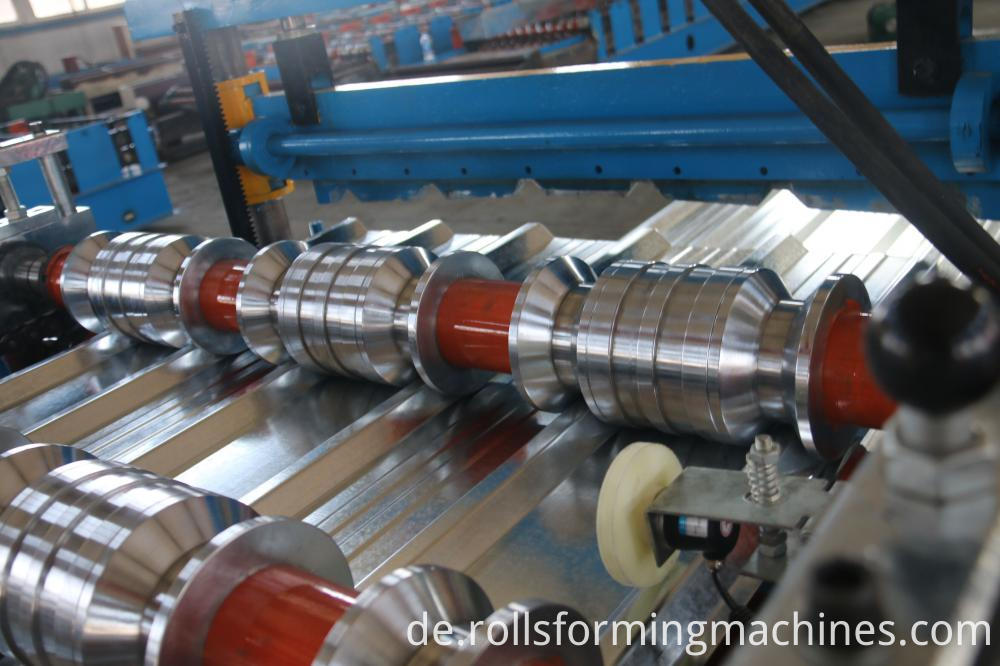

Formgerät

Usage: Um die Produktform und -präzision zu behalten, nimmt geschweißte Blattstruktur an, Getriebemotorantrieb, Kettenübertragung, Rolle wurde chromiert, die die Formungsplattenoberfläche glatt halten und nicht einfach markiert werden können

wenn es funktioniert

Feature: Stellen Sie Stabilität, Präzision und Lebensdauer sicher.

Roofing Sheet Roll Forming Machine with Trapezoid Tile

Roofing Sheet Roll Forming Machine with Trapezoid Tile


No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens


Schneidevorrichtung

Ein fortschrittlicher hydraulischer Antrieb, automatisches Stanzen und Schneiden nach dem Formen, nein Verzerrung oder Verschwendung, hohe Sicherheit

Faktor. (inkl. Schneidwerkzeuge, Hydrauliktank, Cutter Maschine)


Blade Material

Cutting system

Cr12 quenched

Full automatic


Zähler

Ein Zähler misst die Länge, Impulse und entscheidet über die Länge. Omron Encoder für die Länge Messung.

High Quality Single Layer Trapezoid Roll Forming Machine


Produkte, die Tabellen empfangen

1. Es nimmt geschweißten Stahl und unterstützte Rolle an, um die Produkte zu übertragen.

2. 3 m * 2 (normalerweise für die Luftzylinder, bieten wir eine berühmte chinesische Marke, aber wenn Sie die Festo oder SMC wollen, können wir auch liefern, aber der Preis wird sich ändern)














Produktgruppe : Dachbahn Roll Umformmaschine > Dach- und Wandpanel-Umformmaschine
