Trapezförmiges Dach und Wand, die Maschine bildet

    Einheitspreis: USD 39950 - 45000 / Set/Sets
    Zahlungsart: T/T,L/C,D/A,D/P,Western Union,OA
    Incoterm: FOB
    Minimum der Bestellmenge: 1 Set/Sets
    Lieferzeit: 30 Tage
Basisinformation

Modell: Zt-003-42

Additional Info

Verpakung: nackt

Produktivität: 30 sets per month

Marke: Zhongtuo

Transport: Ocean,Land

Ort Von Zukunft: Cangzhou

Versorgungsmaterial-Fähigkeit: 30 sets per month

Zertifikate : CE ISO9001

Produktbeschreibung

Trapezförmiges Dach und Wand, die Maschine bildet

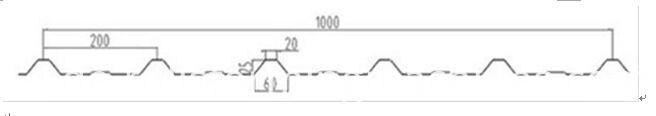

ⅠZeichnungsprofil des Dachziegels:

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 02


Materialien:

Verarbeitungsmaterial: farbige Stahlplatte, verzinkte Platte oder Aluminiumplatte

Materialstärke: 0,3 - 0,8 mm

Materialhärte: 195 mpa --- 350 mpa

Geformte Breite: 1000mm

Formungsgeschwindigkeit: 15 m / min


Produktionsprozess

Abwickeln → Material in die Maschine einfahren → Profilwalzen → Messlänge → Autom. Schneiden → Produkte erhalten

drawings of working flow


1. 10T hydraulische Abhaspel

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03

Hauptspezifikation

1) Spuleninnendurchmesser: 450-550mm

2) Max Spule aus Durchmesser: 1300 -1600 mm

3) Max Spulenbreite: 1250mm

4) Tragfähigkeit: 10T

5) Hydraulische Expansion

6) Automatisches Füttern

7) Hydraulisch, innen dicht

8) Hydraulische Macht: 3 Kilowatt Antriebsleistung : 3kw

9) Größe: 2,7 × 1,3 × 1,8 m (L × B × H)

2. Spulenzuführteil

Verbrauch: Setzen Sie den Rohstoff (Stahlplatte) durch den Strand ein, um zu produzieren und zu verarbeiten, kann er garantieren, dass die Produkte sauber sind,

Parallel und alles ist Gleichförmigkeit. Bitte beachten Sie die Geräteverordnung, um die Funktion des Ortungswinkels zu kennen.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 04

3. Hauptwalzenformsystem

Verbrauch: Um die Produktform und -präzision zu behalten, nimmt geschweißte Blattstruktur, Getriebemotorantrieb, Kettengetriebe an,

Die Rolle wurde verchromt, wodurch die Oberfläche der Formplatte glatt gehalten werden kann und nicht leicht zu markieren ist, wenn sie arbeitet

Feature: Stellen Sie Stabilität, Präzision und Lebensdauer sicher.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 05

No.

Main parameter

1

Length of the main part

8500х1650х1500mm

2

Weight of main part

4.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)
4

Roller fixer

Middle plate welded

5 Frame

350 H steel welded

6 Frame thickness

25mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

12

Main power

5.5kw


4. Cutting device

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Cr12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 06

5. Zähler

Ein Zähler misst die Länge, Impulse und entscheidet über die Länge. Omron-Encoder zur Längenmessung.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 07

6. automatische Stocker

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 08

1) Größe: 7000mmx4200mmx1600mm

2) Stapelprinzip: Das oberste Blatt beschädigt nicht das untere Blatt, das Profil des unteren Blattes wird dem Profil des oberen Blattes entsprechen;

3) Entladen der fertigen Produkte: Mechanisch, es wird möglich sein, den Stapel mit einem Gabelstapler oder in ähnlicher Weise aufzunehmen (Gabelstapler wird vom Kunden zur Verfügung gestellt).

4) Luftzylinderschwinge Größe: 40mmx80mm

5) Sendeleistung: 4 kW AC-Motor

6) Staplerlänge: 12m

7) Antrieb der Übertragung: 1 Zoll doppelte Linie Kette

8) Übertragungsrolle: ZT1045 mit Chrom, Durchmesser der Rolle ist in 80mm

9) Länge der Kapazität: 500-12000mm

10) Staplerhöhe: Max 300mm

11) Farbe: blau oder Basis auf Kundenwunsch

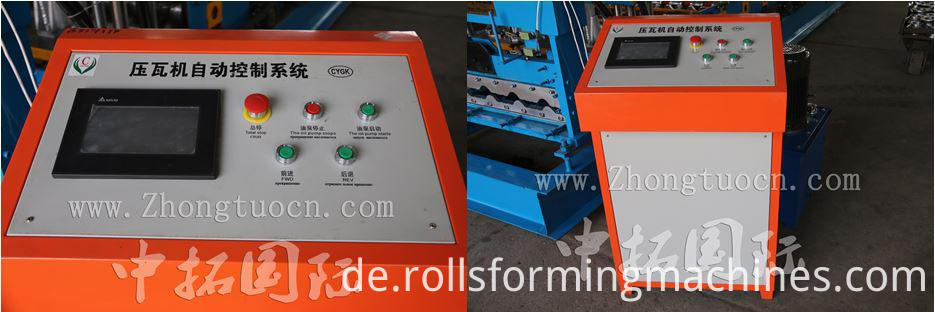

7. Kontrollgerät

1) Adoptierte PLC, Wandler, Berührungsfläche von Delta Taiwan, um hohe Geschwindigkeit mit sicherzustellen

Stabilität, Präzision und Lebensdauer.

2) Andere elektrische Elemente sind Delta

3) Ausgerüstet mit beweglichem Schalter, Luftbruch, Heizkörper, Transformator u. Dem elektrischen Verlustschutz für Betrieb Bequemlichkeit und Sicherheit.


Screen
PLC
Text screen displayer
Taida DVP14ES from Taiwan

Trapezoid Roofing Panel Roll Forming Mahcine 06

8. Hydraulisch

(Ein Satz von Hydrauliktank, ein Satz von Hydraulikölpumpe, zwei Hydraulikleitungen und zwei Sätze von Elektromagnetismus Ventile)

Origin

Power

Advanced hydraulic system from Taiwan

3kw

10


Ersatzteile (kostenlos)

1. Leicht beschädigte Teile: Konk 2 Stück, Sicherungseinsatz 4 Stück;

2. Gummimatte 1 Stück;

3. Schraubenschlüssel 1 Stück

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03


Ⅴ Bemerkungen

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40HQ container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50 / person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
