Zhongtuo Roll Forming Machinery Co., ltd

Coil-Processing-Anlagen auf Länge geschnitten
Coil-Processing-Anlagen auf Länge geschnitten
Coil-Processing-Anlagen auf Länge geschnitten
Coil-Processing-Anlagen auf Länge geschnitten
Coil-Processing-Anlagen auf Länge geschnitten

Coil-Processing-Anlagen auf Länge geschnitten

Einheitspreis: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 45 Tage

Kontaktieren jetzt In den Warenkorb

Additional Info

    Verpakung: Nacktpackung

    Produktivität: 30 set

    Marke: Zhongtuo

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE, ISO, SGS

Produktbeschreibung

Spulenverarbeitungsanlagen: neue und gebrauchte Ablänglinien

Kurze einführung von schnitt länge produktionslinie:

Coil Verarbeitung Ausrüstungen neue und gebrauchte geschnittene Linien Produktionslinie hauptsächlich verwendet, um Dicke innerhalb von 0,30 bis 2,50 mm, Breite innerhalb von 500 bis 1600 mm verschiedene Arten Material zu verarbeiten.

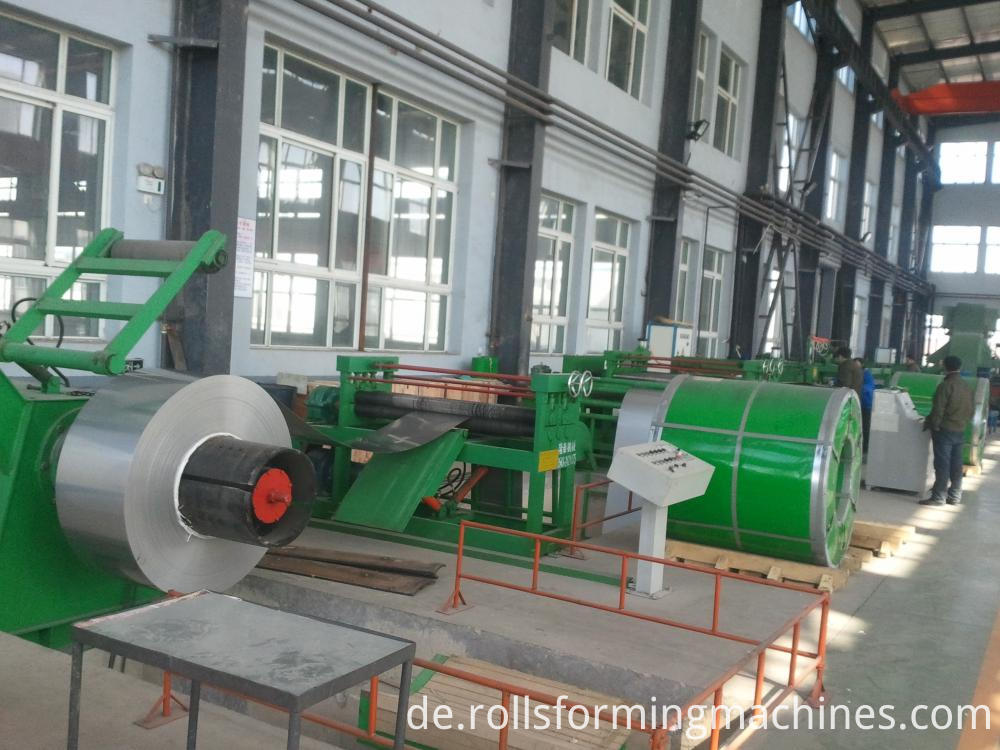

cut to length production line

A: Grundlegende Parameter dieser Maschine:

Toleranz: ± 0.5mm innerhalb der Länge 2000mm, Diagonale ± 0.5mm innerhalb 2000mm.


Scherlänge: 400-4000mm

Produktionsarbeitshöhe: 1150mm
Arbeitsgeschwindigkeit mit Speichergrube: 60m / min


B: Grundelemente der abgelängten Maschine

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system


cut to length machine
3. Präzise Richt- und Nivelliermaschine

Die Schule flache Maschine mit Getriebe Kreuzgelenk Antrieb und Initiative, Blatt gesendet Einschreibung flach und intermediär nach der positiven und negativen Richtung der wiederholten Verformung erreicht den Zweck der Nivellierung, besteht hauptsächlich aus einem Maschinenrahmenteil, Arbeitsrollenteil, Hebeteil und der Übertragungsteil.

Zwischenbrücke

Das Gerät ist eine Zusatzausrüstung der Produktionslinie, die hauptsächlich aus einer Übergangsbrücke, einer linken Klammer und einer Basis besteht.

Lenkvorrichtung

1, Struktur

Das Gerät ist eine Zusatzausrüstung der Produktionslinie, die hauptsächlich aus drei Übergangsrollen besteht, dem linken und rechten Rahmen, der Führungsrolle und der Basis. Das Gerät hat nicht nur eine Stahlplatte und herausgezogen aus der Grube wird nicht mehr Biegeverformung Funktion verursachen, Installation auf der linken und der rechten Innenseite des Maschinenrahmens der beiden Paare von Führungsrolle, kann per Handrad, eine Schraube Stange, um sich horizontal zu bewegen, die Laufposition der Platte zu kontrollieren.

2 . Hauptparameter s:

(1) Führungsbreite: 1600mm

(2) Rollendurchmesser : φ70mm

side guid roller

3. Roll-Servo-Kalibriermaschine

Hauptparameter ;

(1) fester Rollendurchmesser = 120 mm

(2) Traktionsmaschine = 50 mm: 55% 40Cr frequenzabschreckende Oberfläche, Hartverchromung und Polyurethan-Gummischaft.

(2) Feste Rollenlänge: 1700mm

(3) Servomotor: 7.5kw Shandong zibo
(4) Reduzierer: Servominderer

second leveling system

Schersystem (High-Speed-Schneidemaschine)

(1) Die maximale Scherdicke: 3 mm

(2) Maximale Breite: 1600mm

(3) Motorleistung: 7.5KW Shangdong Zibo?

(4) Klingenmaterial: 9CrSi, Servo-Spulenzuführsystem.


Produktgruppe : Linie/Cut Länge Linie schneiden
