Zhongtuo Roll Forming Machinery Co., ltd

HG50 Contruction Rohrrolle, die Stahlrohrmaschine bildet
HG50 Contruction Rohrrolle, die Stahlrohrmaschine bildet
HG50 Contruction Rohrrolle, die Stahlrohrmaschine bildet
HG50 Contruction Rohrrolle, die Stahlrohrmaschine bildet
HG50 Contruction Rohrrolle, die Stahlrohrmaschine bildet

HG50 Contruction Rohrrolle, die Stahlrohrmaschine bildet

Einheitspreis: USD 100000 - 150000 / Set/Sets
Zahlungsart: L/C,T/T,D/P,Western Union
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 60 Tage

Kontaktieren jetzt In den Warenkorb

Additional Info

    Verpakung: Nacktpackung

    Produktivität: 90m/min

    Marke: Zhongtuo

    Transport: Ocean,Land,Air

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE\ISO9001

Produktbeschreibung

HG50 Contruction Rohrmaschine-Rolle, die Stahlrohrmaschine bildet

Spezifikation der Stahlrohrmaschine HG50 :

1. Rohrdurchmesser: Ø10-Ø60mm
Rohrdicke: 0,5 - 3,0 mm
2. Vierkantrohr: 10X10mm -60X60mm
Rechteckrohr: 20X40mm -40X60mm
Rohrdicke: 0,5 -3,0 mm
3. Rohrlänge: 6-12m
4. Länge Toleranz: 0-6mm
b) SteelTape-Spezifikation
1. Material: kohlenstoffarmer Stahl (σb≤500Mpa, σs≤235Mpa)
2. Stahlband: Innerer Durchmesser: Φ470-Φ510mm
Außendurchmesser: Φmax = 1500 mm
Streifenstahlbreite: 40mm-240mm
Bandstahlstärke: 0.8mm-3.0mm
Das maximale Gewicht: 2,0 Tonnen

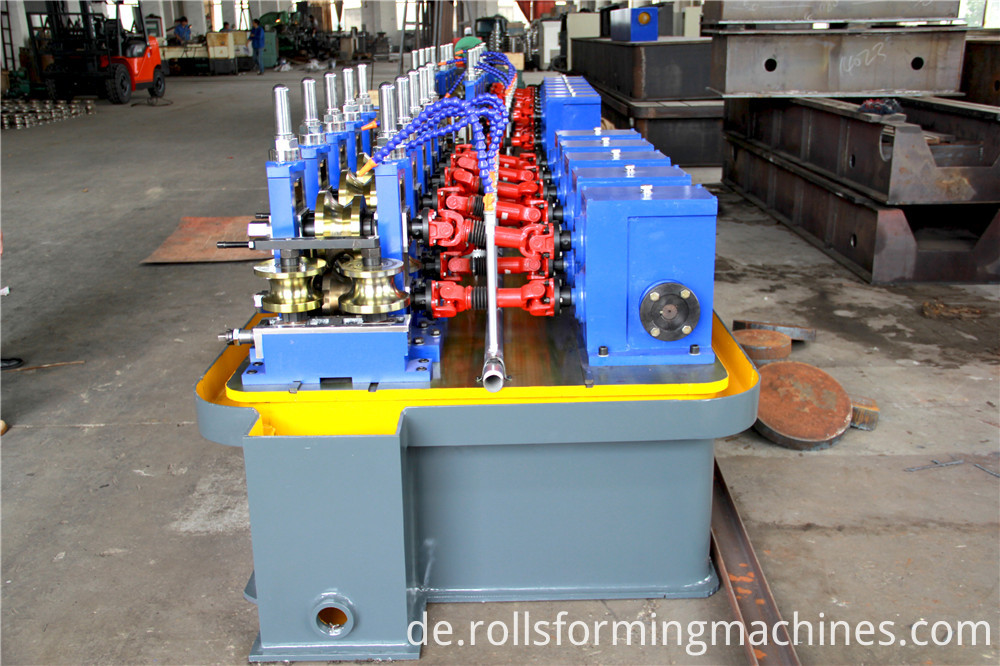

welded pipe machine

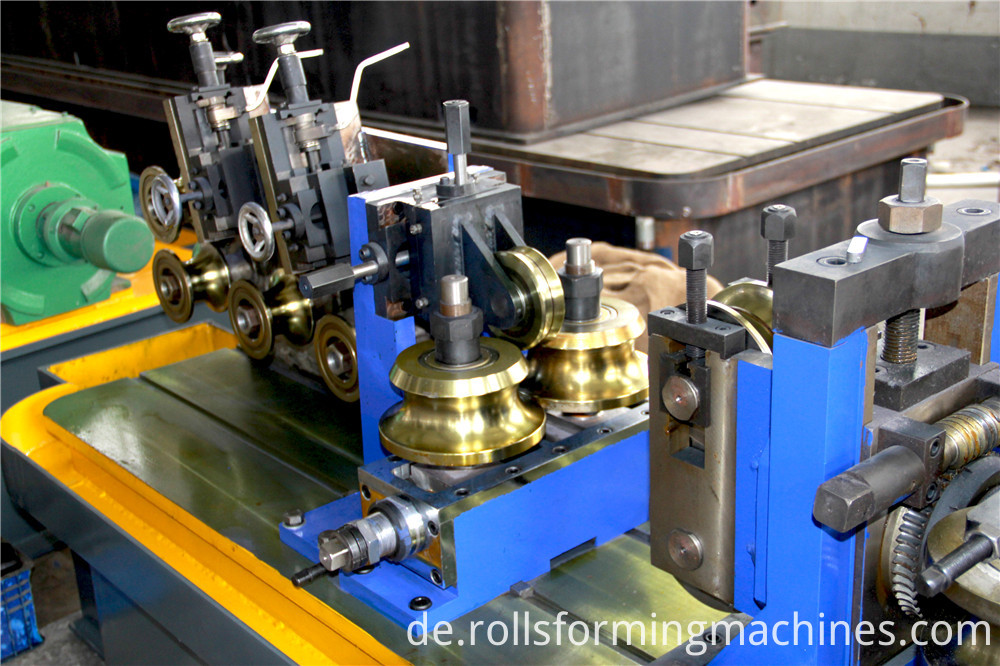

welded pipe machine

c) Elektrizität
1. Dynamische Leistung: AC380V ± 10%, 3 Phasen, 50 Hz ± 1,0%
2. Steuerleistung: AC220V ± 10%, eine Phase, 50 Hz ± 1,0%
d) Elektrische installierte Kapazität: appro. 250KW
e) Kühlwasser
1. Reservoir für Hochfrequenz-Ausrüstung: 15 m³, ein Satz
2. Behälter für zirkulierendes Kühlwasser: 15 m³, ein Satz
f) Druckluft
1. Druck: 0.4Mpa
2. Fluss: 0,8 m 3 / h
g) Produktionskapazität
Jährliche Produktion: 25000 Tonnen, nach den jährlichen Arbeitstagen, den täglichen Arbeitsstunden und den Produkten.
h) Liniengeschwindigkeit: 30-90m / min
IV. Ausrüstung Makeup und Hauptparameter der einzelnen Einheit:
1. Doppelkopf-Uncoiler
1.1. Briefing: Drehbarer Typ zum einfachen Wechseln der Spulen mit pneumatischer Bremse
1.2. Parameter:
- Spulenbreite: max.240mm
- Spulen-OD: max. Ø1500mm
- Spulen-ID: Ø 470 - Ø 510mm
- Spulengewicht: max. 2,0 Tonnen
1.3. Dorn Erweiterung durch Pneumatik
1.4. Die Drehung der Dornposition muss manuell erfolgen


Forming & Sizing Abschnitt

4.1 Fräsgetriebe, Kreuzgelenk


4.1.1 Mill Entry Flattener durch fünf-Rollen passive Nivellierung, ein Paar der sendenden Rolle, zwei Paare der vertikalen Rolle


4.1.2 Forming Mühle besteht aus:
- Angetriebener Ständer: 7 Sätze (horizontal)
- Angetriebener Standschaft: Ø60mm
- Material der Welle: 40Cr
- Seitenrollenständer: 8 Sätze (vertikal)
- Seitenrollenständerwelle: Ø40mm
- Material der Welle: 40Cr
- Getriebe & Universalgelenk: 7 Sätze
- Material des Getriebes: Stahlguss
- Material des Zahnrades: 20CrMnTi
- Hauptmotor: 55kW Modell: Z4-200-31 1 Satz
- Hauptredaktor: ZLY224 1 Satz


4.2 Maßwalzgetriebe, Kreuzgelenk
4.2.1 Kalibriermühle besteht aus:
- Angetriebener Ständer: 5 Sätze (horizontal)
- Angetriebener Standschaft: Ø60mm
- Material der Welle: 40Cr
- Seitenrollenständer: 5 Sätze (vertikal)
- Seitenrollenständerwelle: Ø40mm
- Material der Welle: 40Cr
- Getriebe & Kreuzgelenk: 5 Sätze
- Material des Getriebes: Stahlguss
- Material des Zahnrades: 20CrMnTi
- Hauptmotor: 55kW Modell: Z4-200-31 1 Satz
- Hauptredaktor: ZLY224 1 Satz
- 2 Sätze einzelner Kopf Turk`s Kopf, mit 4 Rollen * 2sets
- Eine Geschwindigkeitsprüfwalze mit Luftzylinder für CNC-Fliegende Säge

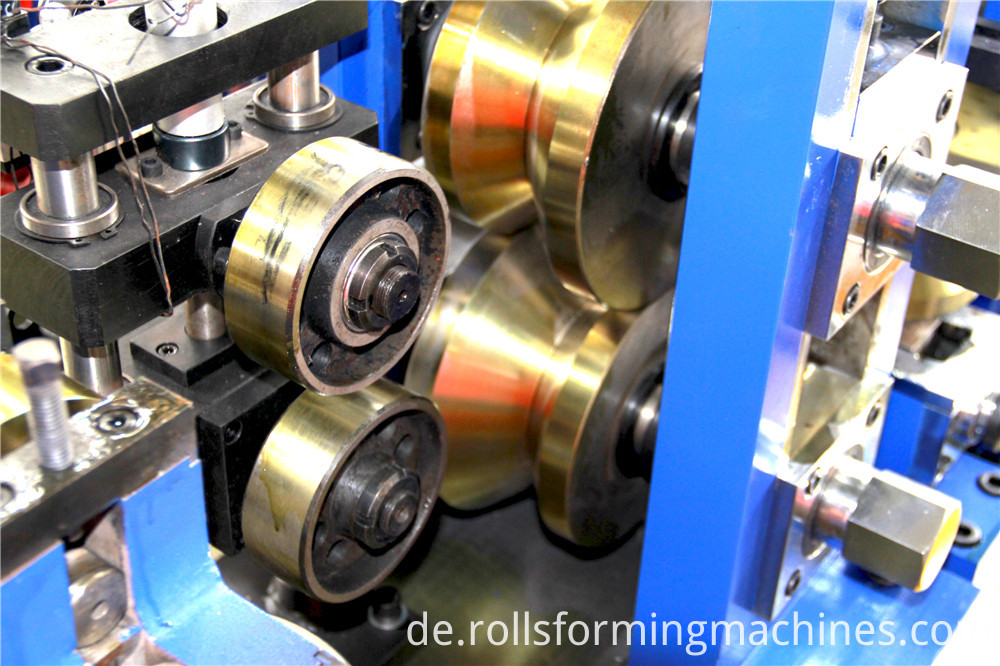

welded pipe machine04

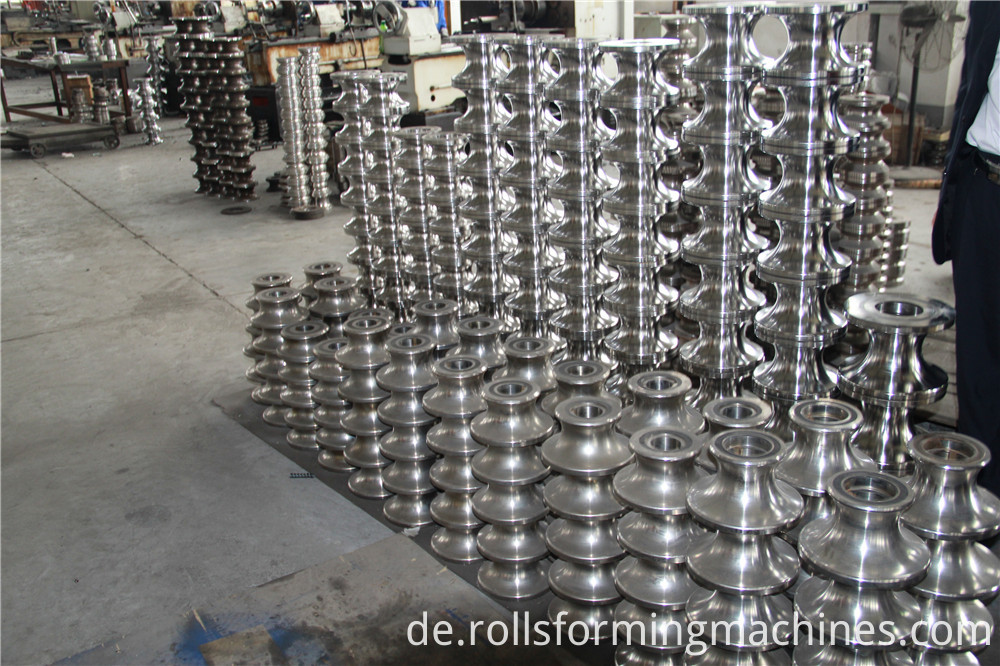

Das folgende Bild ist das HG50 geschweißte Rohrmaschinenformmaterial.

welded pipe machine09
