Gerade geschweißte Hochfrequenzformmaschine mit Naht
Gerade geschweißte Hochfrequenzformmaschine mit Naht
Gerade geschweißte Hochfrequenzformmaschine mit Naht
Gerade geschweißte Hochfrequenzformmaschine mit Naht
Gerade geschweißte Hochfrequenzformmaschine mit Naht

Gerade geschweißte Hochfrequenzformmaschine mit Naht

Einheitspreis: USD 100000 - 300000 / Set/Sets
Zahlungsart: L/C,T/T,D/P,Western Union
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 60 Tage

Kontaktieren jetzt In den Warenkorb

Additional Info

    Verpakung: nackte Verpackung

    Produktivität: 90m/min

    Marke: Zhongtuo

    Transport: Ocean,Land,Air

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 set per month

    Zertifikate : CE, ISO, SGS

Produktbeschreibung

Kurze Einführung der geraden Naht Hochfrequenz geschweißte Rohrrollenformmaschine:

welded pipe machine

Geschweißte Stahlrohre, auch geschweißte Stahlrohre genannt, werden üblicherweise aus Stahl oder Stahlband hergestellt, das durch eine Spaltlinie aufgeschlitzt wird. Nach dem Nivellieren wird die Spule durch Rollformprinzip in die Rohrform geändert. Der Produktionsprozess ist einfach, aber die Produktionseffizienz ist hocheffizient. Die Hochfrequenz-geschweißte Rohrrollenformmaschine mit gerader Naht kann eine Vielzahl von Spezifikationen in Größen von 10 bis 127 mm erzeugen. In den Formen kann es sich um quadratische, runde, ovale und ungewöhnliche Formen handeln.

Seit den dreißiger Jahren des 20. Jahrhunderts, mit der raschen Entwicklung der qualitativ hochwertigen Kaltwalzbandstahlproduktion und dem Fortschritt der Schweiß- und Prüftechnik, wird die Qualität der Schweißrohrspezifikationen kontinuierlich verbessert. Jetzt werden die geschweißten Rohre immer mehr und mehr und mehr eingesetzt, vor allem in der Wärme-, Ersatzrohr-, Dekorationsrohr-, Niederdruckfluidleitung, die nahtlose Stahlrohre ersetzen. Das Verfahren zum Herstellen gerader geschweißter Rohre ist einfach, hohe Produktionseffizienz, geringe Kosten und schnelle Entwicklung.

Die Hochfrequenz-Rohrschweißmaschine mit gerader Naht besteht aus folgenden Elementen :

Hydraulische Einachsabwickelmaschine mit Schäler

Flatterer mit fünf Rollen

Scher- & Stumpfschweißmaschine

Spiralspeicher

Formungs- und Kalibriermühle

HF-Schweißgerät GGp300KW + 2Elektrisches Steuerungssystem

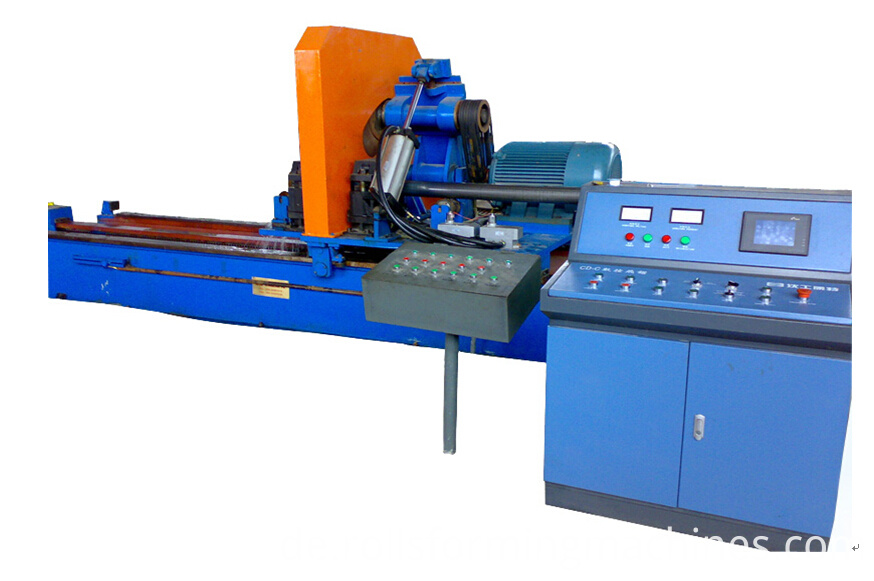

CNC Fliegende Friktionssäge

Rollout-Tisch (18 m)

Der Arbeitsprozeß der geraden Nahthochfrequenz geschweißten Rohrrolle, die Maschine bildet :

{} SteelTape →→ Einzeldorn un-Coiler →→ Streifenkopffräser und welder →→

Spiral Accumulator →→ Siebpartie (Abflacheinheit + Hauptantriebseinheit + + Umformeinheit Führungseinheit + Hochfrequenz - Induktionsschweißeinheit + Quetschrolle) + entgraten Rahmen →→ Kühleinheit →→ Sizing - Einheit und Haarglätter →→ Fliegende Säge unter Computer -Kontrolle →→ Run-out - Tabelle →→ Richt

Qualitätskontrolle der geschweißten Rohrformmaschine mit gerader Naht
Durch verschiedene Maßnahmen wird sichergestellt, dass das fertige Stahlrohr den Spezifikationen entspricht. Zum Beispiel werden Röntgenstrahlmesser verwendet, um die Dicke des Stahls zu regulieren. Die Messgeräte arbeiten mit zwei Röntgenstrahlen. Ein Strahl wird auf einen Stahl mit bekannter Dicke gerichtet. Der andere ist auf den vorbeiziehenden Stahl in der Fertigungslinie gerichtet. Bei Abweichungen zwischen den beiden Strahlen löst das Messgerät automatisch eine Größenanpassung der Walzen aus, um dies auszugleichen.
Die Rohre werden am Ende des Prozesses ebenfalls auf Fehler untersucht. Eine Methode zum Testen eines Rohrs ist die Verwendung einer speziellen Maschine. Diese Maschine füllt das Rohr mit Wasser und erhöht dann den Druck, um zu sehen, ob es hält. Defekte Rohre werden zur Verschrottung zurückgegeben.

Hier sind einige detaillierte spezifikation von Gerade nahthochfrequenz geschweißte rohr rollen formmaschine für ihre referenz:


Abschnitt zum Formen und Größen

1 Formfräsgetriebe, Kreuzgelenk

1.1 Mühleneintrittsflatten mit horizontaler Rolle und unterer horizontaler Rolle, eine positive Fünfrollenwalze, ein Paar vertikaler Vorschubrollen.

1.2 Formmühle besteht aus:

- angetriebener Ständer: 7 Sätze (horizontal)

- angetriebene Stativwelle: Φ 80mm

- Material der Welle: 40Cr

- Seitenrollenständer: 8 Sätze (vertikal)

- Seitenständerwelle: Φ45mm

- Material der Welle: 40Cr

- Getriebe und Kreuzgelenk: 7sets

- Material des Getriebes: Stahlguss

- Material des Zahnrads: 20CrMnTi

- Hauptmotor: 132 kW Modell: Z4-250-31 1 Satz

- Hauptredaktor: ZLY250 1 Satz

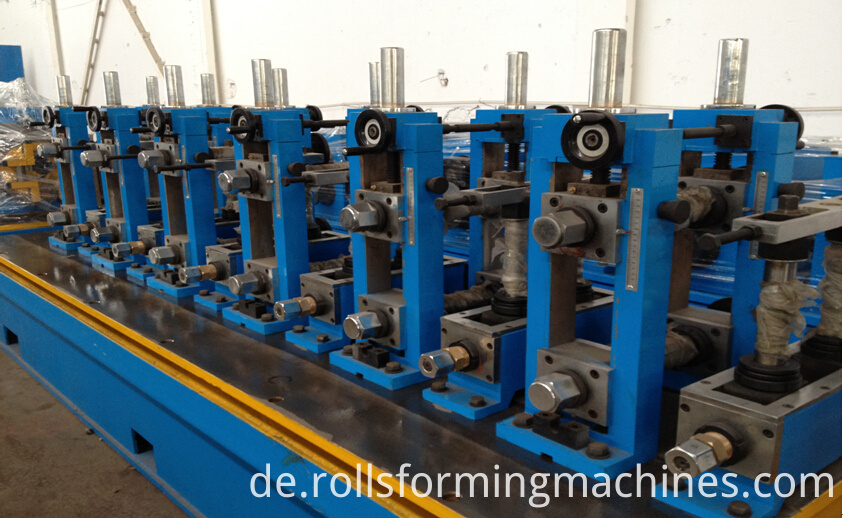

Forming machine



2 Mühlengetriebe, Universalgelenk

2.1 Kalibriermühle besteht aus:

- angetriebener Ständer: 5 Sätze (horizontal)

- Angetriebene Stativwelle: mm80mm

- Material der Welle: 40Cr

- Seitenrollenständer: 5 Sätze (vertikal)

- Seitenständerwelle: Φ45mm

- Material der Welle: 40Cr

- Getriebe und Kreuzgelenk: 5 Sätze

- Material des Getriebes: Stahlguss

- Material des Zahnrads: 20CrMnTi

- Türkischer Kopf mit 2 Einzelsätzen, mit 4 Rollen * 2Sets

- Eine Geschwindigkeits-Testrolle mit Luftzylinder für die CNC-Fliegende Säge

- Hauptmotor: 132 kW Modell: Z4-250-31 1 Satz

- Hauptredaktor: ZLY280 1 Satz

sizing of pipe machine
