Home > Produkt-Liste > Double-Layer Roll Umformmaschine > Aluminium-Metalldach-Roofing Wall Panel-Maschine

Aluminium-Metalldach-Roofing Wall Panel-Maschine

    Einheitspreis: USD 16500 - 6500 / Set/Sets
    Zahlungsart: T/T,L/C,D/A,D/P,Western Union
    Incoterm: FOB
    Minimum der Bestellmenge: 1 Set/Sets
    Lieferzeit: 45 Tage
Basisinformation

Modell: ZT-004-049

Additional Info

Verpakung: Ein 20GP

Produktivität: 8-25m/min

Marke: Zhongtuo

Transport: Ocean,Land

Ort Von Zukunft: Hebei

Versorgungsmaterial-Fähigkeit: 30sets/month

Zertifikate : CE/ISO9001

Produktbeschreibung

Aluminium-Metalldach-Roofing Wall Panel-Maschine

Aluminium-Metall-Dach-Dach-Wand-Maschine sind in allen unseren Kunden populär, also zögern Sie nicht, uns zu kontaktieren, wenn Sie weitere Informationen wünschen.


Fertigungsprozess

Double Layer Machine For Color Steel Profile

Abwickeln → Material in Maschine einspeisen → Rollen formen → Messlänge → Schrittgeformt → Autom. Schneiden → Produkte erhalten

Komponenten der Produktionslinie

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Produktionsparameter

Verarbeitungsmaterial: farbige Stahlplatte, verzinkte Platte oder Aluminiumplatte

Materialstärke: 0,3-1,2 mm

Materialbreite: 1220mm / 1200/1000/1250

Formungsgeschwindigkeit: 8-25m / min

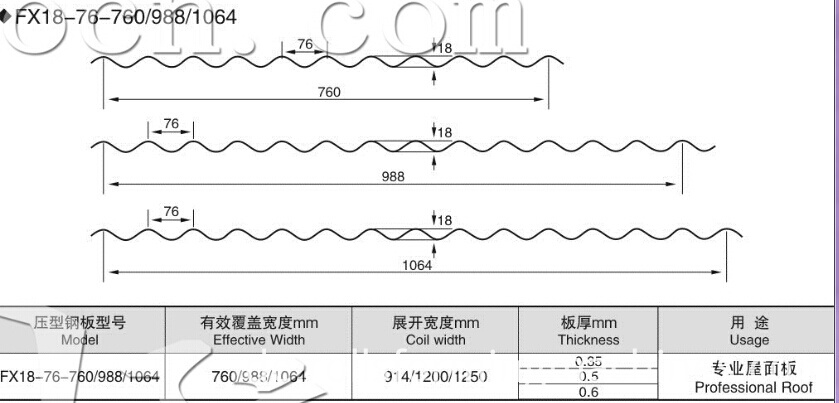

Zeichnung der Fliese

Corrugated Roof Sheet Making Machine


Un-Haspel-System

Usage: Es wird verwendet, um die Stahlspule zu stützen und es in einer Drehscheibenart abzuwickeln.

Passive Abwickelvorrichtung durch Rollformsystem gezogen

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

Coil-Fütterungsteil

Verbrauch: Setzen Sie den Rohstoff (Stahlplatte) durch den Strand, um herzustellen und zu verarbeiten, kann er garantieren, dass die Produkte sauber sind, parallel und alles ist Gleichförmigkeit. Bitte beachten Sie die Ausrüstungsordnung, um die Funktion des Lokalisierenwinkels zu kennen Eisen.

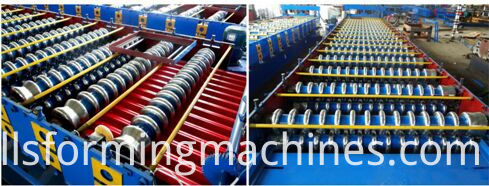

Formgerät

Verbrauch: Um die Produktform und -präzision zu behalten, nimmt geschweißte Blattstruktur, Getriebemotorantrieb, Kettengetriebe an, Rolle wurde chromiert, die die Formteilplattenoberfläche glatt halten und nicht einfach sein können, markiert zu werden, wenn es arbeitet

Feature: Stellen Sie Stabilität, Präzision und Lebensdauer sicher.


Corrugated Roof Sheet Making Machine

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Schneidevorrichtung

Fortschrittlicher hydraulischer Antrieb, automatisches Stanzen und Schneiden nach der Formung, keine Verzerrung oder Verschwendung, hoher Sicherheitsfaktor.

(einschließlich schneidwerkzeuge, hydrauliktank, cutter maschine)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Gerät steuern

1.Adopted PLC, Wandler, Touch Panel von Delta Taiwan, um hohe Geschwindigkeit mit zu gewährleisten

Stabilität, Präzision und Lebensdauer.

2. Andere elektrische element sind Delta

3. Ausgestattet mit beweglichem Schalter, Luftauslass, Kühler, Transformator und elektrischem Auslaufschutz für Bedienkomfort und Sicherheit.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Hydraulisch

(Ein Satz von Hydrauliktank, ein Satz von Hydraulikölpumpe, zwei Hydraulikleitungen. Und zwei Sätze von Elektromagnetismus Ventile)

Orgin

Power

Advanced hydraulic system from Taiwan

3kw

Corrugated board roll forming machine (25)



Ersatzteile (kostenlos)

1. Leicht beschädigte Teile: Konk 2 Stück, Sicherungseinsatz 4 Stück;

2. Gummimatte 1 Stück;

3. Schraubenschlüssel 1 Stück

Remarks

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*20 container
