Zhongtuo Roll Forming Machinery Co., ltd

Marktregal-Säulenformmaschine
Marktregal-Säulenformmaschine
Marktregal-Säulenformmaschine
Marktregal-Säulenformmaschine
Marktregal-Säulenformmaschine

Marktregal-Säulenformmaschine

Zahlungsart: L/C,T/T,D/P,Western Union
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 30 Tage

Kontaktieren jetzt In den Warenkorb

Basisinformation

    Modell: cnzt002

    Art: Cold Bending Equal Channel

    Gestalten: C-Kanal

    Perforiert: Perforiert

    Länge: 6-19m

    Drive Mode: Gear Box

    Matching Material: G.I Or M.S

    Material Thickness Range: 1.2-1.8mm

    Quantity Of Stands: About 16

    Controlling System: PLC

    Total Weight: 8 Tons

    Voltage: Customize

    Speed: 20 M/min

    Main Motor Power: 18.5 Kw

    Hydraulic Station Power: 5.5 Kw

Additional Info

    Verpakung: Als die Anforderung des Kunden

    Produktivität: 20 m/min

    Marke: ZHONGTUO

    Transport: Ocean,Land,Air,as customer requirem

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE\ISO9001

Produktbeschreibung

Marktregal-Säulenformmaschine

Diese Säule wird aus speziellem Zeichnungsprofil des Kunden hergestellt und kann einfach an Ihr bestehendes oder neues Regal geklemmt werden, ohne dass weitere Befestigungen erforderlich sind. Diese Reihe von Rack-Schutzvorrichtungen ist für uns bei Temperaturen von bis zu -40 Grad geeignet und vollständig recycelbar und ungiftig. Mit verschiedenen Arten von Stanzlöchern, ist es schön in Aussehen und geringes Gewicht. Unterdessen kann es Ihnen helfen, einfache Befestigung zu tun. Marktregalsäulen-Walzmaschine kann Ihnen helfen, die Regalpfostenproduktion in der Reihe zu tun. Hier ist ein Zeichnungsprofil der Marktregal Säule für Ihre Referenz:

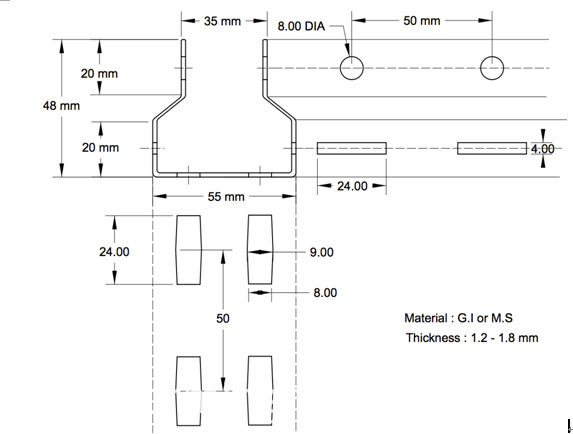

drawing profile of market shelf pillar

Für den Konstruktionsplan der Regalsäule verwenden wir die folgenden Elemente und Parameter .
Komponenten dieser Regalpfostenfertigungslinie:
1. Hydraulische Haspel 3 ton 1 Satz
2. Stanzsystem 64 Tonnen 1 Satz
3. Spulenförderer 1 eingestellt
4. Nivelliermaschine 1 eingestellt
5. Roll Forming 1 Satz
6. Hydraulischer Ausschnitt 1 Satz
7. SPS-Steuersystem 1 eingestellt
8. Hydraulikstation 1 eingestellt
9. Run-out-Tabelle- (nicht mit Strom versorgt) eingestellt

Für einige Schlüsselelemente, hier sind einige Einführungen:

Jeder Teil der Produktionslinie

1. hydraulische haspel :
3 Tonnen passiver Decoiler mit Bremsvorrichtung
Außendurchmesser der Spule: 550 mm

Innendurchmesser der Spule: 450 mm

hydraulic decoiler


2. Nivelliersystem und Coil feeder r von Markt Regal Säule Walzmaschine:

Nach dem Stanzen von Löchern kann der Spulenförderer dazu beitragen, die Spule gleichmäßig zur Maschine zu führen und die Spule mit der gleichen Arbeitsgeschwindigkeit zu fördern.

leveling system


3. Hauptformmaschine Marktregal-Säulenformmaschine :
1) Umformschritte: 18 Schritte
2) Außendurchmesser: 70 mm
3) Maschinenrahmen (Art): Erinnerungsbogenrahmen, Stärke des Erinnerungsbogenrahmens: 30mm
4) Walzeninformationen:
A. Rohmaterial: GCr12MoV
B. Abschreckungsgrad: 56-58 ° C
5) Wellenmaterial: 45 # Stahl mit Wärmebehandlung und Hartverchromung auf der Oberfläche
6) Hauptmotorleistung: 18.5kw, Reducer Verhältnis: 1:14,
Reduzierertyp: Gehärtetes Reduzierstück

shlef pillar machine

Für die Auslauf-Tabelle der Marktregalsäulen-Rolle, die Maschine formt :

rounout table


Für diese Marktregalseitenständer-Formmaschine ist das folgende ein Video, um mehr Details zu zeigen.
