Produktbeschreibung

Schnitt auf Länge Linie CTL Maschine für (0,8 ~ 3,5) × 400 mm

Vollautomatische Schnitt auf Länge Maschine konnte die Dicke von 0,8-3,5 mm ohne jede Person-Schnittstelle verarbeitet werden.
1. technische Parameter:
Coil-Dicke: 0,8 ~ 3,5 mm
Coil Breite: 100 ~ 400mm
Material der Spulen: Q195, Q235A, Q345, S355 Stahl Coils, HR oder CR, Zugfestigkeit bis zu 590 N/mm2.
Coil-ID:φ500-610 mm
Coil-OD: ≤φ1400mm
Gewicht Spule: ≤3T
Leveling Roller: φ100mm
Material des Abgleichens Rollen: 40Cr, Oberflächenhärte: HRC55-58 °
Streckengeschwindigkeit: 40m/min, Längenmessgerät mit Encoder, Haltestelle shear.10-12pcs/min. für 2m Länge
Toleranz: +/-0.5mm/m in der Länge, + /-1mm in der Diagonalen, +/-1.5mm/m2 in der Nivellierung Ebenheit.


2. technischen Ablauf:

Spule be-Car→single Dorn Uncoiler mit Spule-Kopf Guide→pinch Feeder→transmission roll Table→ Seite Guide→ Leveler →encode Länge-Fixing→shear →stacker

3. Beschreibung der einzelnen Geräte:
3.1.Coil-Loading Auto
(1) Struktur: Vier Räder, Karosserie gemacht durch Schweißen
(2) das Auto zu Fuß getrieben: 1.5kw Cycloïde Pin-Rad Motor
(3) Auto auf-ab-Bewegung durch Hydraulikzylinder Φ100 × 500 mm
(4) Schrittgeschwindigkeit: 8 m/min, max. 4000 mm Abstand.
(5) max. Last: 3000kgs.
Cut to length

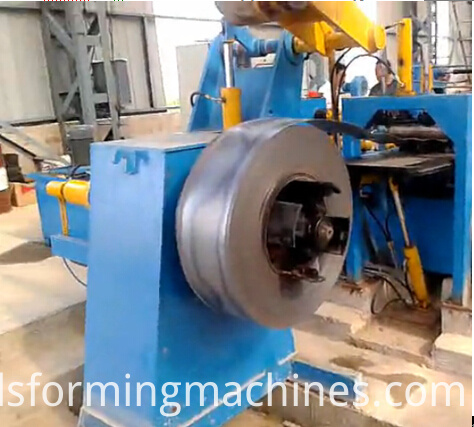

3.2.Single Dorn Abwickelhaspel mit Spule Kopf Guide
Uncoiler Struktur: Schweißen Aufbausockel, Freischwinger einzelne Dorn hydraulisch von connecting Rod erweitert.
Abwickler Trommel: Φ508 × 450mm, Erweiterung Reichweite: Φ500 ~ Φ610mm.
Hydraulikzylinder für Expansion: Φ100 × 100mm
Bremsen Sie Stil: pneumatische Druck-Regulierung der Bremse
Coil-max. Breite: 400mm
Coil-max OD: 1400mm
Max Bundgewicht: 3, 000kgs.
Spule-Kopf Guide ist auf Uncoiler installiert.
Der Presse-Liste der Spule Kopf Arm durch Hydraulikzylinder Φ75 x 300mm

Traktion-Rad für die Öffnung der Spule-Kopf: Φ150 x 150mm, angetrieben von 2.2KW Cycloïde Motor.

CTL

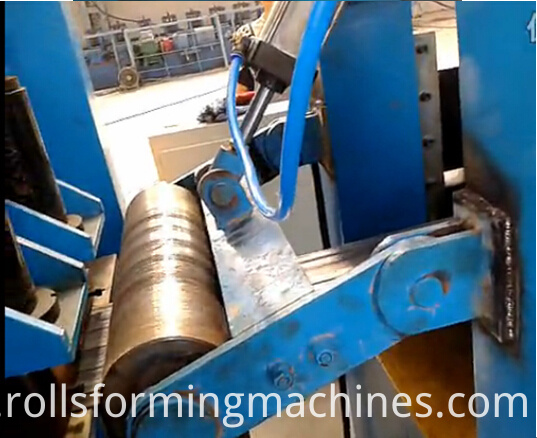

3.3 hydraulische Pinch-Feeder mit Schaufeln Platte

Pinch-Feeder: Bestehend aus Sockel, Ständer, Roller Sitz, Doppel-Pinch-Fütterung Rollen, die Aufhebung & Pressen-Down Mechanismus, Walze, Antriebsmotor.
Das oben-unten bewegen des oberen Anpresswalze: durch Φ70 x 150mm Hydraulik-Zylinder, zwei Pcs.
Der Antriebsmotor: 4KW Cycloïde Motor. Platte Schaufeln: Schweißen, Montage mit Stahlplatten, zwei zungenförmigen Platten (große eins zu verschieben nach oben und unten, kleine zu erweitern und Vertrag)
Hydraulikzylinder für große Zunge auf-ab-Bewegung: Φ80 × 400mm
Hydraulikzylinder für kleine Zunge Ausbau Φ63 × 400 mm -

3.4.Transmission Roll-Tisch

Abmessungen: 2000 mm Länge x 500 mm breite
Bestehend aus 4pcs Φ100 x 600 Rollen, Stahlplatten, Ketten.

3.5 Seitenführung
Struktur: vertikale Rollen, die fortschreitende Position des Streifens in der Mittellinie zu beschränken.
Vertikale Rollen: zwei Paare, Φ80 × 110mm, 40Cr, Hochfrequenz-abschrecken
Vertikale Rollen von Gewindespindeln anpassen, mit Einstellbereich: 100-400mm
Side guide
3.6.Leveling Maschine
(1) komponiert von Hebel, Hebel Antrieb und Encoder, Länge zu beheben.
(2) Laufwerk besteht aus Basis, ZQ500 Geschwindigkeitsreduzierer 37KW DC-Motor, Regler Eurotherm 590 DC, Kupplungen, Bremse und Getriebe.
(3) Leveler besteht aus Basis, Rahmen, Sitze von oben Rollen und nach unten Rollen, Strahl, Achse Gleitstein, 15 Level Rollen (7 auf 8 Rollen), eine Zeile backup Rollen für bzw. Ober- und Niederhalter Levelign Rollen Presse-Down durch Elektromotoren (2.2KW Cycloïde speed Reducer) oben-unten-Mechanismus für bis Fütterung Walze.
(4) Nivellierung Rollen: Φ100 × 500 mm, 40Cr, HRC55-56, Oberfläche Hartchrom-Beschichtung
Backup-Rollen: Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
(5) Encoder: LM02-610 C-1200F/Min(Japan Rep)
CTL 3
Codierung von pneumatischen Zylinder Kolben: 100 mm × 120mm
Länge-Befestigung Roller: 40Cr, HRC52-54-Codierung

Circumference:400mmx0.01(127.324)


3.7.Hydraulic Scheren

Bestehend aus Rahmen, Führungsschiene, Schiebe-Messerhalter, hydraulische Cut-off-Mechanismus.
Der Hydraulikzylinder für scher: Φ160 x 200mm, einem pc
3.8.Stacker
Bestehend aus Tisch Rack und walking Mechanismus, etc.
Antriebsmotor: 3KW Cycloïde Motor.
3.9.Hydraulic system
Bestehend aus Hydraulikstation, Ventilplatte, diverse Ventile, Hochdruckschlauch, starres Rohr, Gelenke, etc.
Druck: 12Mpa
Leistung: 4.5KW
Öl-Volumen des Öltanks: 450L
3.10 elektrische Steuerung
Eine ganze Reihe von elektrisches Kontrollsystem umfasst ein Schaltschrank und ein Bedienfeld
Gesamtleistung der Anlage: über 60KW
