Zhongtuo Roll Forming Machinery Co., ltd

Schwerer Schnitt auf Länge
Schwerer Schnitt auf Länge
Schwerer Schnitt auf Länge
Schwerer Schnitt auf Länge
Schwerer Schnitt auf Länge

Schwerer Schnitt auf Länge

Einheitspreis: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 60 Tage

Kontaktieren jetzt In den Warenkorb

Additional Info

    Verpakung: Nacktpackung

    Produktivität: 30 set

    Marke: Zhongtuo

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE, ISO, SGS

Produktbeschreibung


72 "x .250" x 50.000 Pfund B & K CTL Linie S iemi schwere längenabschneider linie

-------------------------------------------------- -------------------------------------------------- -

Zhongtuo siemi schwere längenbeschnittene Linie

Diese abgelängte Linie wird zum Schneiden von Metallblechen auf Standardlängen von 400-4000 mm verwendet. Die Arbeitsgeschwindigkeit der Maschine beträgt etwa 20 bis 60 Meter pro Minute.

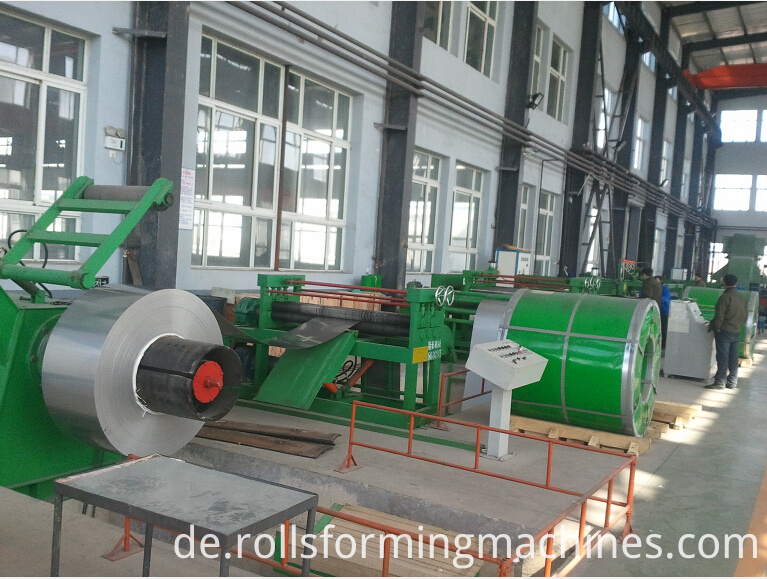

Metal slitting production line


2. Technischer Ablauf der abgelängten Maschine :
Coil-Ladewagen → Einzelner Dornabwickler mit Spulenkopfführung → Pinch Feeder → Transmissionsrolltisch → Seitenführung → Richtmaschine → Codierung Längenfixierung → Schere → Stapler

3. Beschreibung der einzelnen Ausrüstung:

3.1.Coil-Ladewagen
1) Struktur: Vier Räder, Karosserie durch Schweißen
2) Das Auto wird angetrieben von: 1,5 kW Zykloid-Pin-Wheel-Motor
3) Auto-up-down-Bewegung durch Hydraulikzylinder Φ100 × 500mm
4) gehgeschwindigkeit: 8 mt / min, max 4000mm entfernung.
5) Max Belastung: 3000 kg.

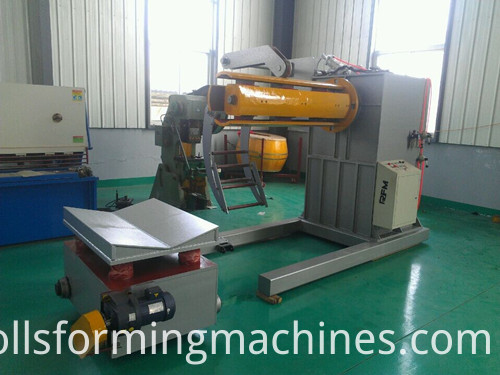

decoiler 1
3.2.Single Mandrel Decoiler mit Spulenkopf Guide
Abwickelhaspel Struktur: Schweißmontage-Basis, einseitig auskragender Dorn, hydraulisch durch Pleuel erweitert.
Abwickeltrommel: Φ508 × 450mm, Expansionsbereich: Φ500 ~ Φ610mm.
Hydraulikzylinder für Expansion: Φ100 × 100mm
Bremsart: pneumatische Druckregelbremse
Spule max Breite: 400mm
Spule max OD: 1400mm
Max Spulengewicht: 3.000 kg.
Die Coil-Head-Führung ist auf dem Abwickler installiert
Das Niederdrücken des Spulenkopfarms durch Hydraulikzylinder Φ75 x 300mm
Antriebsrad zum Öffnen des Spulenkopfes: Φ150 x 150mm, angetrieben durch 2,2KW Zykloidenmotor.

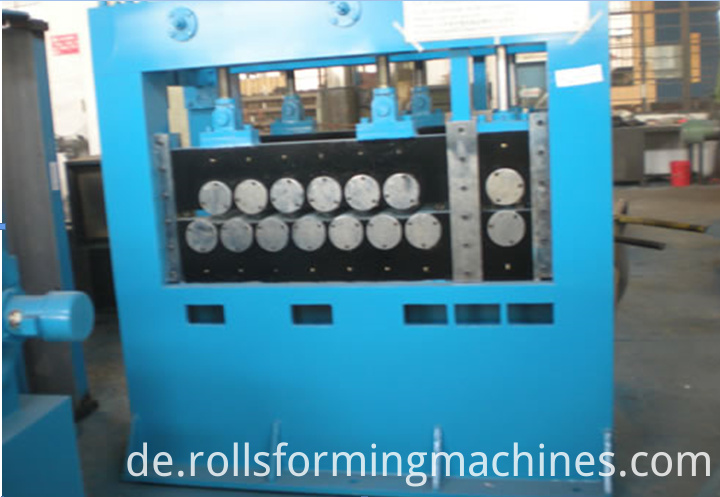

levleing unit
3.3 Hydraulische Quetschzuführung mit Schaufelplatte
Pinch-Feeder: Bestehend aus Basis, Ständer, Rollensitz, Doppel-Pinch-Einzugswalzen, die Hebe-und Niederdrück-Mechanismus für oben Walze, Antriebsmotor.
Das Hoch-Runter-Bewegen der oberen Presswalze: um Φ70 x 150mm Hydraulikzylinder, zwei Stck.
Der Antriebsmotor: 4kW Zykloidenmotor.
Schaufelblech: Schweißaggregat mit Stahlplatten, zwei zungenförmige Platten (große zum Auf- und Abbewegen, kleine zum Aufweiten und Zusammenziehen)
Hydraulikzylinder für große Federbewegungen: Φ80 × 400mm
Hydraulikzylinder für kleine Zungenexpansion Φ63 × 400mm-


3.4.Übertragungsrollentabelle
Abmessungen: 2000 mm Länge x 500 mm Breite
Bestehend aus 4 Stück Φ100 x 600 Rollen, Stahlplatten, Ketten.

slitting line 1
3.5 Seitenführung
Struktur: vertikale Rollen, um die fortschreitende Position des Streifens in der Mittellinie zu beschränken.
Vertikale Rollen: zwei Paare, Φ80 × 110mm, 40Cr, Hochfrequenz-Abschrecken
Um vertikale Rollen durch Gewindespindeln mit Einstellbereich zu justieren: 100-400mm
3.6.Leveliermaschine
1) Besteht aus Hebel, Hebelantrieb und Encoder, um die Länge zu fixieren.
2) Antrieb besteht aus Basis, ZQ500 Untersetzungsgetriebe, 37KW DC-Motor, Eurotherm 590 DC-Geschwindigkeitsregler, Kupplungen, Bremse und Getriebe.
3) Leveler besteht aus Basis, Rahmen, Sitze von oben und unten Rollen, oben Balken, Schiebe Achsblock, 15 Richtwalzen (7 über 8 Walzen), eine Reihe Sicherungswalzen für jeweils oberen und unteren Richtwalzen Niederhalter durch Elektromotoren (Zykloid-Reduziergetriebe mit 2,2 kW) Auf-Ab-Mechanismus für die aufwärtsführende Walze.

3.7.Hydraulische Schere
Bestehend aus Rahmen, Führungsschiene, Gleitmesserhalter, hydraulischem Abschaltmechanismus.

Der Hydraulikzylinder für die Scherung: Φ160 x 200mm, ein Stück

3.8.Stacker
Bestehend aus Tischgestell und Laufmechanismus usw.

Antriebsmotor: 3KW Zykloidenmotor.

Produktgruppe : Linie/Cut Länge Linie schneiden
