Zhongtuo Roll Forming Machinery Co., ltd

Neue und gebrauchte Schnitt auf Länge Linien
Neue und gebrauchte Schnitt auf Länge Linien
Neue und gebrauchte Schnitt auf Länge Linien
Neue und gebrauchte Schnitt auf Länge Linien
Neue und gebrauchte Schnitt auf Länge Linien

Neue und gebrauchte Schnitt auf Länge Linien

Einheitspreis: USD 20000 - 50000 / Set/Sets
Zahlungsart: T/T,L/C,D/A,D/P
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 45 Tage

Kontaktieren jetzt In den Warenkorb

Additional Info

    Verpakung: nackte Verpackung

    Produktivität: 30 set

    Marke: Zhongtuo

    Transport: Ocean,Land,Air

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE, ISO, SGS

Produktbeschreibung

Neuen Schnitt auf Länge Linien

Kurze Einführung:

Für den Schnitt auf Länge Produktionslinie besteht aus folgenden Elementen: Laden Auto, Bandhaspel, präzise Begradigen und leveling Maschine, mittlere Brücke, Abweichung, Gerät, Servo Korrektur fixer Größe Maschine, hohe Drehzahl Scheren System, Airflex-Spulensystem, automatische Stocker, Rundlauf-Tabelle und Paket-System, Hydrauliksystem, Pneumatische Geräte, PLC-Steuerung.

A: grundlegende Parameter dieser Maschine:

Materialstärke: 0,30 mm-2.50

Coil Breite: 500--1600mm

Innendurchmesser der Spule: φ 450 bis 650mm

Coilgewicht max.: 15 Tonnen

Toleranz: ± 0,5 mm und Länge 2000 mm, Diagonale ±0, 5 mm innerhalb von 2000 mm.

Scheren-Länge: 400-4000mm

Produktion-Arbeitshöhe: 1150mm

Arbeitsgeschwindigkeit mit Storage-Grube: 60m/min

Hinweis: Produktionslinie Laufrichtung (in der operativen Seite) von links nach rechts (die volle Länge des Boards ist nicht mehr als 23 Meter). Und die Grube Speicher empfohlen Größe: 5 Meter lengthx2 m Breite x 4 Meter Tiefe

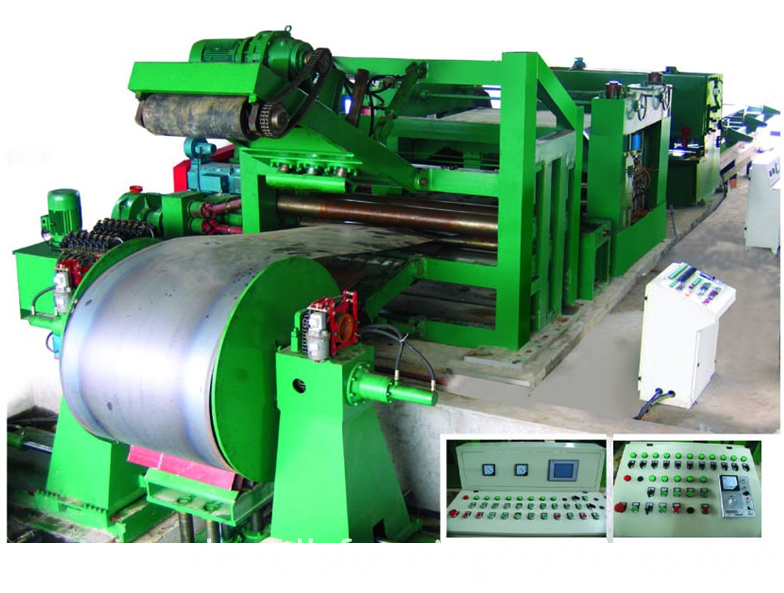

cut to length S

B: Grundelemente der Schnitt auf Länge Maschine




C . Kurze Einführung einiger Elemente

15 Tonnen laden Auto

Struktur

Vor allem dieses Gerät besteht aus der Auto-Platte, Zylinderblock, und Zylinder und zu Fuß-System. Bei arbeiten, die Platte auf den Zylinder an der Spitze der unwinding Rad, Öl Zylinder, die Platte bis zum oberen Rand der entrollter, Drehachse, Start zu Fuß Bandhaspel Mittelstellung, Motor entrollter wird Spule spannen Stahl. Das Auto geht es entlang der Strecke zurückzukehren.

2 . Parameter :

(1) Coilbreite:1600 mm

(2) Coilgewicht: 15 t

(3) 160mm Durchmesser-Zylinderhub Bohrung, Hub 600 mm

(4) walking Motorleistung: 3 KW - Wenn sie mehr Energie haben?

(5) Automobilhersteller ändern wir Sperma aber Preis wird höher sein
(6) Reducer: 15 Tonnen

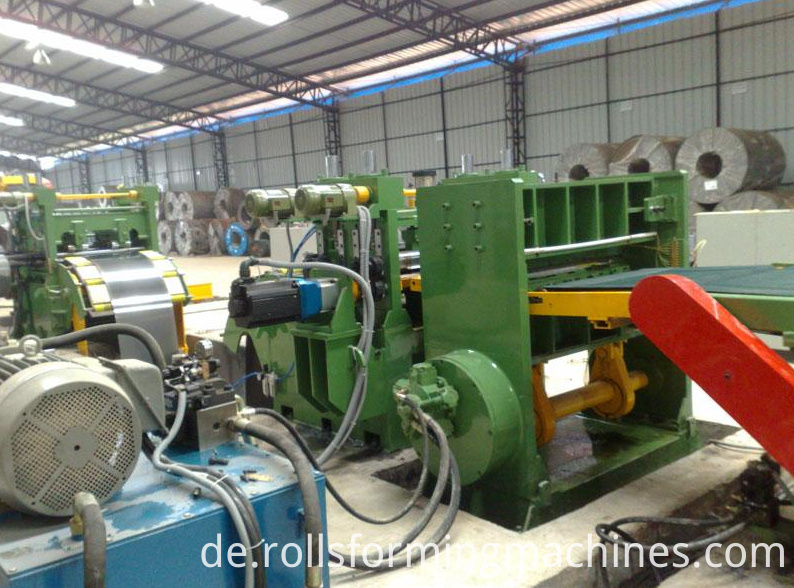

cut to length machine

3. präzise Begradigen und Abgleich machine

Die Schule flache Maschine mit Getriebeantrieb Feld Kardangelenk und Initiative, Blatt geschickt Einschreibung flach und Fortgeschrittene nach positiver und negativer Richtung wiederholte Verformung erreicht der Zweck des Abgleichens, hauptsächlich besteht ein Frame Maschinenteil, Roll Arbeitsteil, heben und die Übertragung-Teil. Der Rahmen nimmt Stahlplatte geschweißt im Feld Typstruktur, das Arbeiten roll Teil, anhebende Teil und das Rahmenteil sind organisch kombiniert, die Form ist Roman, die Struktur ist vernünftig, und empfiehlt sich die Installation und Wartung. Arbeit Rollen für die Vorderseite der Walze, die Sub-Abschnitt des Laufwerks Kardangelenk. Oberen und niedrigeren aktiv, verschiedene materiell Platte, die entsprechende Schule zu erreichen. Bewegungen der Rolle ist die Zeile Arbeit Roll, den Abstand zwischen der Anpassung und der Hand Rad Schneckengetriebe Stab Generierung beweglichen Walzdraht zur Erreichung des Ziels die obere Reihe der Walzen zu heben. Fahren Sie durch den Motor, Druckminderer.

1 . Die wichtigsten Parameter

(1) Abgleich der Materialdicke: 0.30 2,50 mm

(2) Breite: 1600 mm

(3) Welle: φ110mm 40Cr Mittelfrequenz abschrecken 50 – 58 Grad Abgleich.

(4) Hauptmotor: 11KW - Sperma

(5) Abschwächer: 155 Typ Schneckengetriebe Reduzierstück Guomang, diese Marke?

Intermediate-Brücke

Das Gerät ist ein Hilfsmittel der Produktionslinie, welche hauptsächlich aus Übergangsbrücke, eine linke eckige Klammer und eine Basis besteht. Seine Aufgabe ist es die Platte vom ersten Betreten der Grube, die Brücke erhebt sich Teller in eine parallele erste Maschine; Aufhebung der Brücke wird durch einen Zylinder gesteuert.

Steering-Gerät

1, Struktur

Das Gerät ist ein Hilfsmittel der Produktionslinie, die hauptsächlich aus drei Walzen der Übergang, der linken und rechten Rahmen, Führungsrolle und der Basis zusammengesetzt ist. Das Gerät verfügt nicht nur über eine Stahlplatte und aus der Grube gezogen wird nicht mehr Ursache Verformung Funktion, Installation auf der linken Seite und rechts Innenseite Maschinenrahmen der beiden Paare Führer Roll, biegen können durch Handrad, eisernem Schraube horizontal verschieben steuern die Fahrstellung des Tellers.

2. Main-Parameters:

(1) Guiding-Breite:1600 mm

(2) Rollendurchmesser:φ70mm

side guid roller

3. Roll Servo-Schlichteanlage

Struktur

Nutzung: Diese Maschine dient hauptsächlich zur Einstellung der Größe. Dieser Teil besteht hauptsächlich durch die folgenden Elemente: Traktion Achse und feste Achse, Rahmen, die Basis, der Übertragung Teil, Servomotor und Spezial-Getriebe-Abschwächer.

Die wichtigsten Parameter;

(1) feste Rollendurchmesser = 120mm

(2) Zugkraft-Maschine = 50mm: 55 % 40Cr Frequenz abschrecken, Oberfläche hart das Verchromen und Polyurethan Gummi Schaft.

(2) Feste Rolle Länge: 1700 mm

(3) Servomotor: 7.5kw Shandong Zibo
(4) Abschwächer: Servo-Reduzierstück

second leveling system

Scheren-System (high-Speed-Schneidemaschine)

Struktur

Hauptsächlich von Links und rechte eckige Klammer, Pleuelstange, obere und untere Revolver, Arbeitstisch, Antriebsmotor und andere Teile der Komposition. Kann auch sein, dass ein Benutzer auch auf Benutzeranforderungen stützen kann.

Die wichtigsten Parameter:

(1) die maximale Scherung-Dicke: 3mm

(2) max. Breite: 1600mm

(3) Motorleistung: 7.5KW Shangdong Zibo?

(4) Klingenmaterial: 9CrSi, Servo-Spule Fütterungssystem.

cut to length 65

Stapeln Sie automatisch Machine

1. Struktur

Für die selbstschließenden Maschinensystem ist es vor allem für das Blatt zu machen, ordentlich und sauber und von quer Frame und vertikale Schallwand. Für verschiedene Einbaulänge des Blattes, bereinigt es Bereich innerhalb von 500-3000mm. Die Schallwand-Platte könnte auch entsprechend der Spulenbreite eingestellt werden. Stapelbarer Maschine nimmt Zylinder anpassen, Palettierroboter Maschinen bestehen hauptsächlich aus Motor und Roller Zylinder Palettieren zu Fuß. Seine Funktion liegt in der leeren Blatt Stapeln ordentlich, Start Motor wird ordentlich Blatt geschickt selbstschließenden Bühne auf die Verpackung-Bühne, das Gerät mit einem materiellen Form Stapeln werden.

Produktgruppe : Linie/Cut Länge Linie schneiden
