Zhongtuo Roll Forming Machinery Co., ltd

1600mm 6mm Ablängen zum Verkauf
1600mm 6mm Ablängen zum Verkauf
1600mm 6mm Ablängen zum Verkauf
1600mm 6mm Ablängen zum Verkauf
1600mm 6mm Ablängen zum Verkauf

1600mm 6mm Ablängen zum Verkauf

Einheitspreis: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Minimum der Bestellmenge: 1 Set/Sets
Lieferzeit: 45 Tage

Kontaktieren jetzt In den Warenkorb

Additional Info

    Verpakung: Nacktpackung

    Produktivität: 30 set

    Marke: Zhongtuo

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : CE, ISO, SGS

Produktbeschreibung

1600mm Breite x 6mm Zum Verkauf geschnitten, gebrauchte Zuschnitte, CTL Werkzeug

Kurze Produktion von geschnittenen Produktionslinien:

Durch das Zuschneiden der Maschine, können wir spezielle Länge Blatt aus der Spule egal, Farbe Stahl Spule, Glas oder Eisen. Diese abgelängte Linie könnte verwendet werden, um eine Dicke von 0,3 bis 6 mm Material innerhalb der Breite von 1700 mm zu verarbeiten. Die Ablängmaschine besteht aus folgenden Elementen: Abwickelhaspel, erstes Nivelliersystem, Bandzuführsystem, zweites Zeitnivelliersystem, Lenksystem, Schersystem, Bandtransportband und automatischer Stapler.

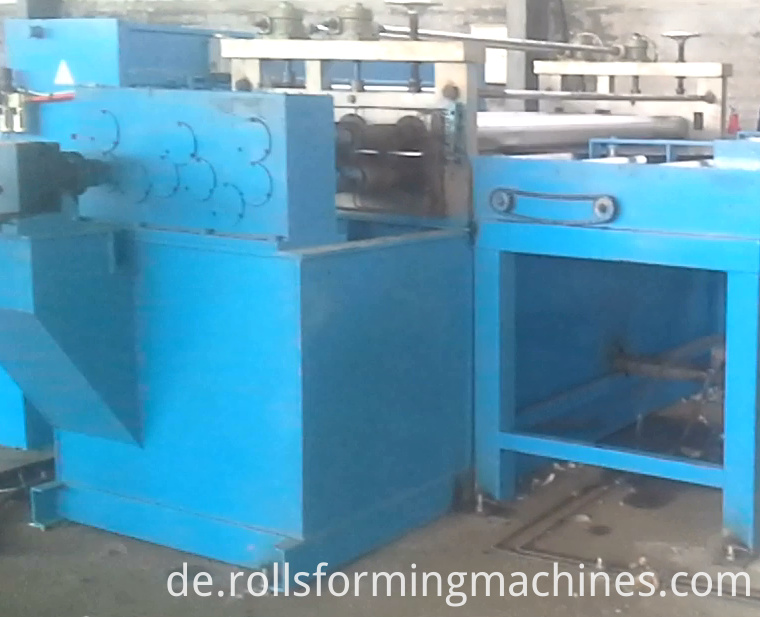

cut to length 65

Produktionslinie Parameter :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

Grundlegende Einführung jedes Elements:

1. Auto von Decoiler laden

Struktur :

Es besteht hauptsächlich aus den folgenden Elementen: Laden von Auto und Rahmen, Zylinderblock, Zylinder und Laufsystem. Wenn Sie verwenden, stellen Sie bitte die Spule an der Oberseite des ladenden Autos, dann wird der Zylinder bis zum Abwickelzentrum zentrieren, r, gehen Sie Motor zur Mittelposition der Abwickelvorrichtung gehen, Abwickler wird die Spulenspannung bilden und dann anfangen zu arbeiten.

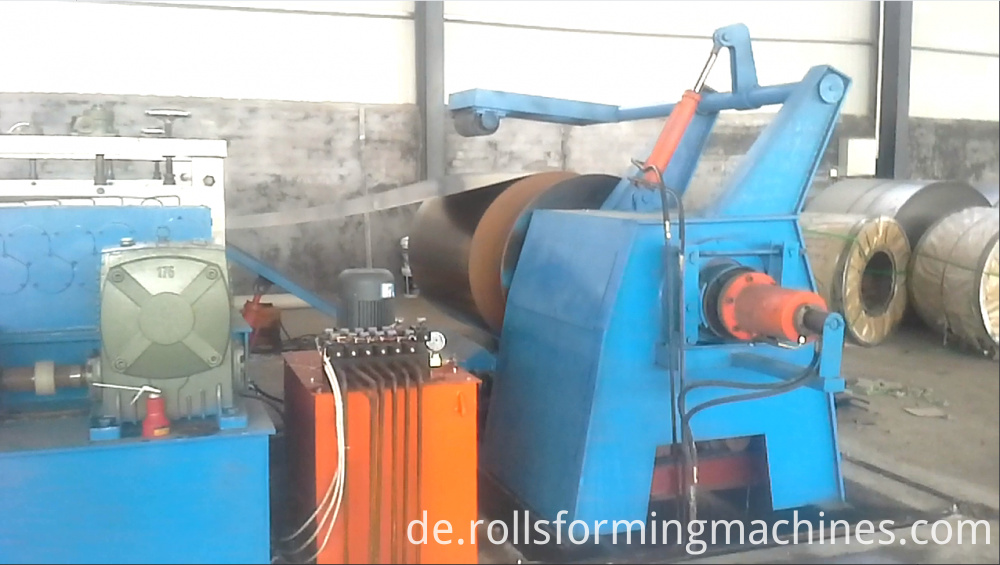

decoiler of cut to length

2. 12 Tonne Decoiler

Struktur:

Diese Maschine besteht aus einem Abwickelhaspel vom Typ mit einseitigem Ausleger und hydraulischer Expansion, mit dem Spindelteil und dem Übertragungsteil.

Erstes Nivelliersystem

Struktur :

Das Nivelliersystem besteht aus zwei Traktionswellen, 15 Nivellierwalzen, sieben Oberwalzen und acht Nachlaufwalzen. Es ist hauptsächlich für das Geben der Energie der Spule und nimmt Spule zur Maschine durch das Füttern. Die Laufgeschwindigkeit ist einstellbar. Frequenzumrichter mit variabler Frequenz wird vom Motor gesteuert. Die Walzenoberfläche wird plattiert.

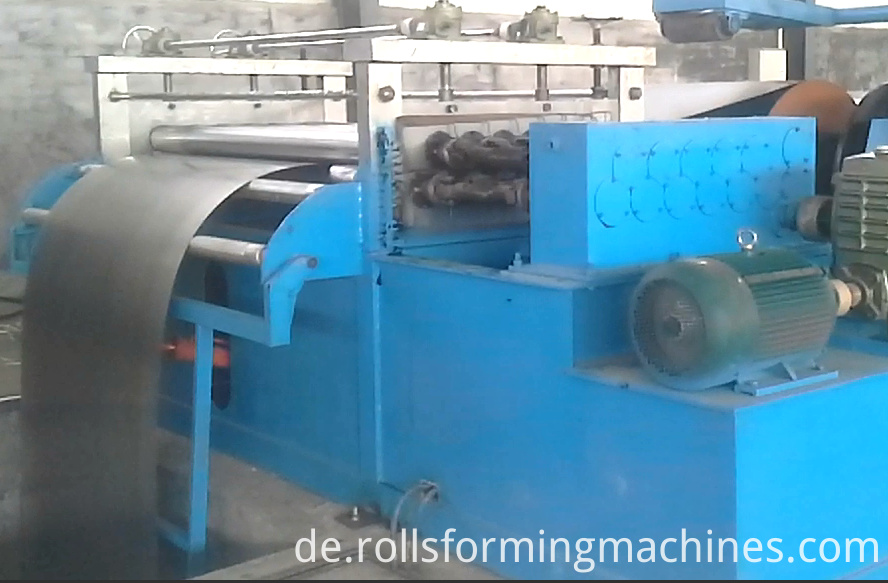

first leveling system of cut to length machine

3. Übergangsbrücke :

Übergangsbrücke ist so etwas wie Brücke; Es dient zur Übertragung der Spule vom ersten Nivelliersystem zum zweiten Nivelliersystem. Wenn die Spule aus der ersten Nivellierung kommt, wird die Brücke auf dem gleichen Niveau des Eingabeblatts sein. Wenn Sie die Spule in die Speichergrube einlassen, ist die Brücke ausgefallen. Zwischen den ersten Nivelliersystemen bis zum zweiten Nivelliersystem wird es eine Lagergrube geben, die nicht notwendig ist. Wenn dies der Fall ist, wird die Arbeitsgeschwindigkeit sehr hoch sein. Ohne Speichergrube wird die Arbeitsgeschwindigkeit der Maschine wesentlich geringer sein.

4. Servolösungssystem und zweites Nivellierungssystem .

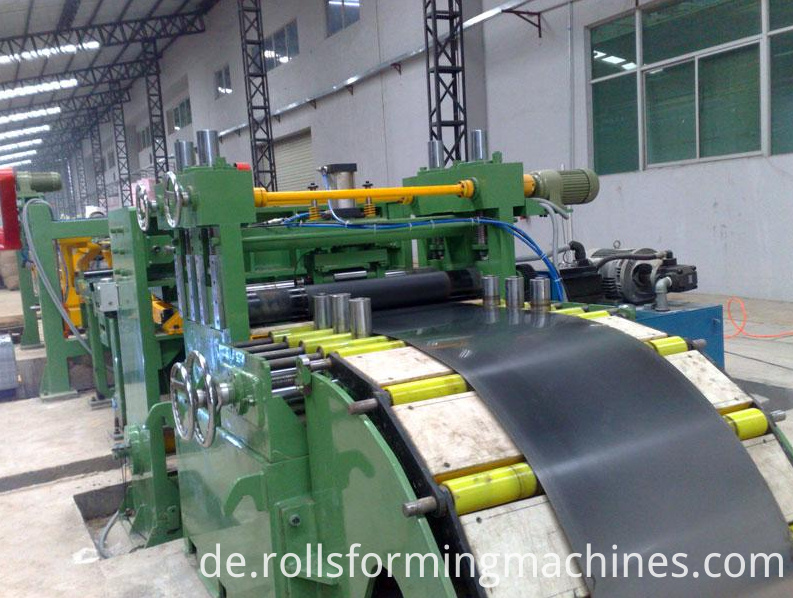

second leveling system

5. 4 × 1600mm Hochgeschwindigkeitsscherensystem .

6. Servo-Förderspulenplattform

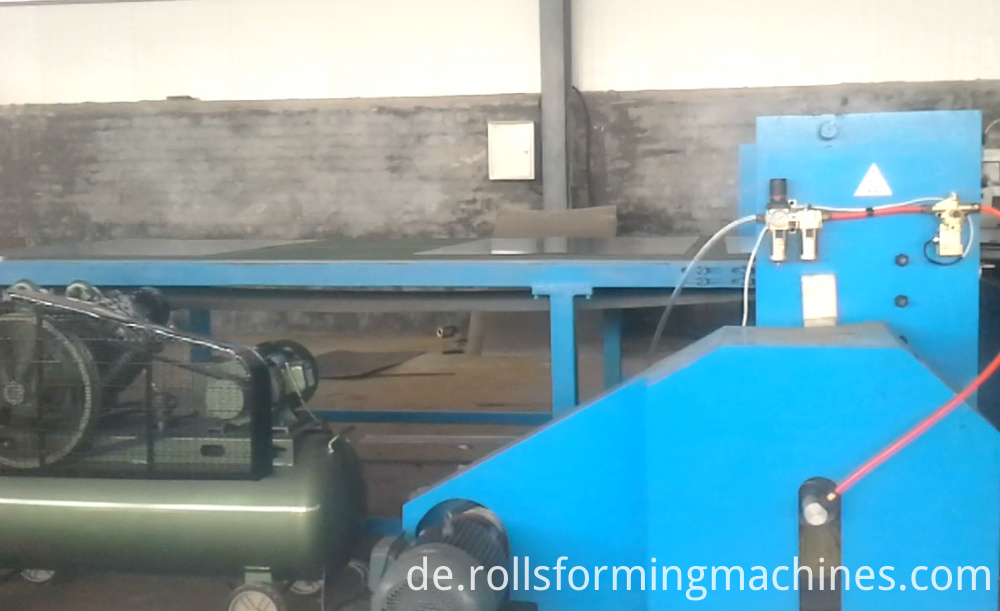

transmisson table of cut to length machine

7. Automatischer Stapler

runout table
