Zhongtuo Roll Forming Machinery Co., ltd

Hochfrequenz geschweißte Schlauchformmaschine
Hochfrequenz geschweißte Schlauchformmaschine
Hochfrequenz geschweißte Schlauchformmaschine
Hochfrequenz geschweißte Schlauchformmaschine
Hochfrequenz geschweißte Schlauchformmaschine

Hochfrequenz geschweißte Schlauchformmaschine

Zahlungsart: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,FCA,CPT
Minimum der Bestellmenge: 1 Bag/Bags
Lieferzeit: 90 Tage

Kontaktieren jetzt In den Warenkorb

Herunterladen:

Basisinformation

    Modell: ZT-008

    Bedingung: Neu

    Kundenspezifisch: Kundenspezifisch

    Anwendung: Industrie, Dekoration

    Art: Hochfrequenz-Schweißrohr-Mühlenlinie

    Product Name: Tube Roll Forming Machine

    Work Speed: 0-90m/min

    Work Space: 60*7 M

    High Frequency: 300kw

Additional Info

    Verpakung: NACKENVERPACKUNG

    Produktivität: 0-90M/MIN

    Marke: ZHONGTUO

    Transport: Ocean,Land

    Ort Von Zukunft: CHINA

    Zertifikate : CE ISO SGS

    HS-Code: 845522

    Hafen: TIANJIN,QINGDAO,SHANGHAI

Produktbeschreibung

Hochfrequenz geschweißte Schlauchformmaschine


High-Tech-Anwendung für die Rohrherstellung, PLC-Contorl-System, Arbeitstatble und einfach zu bedienen und zu pflegen. Auf der Konstruktion und Präzision, um das Vorausmaß in diesem Bereich zu erreichen. Von der Zufuhr bis zum Schneiden kann die Arbeitsgeschwindigkeit der Maschine mit der Änderung der Rohrgröße eingestellt werden.


Eine Maschine kann das runde Rohr, das quadratische Rohr und das rechteckige Rohr herstellen, wir passen den richtigen Maschinentyp entsprechend der Rohrgröße und der materiellen Stärke an.

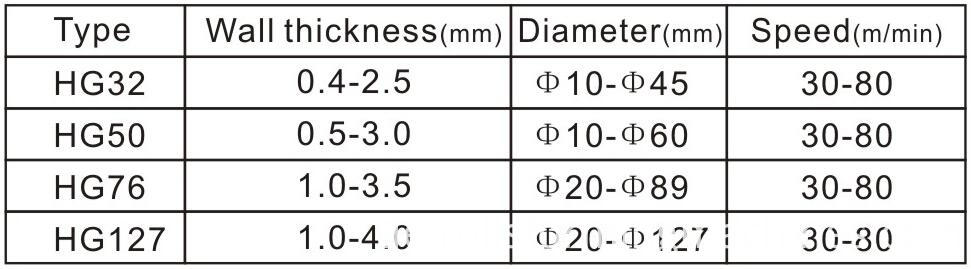

Hier sind die wichtigsten Typen für die Rohrherstellungsmaschine:

pipe making machine types


Die gesamte Produktionslinie umfasst die Abwickel-, Scher- und Stumpfschweißmaschine, den Vertikalspeicher, die Umformeinheit, das Hochfrequenzschweißsystem, die Größeneinheit, das Schneidsystem und den leistungsstarken Produkttisch.

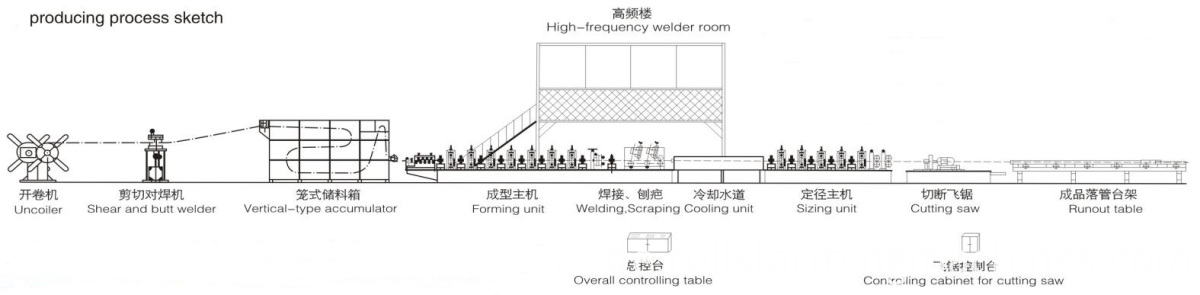

Das Produkt-Flow-Foto kann Ihnen helfen zu wissen, wie die Maschine funktioniert:

product flow

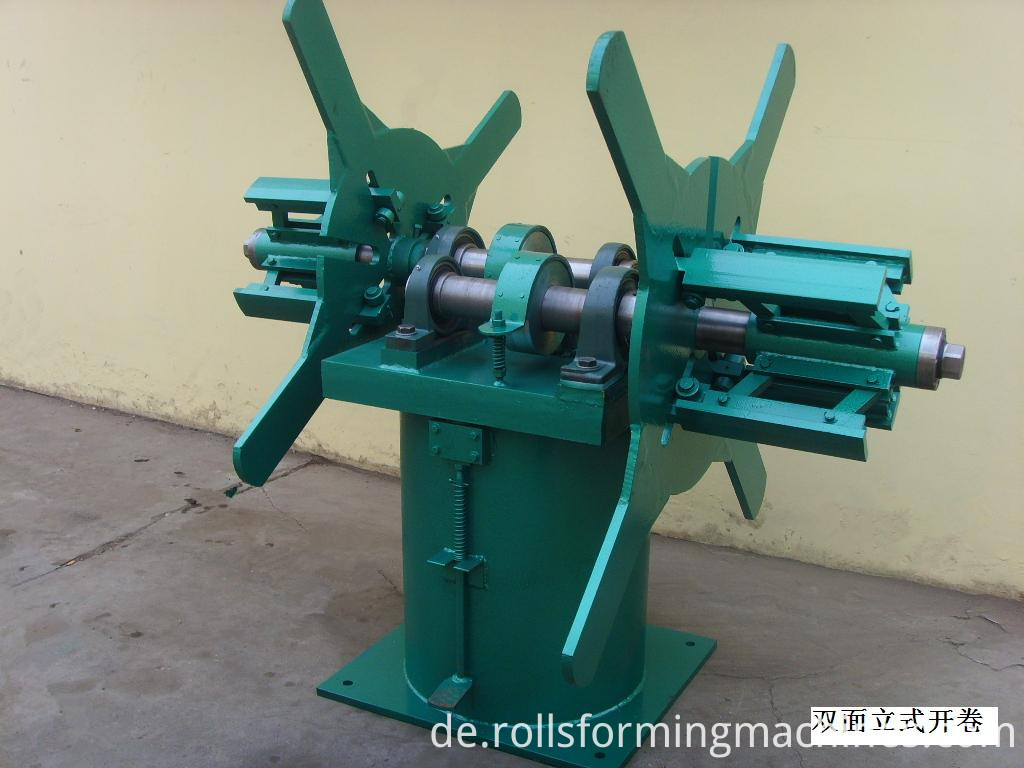

Wir stellen die Doppelkopfabwickelvorrichtung mit der Rohrherstellungsmaschine zur Verfügung, die Doppelkopfabwickelspule kann die Spule sehr schnell ändern, damit sie die hohe Arbeitsgeschwindigkeit zusammenbringen kann. Jeder Kopf kann die Spule von 1,5-2 Tonnen laden. Hier ist das Uncoil-Foto bitte überprüfen:

decoiler for tube roll forming machine


Für den Materialspeicher haben wir zwei Maschinen zur Auswahl:

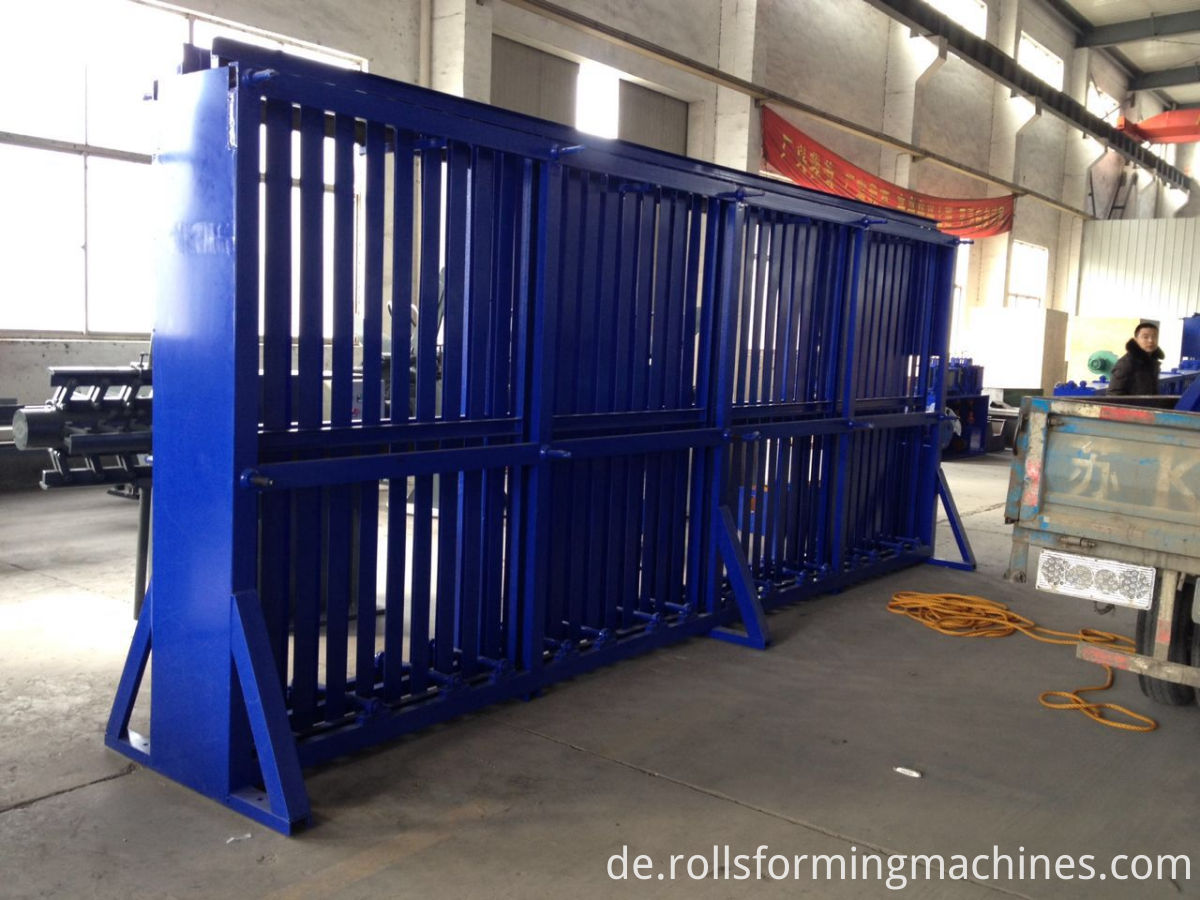

Der erste ist ein vertikaler Akkumulator , die Funktion besteht darin, genügend Material aufzubewahren, damit die Maschine beim Schneiden und Schweißen arbeiten kann.

1. Konstruktion: Stahlblech geschweißt, mit Auto-Feeder und Pull-Material-Einheit

2. Weg einstellen: von Hand

3. Speicherkapazität: 150-300m,

4. Länge: 5,5 * 2,8 m

material storage for tube roll forming machine

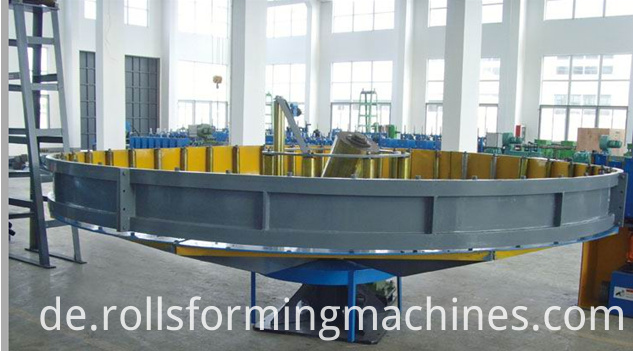

Die zweite Art ist die horizontale Ansammlung , die Hauptfunktion ist, eine bestimmte Menge des Stahlstreifens für das Versorgen der Hauptmaschine zu speichern, bevor es das Kopf- und Endschweißen durchführt, um sicherzustellen, dass die ununterbrochene Produktion der Hauptmaschine ohne anzuhalten ist.

1. Akkumulationsdurchmesser: 5m

2. Spulenbreite: 240 * 530mm (entsprechend der Rohrgröße)

3. spule dicke: 1,5-4mm (je nach rohrgröße)

4. Fütterungsgeschwindigkeit: 120-200m

Strukturform: Reversierstand, Quetschzuführungsstruktur (22kW AC Geschwindigkeitseinstellungsmotor), Hauptkörper des Akkumulators (30kW AC Geschwindigkeitseinstellmotor)

material storage

Die Funktion der zwei Typeneinheiten ist gleich, je nach der Maschinenproduktivität kann der Kunde den gewünschten auswählen. Die erste kann viel Kosten im Vergleich zum zweiten Typ sparen, aber die Materiallagerlänge ist geringer als die zweite. Der zweite Typ kann stabiler arbeiten und schützt die Materialoberfläche ohne Beschädigung und längerer Instore.

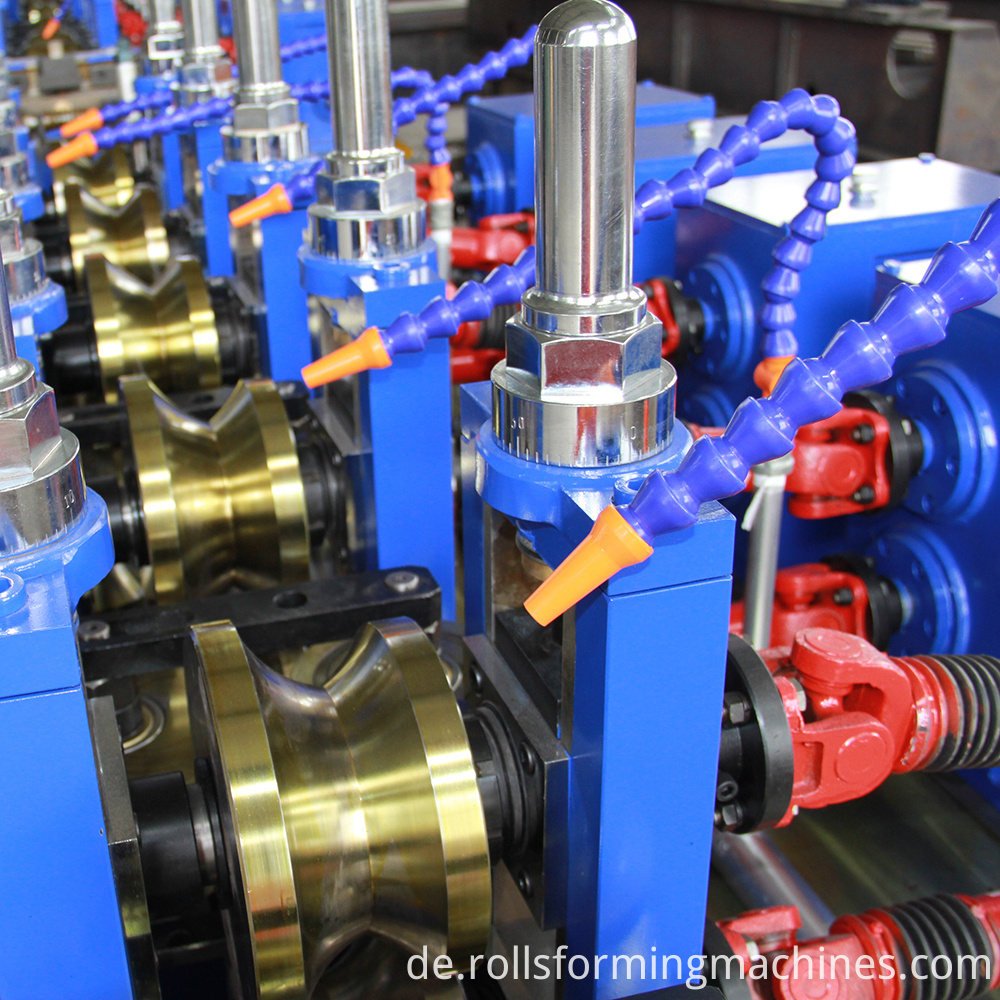

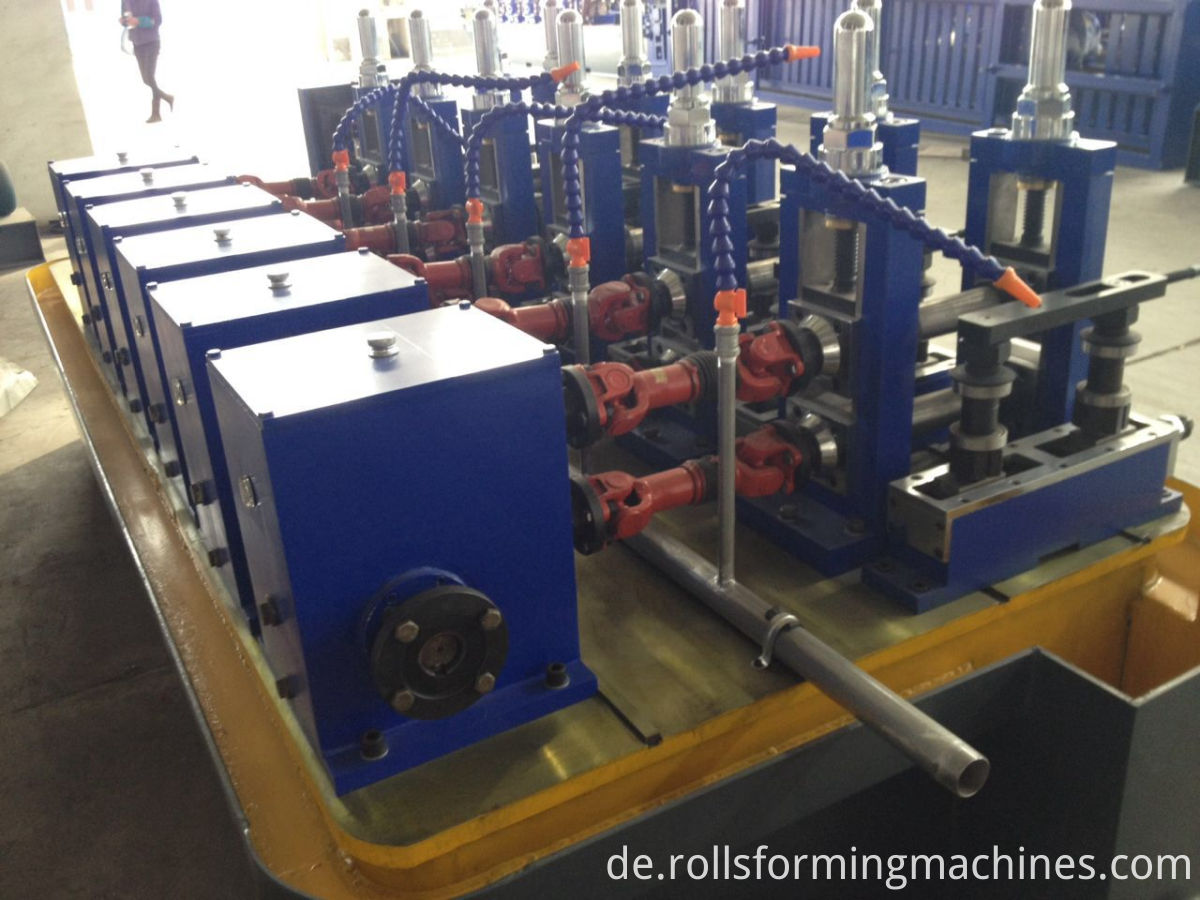

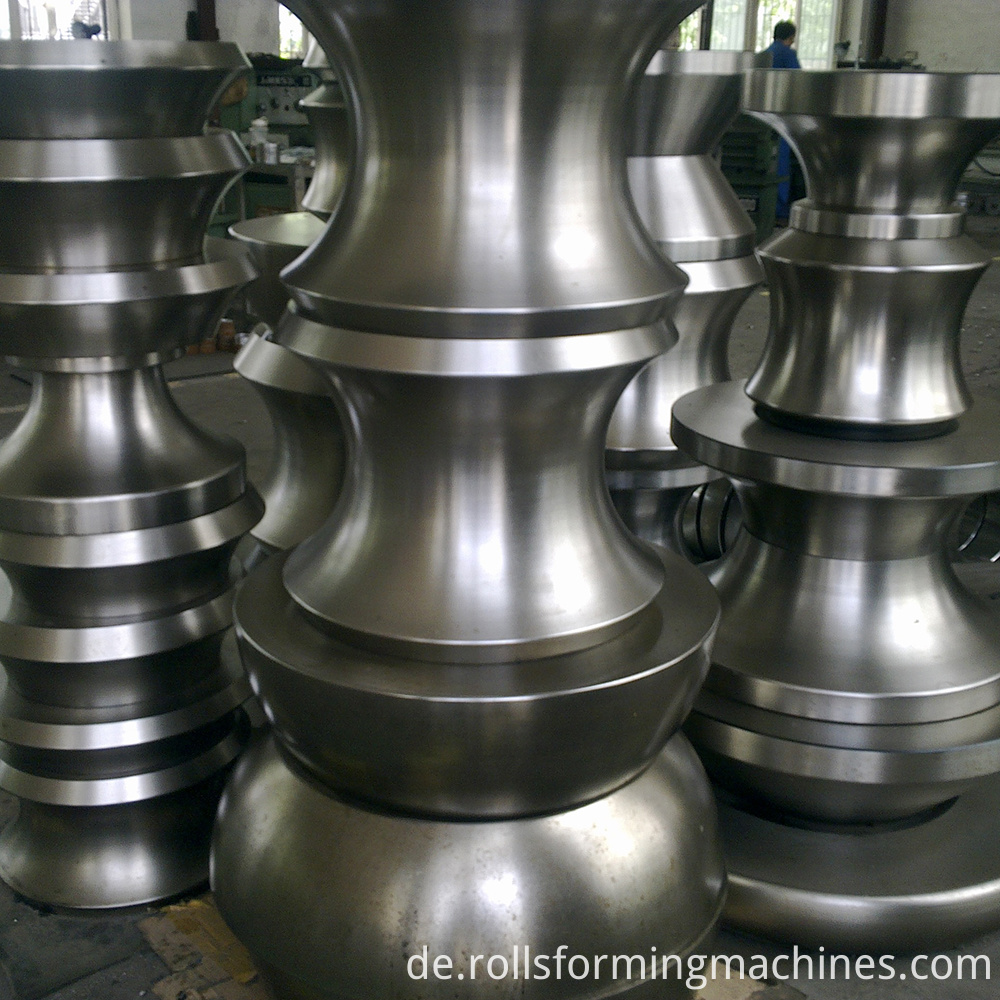

Das Wellenmaterial ist 40Cr, und Rollenmaterial Cr12 sowohl für die Formeinheit und Schlichte uni t. Die Anzahl der Wellen hängt von der Rohrgröße oder vom Maschinentyp ab.

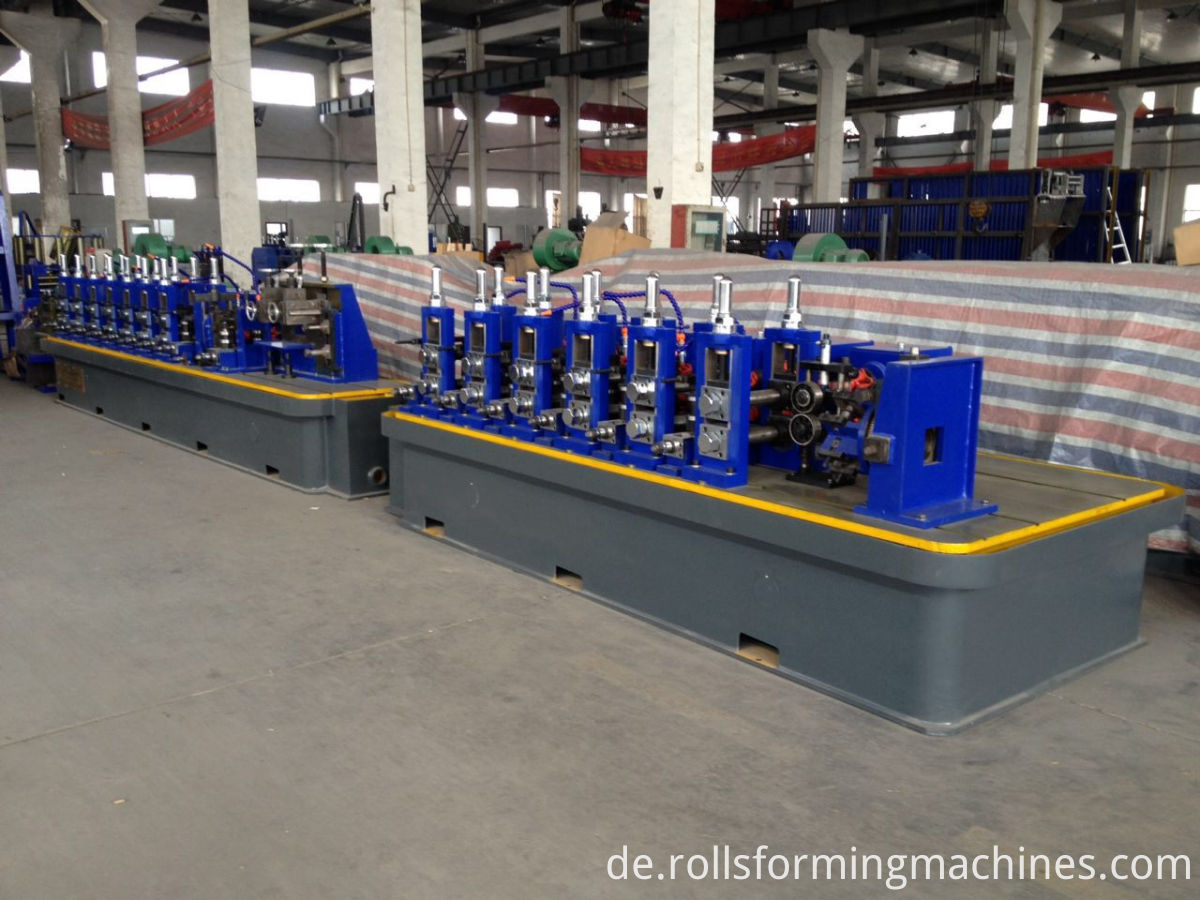

tube roll forming machine


tube roll forming machine

tube roll forming machine

tube roll forming machine

tube roll forming machine

Wie wir wissen, egal welche Rohrform wir herstellen, der erste Schritt besteht darin, sie rund zu machen, das ist die Formungseinheit.

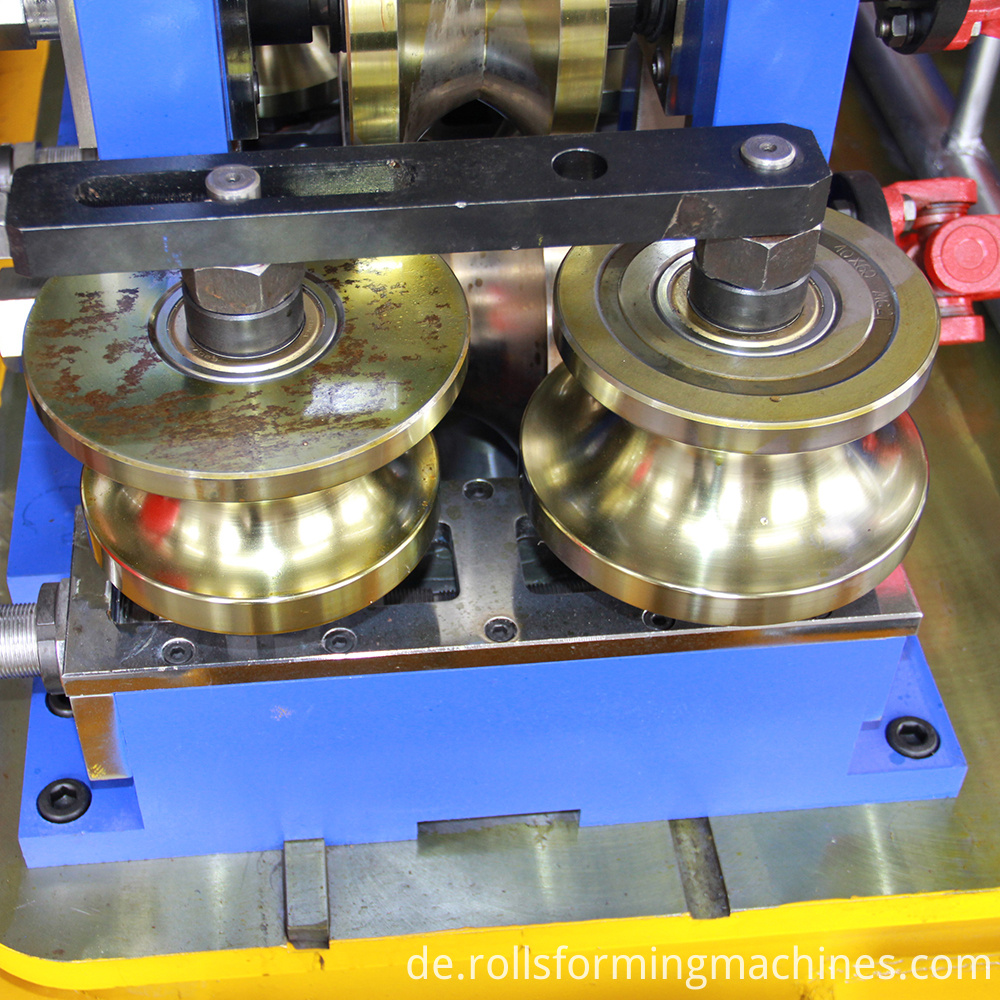

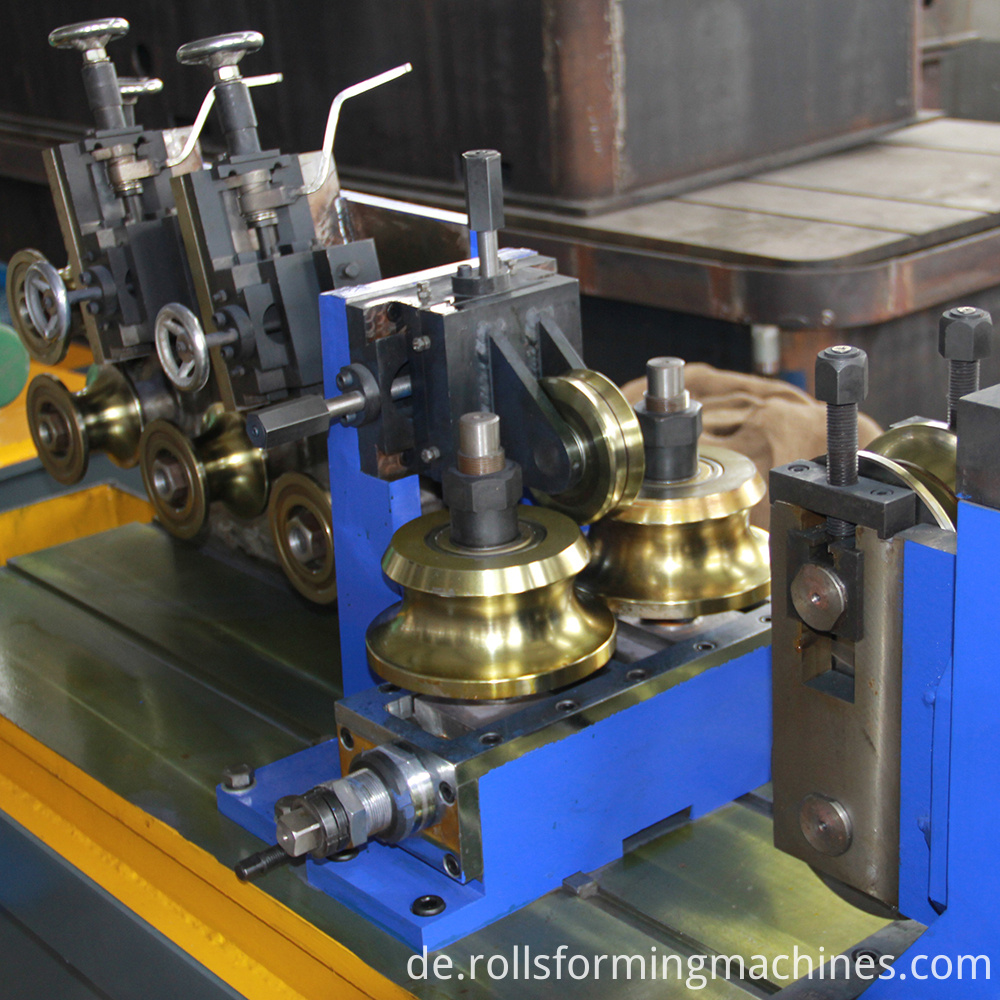

Die Schlichtmaschine mit Form wird die Form für das, was wir brauchen, wie die runde Form, das Vierkantrohr und das Rechteckrohr, herstellen. Sowohl die Formeinheit als auch die Größeneinheit umfassen den Putenkopf, er kann das Rohr besser zur nächsten Einheit führen und richten.


Zwischen der Formeinheit und der Kalibriereinheit werden wir das Hochfrequenzschweißsystem einsetzen . Es ist in Baoding Stadt gemacht,

solide Zustand Hochfrequenzschweißer, Gleichrichterschrank, Inverterschrank, Transformator, Arbeitsplatte, Wind- und Wasserkühlung.



Für das Übertragungssystem nehmen die Maßeinheit das formende Maschinen- und Maßmaschinenantriebssystem, der Hauptmotor durch Reduzierer, Getriebe, Universalantriebswelle die horizontale Rolle, vertikale Rolle für nicht angetriebene Rolle fest.

pipe making machine

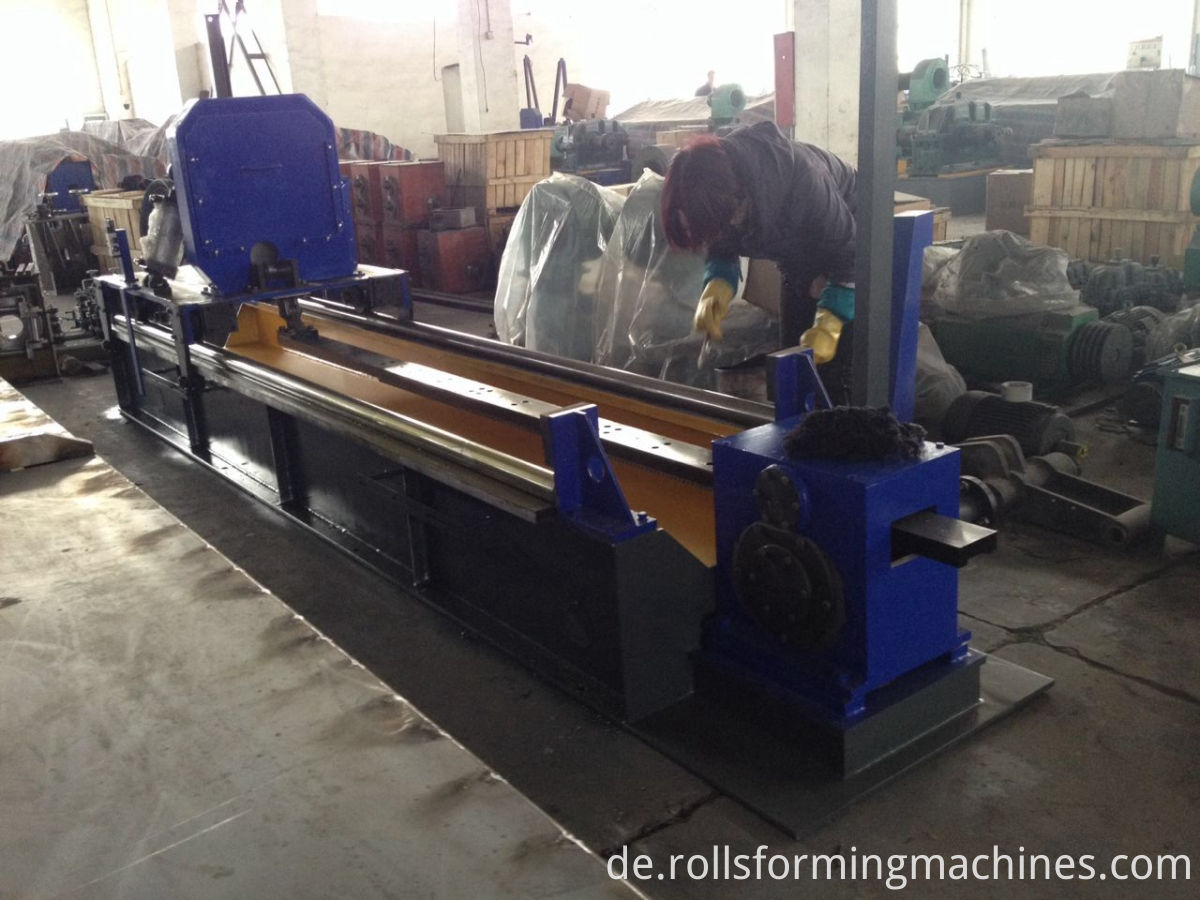

Das Schneidesystem ist das computergesteuerte fliegende Sägenschneiden, es kann die Maschinenproduktionsgeschwindigkeit zusammenbringen. Das Tracking-Schneiden macht es sicherer.

pipe making machine

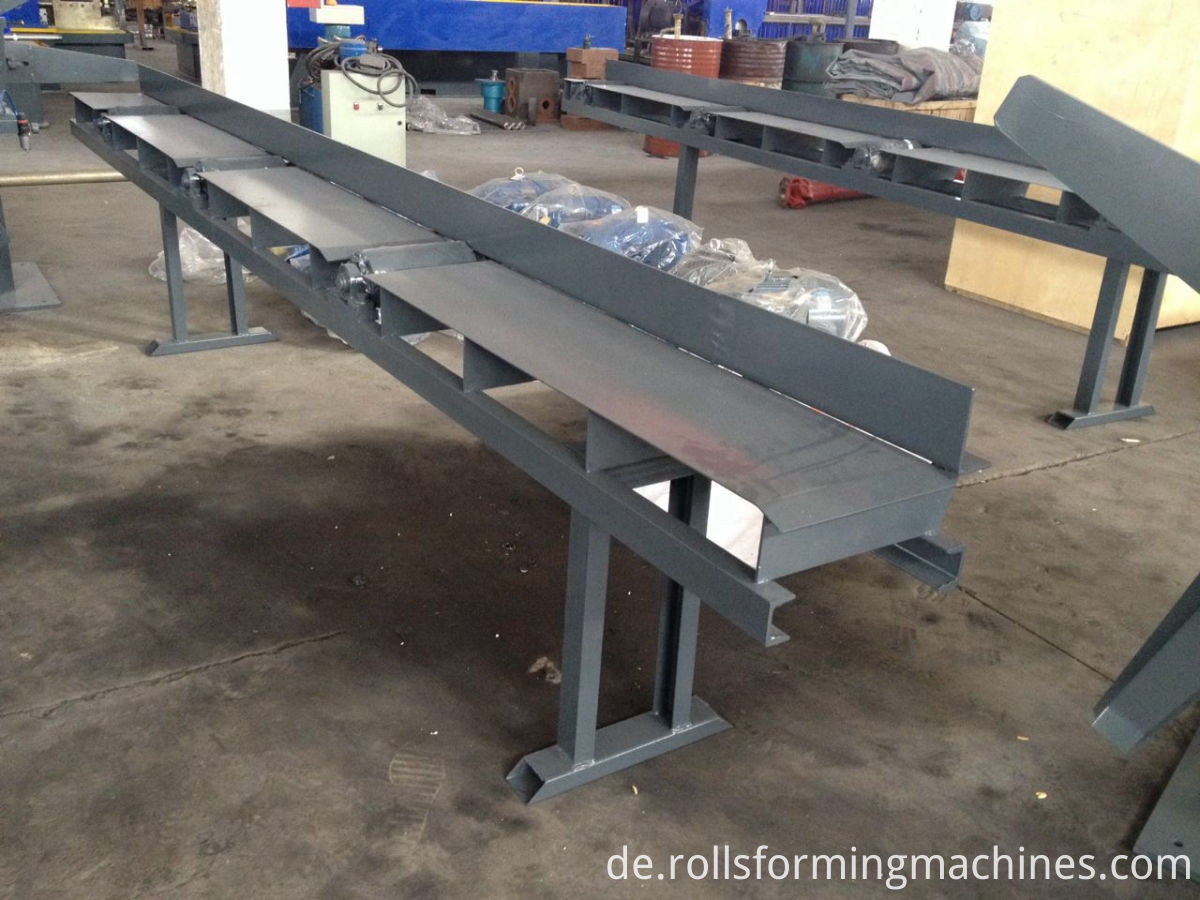

Wir stellen den 9 Meter langen, leistungsstarken Tisch zur Verfügung, um das Produkt zu sammeln.

table

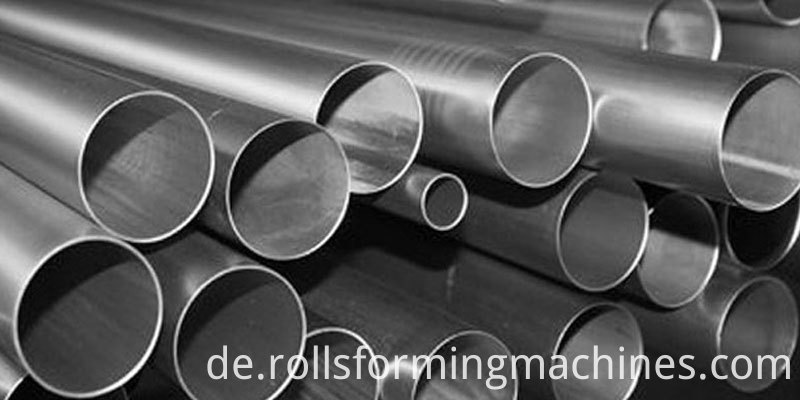

Hier ist das Rohr Produkt von unseren Maschinen gemacht:

pipe


Bitte zögern Sie nicht, mich zu kontaktieren, wenn Sie sich für die Rohrherstellungsmaschine interessieren.

zhongtuo machine
