Zhongtuo Roll Forming Machinery Co., ltd

HG165 große Durchmesser Rohrwerk aus Kohlenstoffstahl
HG165 große Durchmesser Rohrwerk aus Kohlenstoffstahl
HG165 große Durchmesser Rohrwerk aus Kohlenstoffstahl
HG165 große Durchmesser Rohrwerk aus Kohlenstoffstahl
HG165 große Durchmesser Rohrwerk aus Kohlenstoffstahl

HG165 große Durchmesser Rohrwerk aus Kohlenstoffstahl

Einheitspreis: USD 290000 - 350000 / Bag/Bags
Incoterm: FOB
Minimum der Bestellmenge: 1
Lieferzeit: 60 Tage

Kontaktieren jetzt In den Warenkorb

Additional Info

    Verpakung: nackte Verpackung

    Produktivität: 60m/min

    Marke: Zhongtuo

    Ort Von Zukunft: China

    Versorgungsmaterial-Fähigkeit: 30 sets/month

    Zertifikate : ISO, CE9001

Produktbeschreibung

HG-165 groß Durchmesser Rohrwerk aus Kohlenstoffstahl
Die Mühle dient zur Herstellung von runden Rohr Φ76 mm-Φ168 mm Dicke von 2,0 bis 5,0 mm aus kaltgewalzte und warmgewalzte Spule-Streifen durch nicht geschlossene Stahlrohr Blank mit seinen nachfolgenden Schweißen in Rohr, Rand Heizung mittels solid-State Hochfrequenz-Schweißer, Schweißen in der Längsnaht rollt Rohr Schweißen Maschine, Kühlung, weitere Dimensionierung oder Gestaltung und Maschinensätze Schneiden von endlosen Röhre in den gemessenen Längen.

HG165 pipe machine

II. TUbe Mühle zur Herstellung von Rohr

Coil→→ Decoilerr →→Strip-Head Cutter und Welder→→ Spirale Accumulator→→Forming Section(Flattening unit +Main driving unit +Forming unit +Guide unit +High frequency induction welding unit +squeeze roller) + Frame →→Cooling Einheit →→ Sizing Einheit und Strecker →→Flying Säge unter Computersteuerung →→ Rundlauf Table→→straightening de burr

III. Basic Bedingungen:

ein) Stahl Rohrnorm

1. Runde Rohrdurchmesser: Φ76 – Φ168mm

2. Quadrat Rohr: 60X60mm – 125X125mm

Rechteck-Rohr: 80 X 40-100X50mm

Rohr-Dicke: 2,0-5,0 mm

3. Rohr Länge: 6,0 bis 12,0 m

IV. Ausrüstung Make-up und Hauptparameter der Einheit:

1. Hydraulische Single-Arbor Abhaspel mit Schäler

Dorn-Erweiterung durch hydraulische, Dorn-Position, die Drehung erfolgt manuell, pneumatische Bremse.

2. fünf-Walzen-Flattener

Es gibt Paare von Klemmen und Walze senden. Abflachen Rollen für zwei oben und drei unten angeordnet sind. Klemmen und senden ist durch Hydraulische Zylinder unter Druck gesetzt, flacher Roll-Motor ist Zahn durch Schneckenrad und Schnecke reduziert Geschwindigkeit, die Schnecken vorne und eine auf der Rückseite kann wahr phasengleich Ärmel anschließen, werden die oberen Leveln Roll zu gewährleisten und unter Abgleich Roll parallel sein, damit die in der Absicht der Flatten erreichen.


3. Shearing & Heizelementstumpfschweißen Maschine

3.1 hydraulische Parameter-Schermaschine: Schneiden von Hydraulikanlage

4. 3. Horizontale Spirale Akku

Der Akku besteht aus folgenden Elementen: Low-Halterung, niedrige Halterung, Revolver, 7 Rollen Abflachung Einheit, 2 Rollen, Fütterung, und Spule Fütterungssystem

Einz Geschwindigkeit: Max.200m/min

accmulator

5. Umformen & Dimensionierung Abschnitt

5.1 Umformen Mühle Getriebe, Gelenkwelle

Mill Eintrag Reduzierung von oben-Horizontal-Roll und unten Horizontal Roll, eine positive fünf-Walzen-Reduzierung, ein paar der Fütterung vertikale Rollen.

Formung der Mühle besteht aus: Driven stehen, Side roll Stand: 8 sets(Vertical) und horizontale Rollenbügel mit Wurm-Zahnrad & Welle. rauf und runter zur gleichen Zeit und Ebene anpassen.

HG165 tube mill

6. Schweißen Abschnitt

6.1 Schweißen Abschnitt bestehen aus: Naht-Führungseinheit: 1 Satz Squeeze Stand: 4 Rollen (Φ 90mm), de-Maser-Frame: 1 Satz (2 Köpfe und hOrizontal Einheit für Naht Bügeln: 2 Rollen

6.2 Kühlung Abschnitt des Cooling Trog: 1 Satz 4,0 m

6.3 solid-State Hochfrequenz-welder(GGP400KW)


Tank Schaltung Ausgabemodus: kein Schweiß Transformator output, sekundäre Resonanz w Ith Wasser-Wasser-Kühler für Schweißer

7. CNC fliegende Reibung Säge


Sah Kutsche Reisen: Zahnstangenlenkung mit Zahnrad Dachlatte

Für die Reise Motor: DC-37KW

Motor für Sägen: AC 90KW

Längentoleranz: 0-6 mm

welded system


8. Rundlauf-Tabelle

8.1 Rundlauf-System besteht aus: Roller Conveyor 18 m (einschließlich Verpackung Kasten) pneumatisch

9. elektrische Steuerung

Horizontale Spirale Akkumulator AC Treiber.

Doppelte DC Antriebs- und zum Formen und Größenanpassung Mühle der DC-Antrieb,

Main-DC mit dem Panel-Steuerelement (Instrument etc..)

Mühle-Bedienfeld (Drehzahlregelung, Kontrolle etc.).

9.3 flying Cut-Off-Kontroll-system

Beförderung mit dem DC motor 37KW Auto sah,

Im Bereich LCD-Betrieb

(Länge und Batch festlegen, Kontrollinstrument etc.).

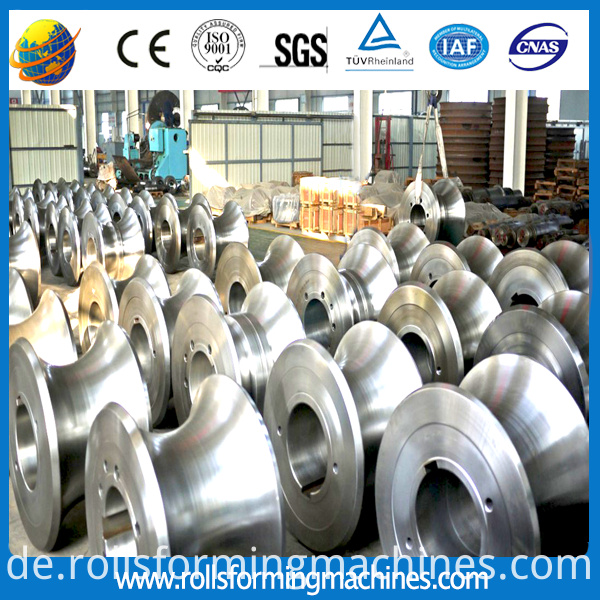

10. Walzen

10.1 Bildung und Dimensionierung Walzen-material

Material: Cr12

Härte: 60 HRC +/-2

10.2 Schweißen Walzen-material

pipe machine mould
