Produktbeschreibung

0.30-2.50х1600 Servo-PLC-Steuerung Schnitt zur Länge Produktionslinie

Kurze Einleitung:

Diese Produktionslinie hauptsächlich verwendet, um Dicke innerhalb von 0,30 bis 2,50 mm , Breite innerhalb von 500 bis 1600 mm verschiedene Arten von Material zu verarbeiten.

A: Grundlegende Parameter dieser Maschine:

Materialstärke : 0,30 - 2,50 mm

Spulenbreite: 500--1600mm

Innendurchmesser der Spule : 450 bis 650 mm

Max Spulengewicht : 15 Ton

Toleranz : ± 0.5mm innerhalb der Länge 2000mm, Diagonale ± 0.5mm innerhalb 2000mm.

Shearing Länge: 400-4000mm

Produktionsarbeitshöhe : 1150mm

Arbeitsgeschwindigkeit mit Speichergrube : 60m / min

Hinweis : Laufrichtung der Produktionslinie (in der Bedienseite) von links nach rechts (die Gesamtlänge der Platte beträgt nicht mehr als 23 Meter). Und die Lagergrube empfohlene Größe: 5 Meter Längex2 Meter Breite x 4 Meter Tiefe

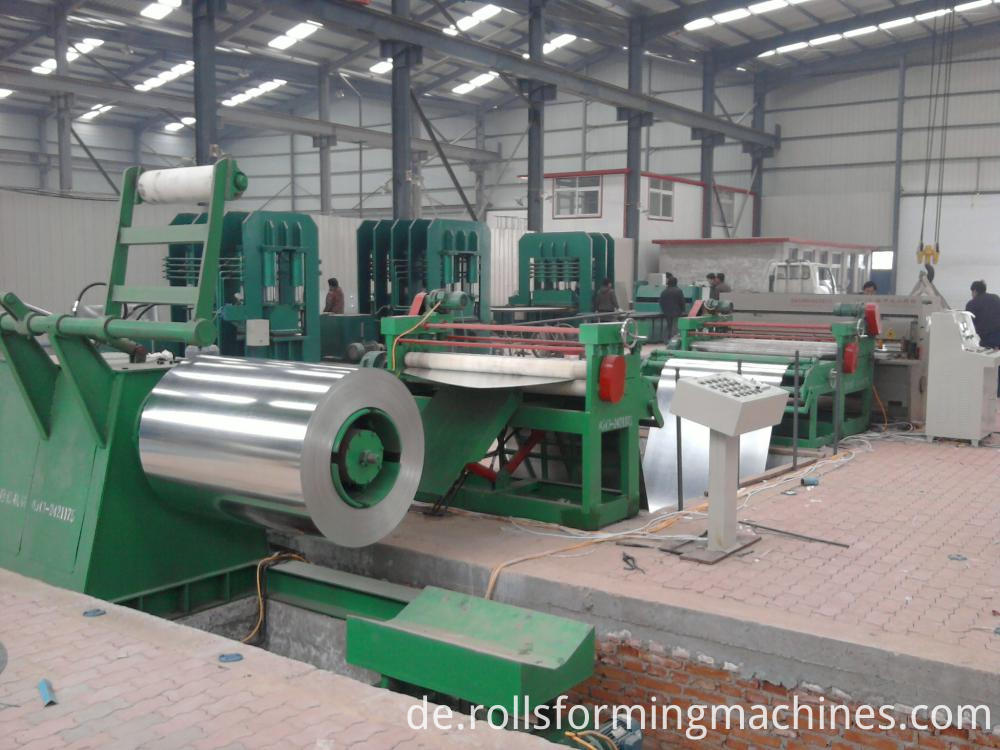

cut to length production line 3

B: Grundelemente der abgelängten Maschine

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system

C. Kurze Einführung einiger Elemente

15 Tonnen Ladewagen

Struktur

Hauptsächlich besteht dieses Gerät aus der Autoplatte, dem Zylinderblock und dem Zylinder- und Laufsystem. Bei der Arbeit, die Platte auf dem Zylinder an der Spitze der Abwickler Rad, Ölzylinder, die Platte bis zum oberen Ende der abgewickelten, Spindelmitte, begin Motor in Decoiler Center Position, abgewickelt wird Stahl Spule Spannung. Das Auto fährt die Spur entlang, um zurückzukehren.

2 . Parameter :

(1) Spulenbreite : 1600 mm

(2) Spulengewicht : 15T

(3) Zylinderhub mit 160 mm Durchmesser, Hub 600 mm

(4) Gehende Motorleistung: 3 KW - wenn sie mehr Leistung haben?

(5) Motorhersteller wechseln wir zu Sperma, aber der Preis wird höher sein
(6) Reduzierer: 15 Tonne

1. Struktur

Diese Maschine ist ein einzelner freitragender hydraulischer Expansionstyp Abwickler, der Spindelteil, Übertragungsteil, stützen die Zusammensetzung

(1) Teil der Spindel ist der Kern der Maschine, vier Fan-Block, durch die T-förmigen schrägen Stück und die Schiebehülse verbunden ist, und gleichzeitig in der hohlen Spindel und Kern mit einer Schiebehülse verbunden, Zylinder zur Steuerung der Kernachse Bewegung kann vier Lüfterblock Erhöhung zur gleichen Zeit und Kontraktion zu erreichen. Wenn der Ventilator Block Kontraktion zu rollen, wenn der Lüfter wird sich öffnen blockieren Blockierung Wicklung.

(2) Im ersten Teil der Walzenzugmaschine vorne. Drücken Arm unter der Kontrolle des Zylinders kann den Cantilever Druck und Heben, wenn die Zuführung, druckbetätigten Druck und die Stahlspule gedrückt wird können lose Spule, die bequem für die Fütterung ist zu verhindern.

(3) Getriebeteil im Kurbelgehäuse, ein Motor mit variabler Frequenz durch eine Reduzierung der Drehzahl, Spindeldrehung, und erreichen auch positive und negative Abrollen und Wickeln durch die Kettenradkette angetriebene, einstellbare Geschwindigkeit.

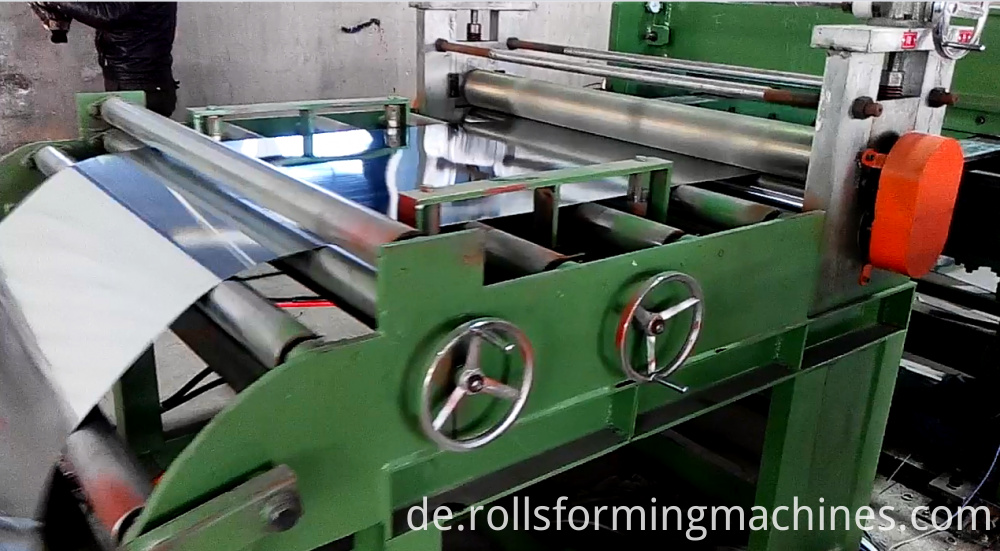

decoiler

3. Präzise Richt- und Nivelliermaschine

Die Schule flache Maschine mit Getriebe Kreuzgelenk Antrieb und Initiative, Blatt gesendet Einschreibung flach und intermediär nach der positiven und negativen Richtung der wiederholten Verformung erreicht den Zweck der Nivellierung, besteht hauptsächlich aus einem Maschinenrahmenteil, Arbeitsrollenteil, Hebeteil und der Übertragungsteil. Der Rahmen nimmt Stahlplatte geschweißte Kastenart Struktur an, der Arbeitsrollenteil, der anhebende Teil und der Rahmenteil werden organisch kombiniert, die Form ist neu, die Struktur ist angemessen und die Installation und Wartung ist bequem. Arbeitswalze für die Vorderseite der Walze, der Unterabschnitt des Kreuzgelenkantriebs. Obere und untere aktive, unterschiedliche Materialplatte, um die entsprechende Schulstufe zu erreichen. Bewegungen der Rolle soll die Reihe der Arbeitswalze, den Abstand zwischen der Einstell- und der Handradschneckengetriebestange erzeugenden beweglichen Walzstange verbessern, um das Ziel des Anhebens der oberen Reihe von Walzen zu erreichen. Fahren Sie mit dem Motor, Reduzierer.

1 . Hauptparameter

(1) Nivelliermaterialdicke: 0,30 - 2,50 mm

(2) Breite: 1600 mm

(3) Nivellierungswelle: φ110mm 40Cr Mittelfrequenz, die 50 - 58 Grad löscht.

(4) Hauptmotor: 11KW - Samen

(5) Reduzierer: 155 Art Schneckengetriebe Reducer , diese Marke?


Zwischenbrücke

Das Gerät ist eine Zusatzausrüstung der Produktionslinie, die hauptsächlich aus einer Übergangsbrücke, einer linken Klammer und einer Basis besteht. Seine Rolle ist die Platte von der ersten Eintritt in die Grube, die Brücke steigt Platte in eine parallele erste Maschine; Das Heben der Brücke wird von einem Zylinder gesteuert.

Lenkvorrichtung

1, Struktur

Das Gerät ist eine Zusatzausrüstung der Produktionslinie, die hauptsächlich aus drei Übergangsrollen besteht, dem linken und rechten Rahmen, der Führungsrolle und der Basis. Das Gerät hat nicht nur eine Stahlplatte und herausgezogen aus der Grube wird nicht mehr Biegeverformung Funktion verursachen, Installation auf der linken und der rechten Innenseite des Maschinenrahmens der beiden Paare von Führungsrolle, kann per Handrad, eine Schraube Stange, um sich horizontal zu bewegen, die Laufposition der Platte zu steuern.

2 . Hauptparameter s:

(1) Führungsbreite: 1600mm

(2) Rollendurchmesser : φ70mm

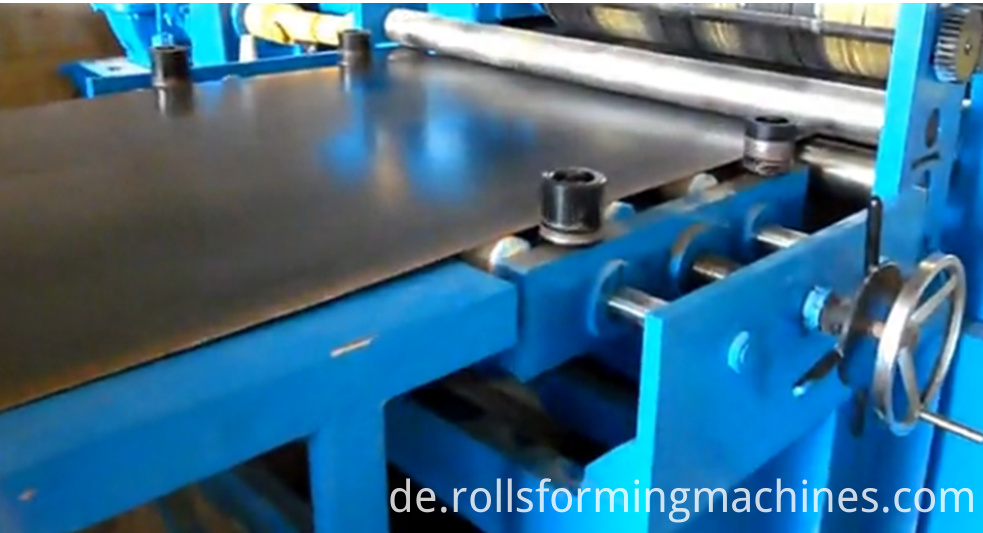

side guid roller

3. Roll-Servo-Kalibriermaschine

Struktur

Verbrauch: Dieses Gerät wird hauptsächlich zur Einstellung der Größe verwendet. Dieser Teil besteht hauptsächlich aus den folgenden Elementen: Traktionsachse und feste Achse, Rahmen, Basis, Übertragungsteil, Servomotor und Spezialgetriebe.

Hauptparameter ;

(1) fester Rollendurchmesser = 120 mm

(2) Traktionsmaschine = 50 mm: 55% 40Cr frequenzabschreckende Oberfläche, Hartverchromung und Polyurethan-Gummischaft.

(2) Feste Rollenlänge: 1700mm

(3) Servomotor: 7.5kw Shandong zibo
(4) Reduzierer: Servominderer

second leveling system


Schersystem (High-Speed-Schneidemaschine)

Struktur

Hauptsächlich durch die linke und rechte Halterung, Pleuel, oberen und unteren Revolver, Arbeitstisch, Antriebsmotor und andere Teile der Zusammensetzung. Ein Benutzer kann auch auf Benutzeranforderungen basieren.

Hauptparameter :

(1) Die maximale Scherdicke: 3 mm

(2) Maximale Breite: 1600mm

(3) Motorleistung: 7.5KW Shangdong Zibo?

(4) Klingenmaterial: 9CrSi, Servo-Spulenzuführsystem.

1. Struktur

Die Fütterungsplattform nimmt Länge 3000mm Rahmen an und benutzt Gurt mit der integrierten Struktur ohne Verletzung der Stahlplatte.

2. Hauptparameter

Die Maschine verwendet einen Frequenzumrichter, um den synchronen Betrieb einzustellen.

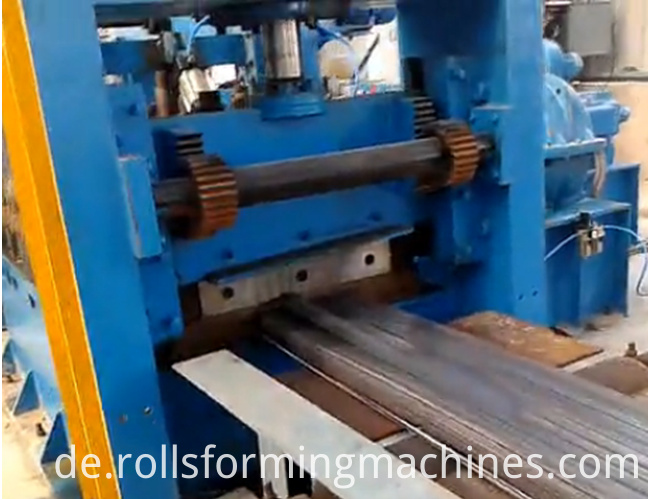

shearing system

Automatisches Stapeln von Maschinen

1. Struktur

Für das Stanzmaschinen-System dient es hauptsächlich dazu, das Blech sauber und sauber zu machen, und zwar durch Querrahmen und vertikales Leitblech. Für die Anpassung unterschiedlicher Bogenlängen wurde der Bereich zwischen 500 und 3000 mm angepasst. Die Prallplatte könnte auch entsprechend der Spulenbreite eingestellt werden. Stapelmaschine nimmt Zylinder an, um zu justieren, die Palettiermaschinen bestehen hauptsächlich aus palettisierendem Motor- und Rollenzylindergehen. Seine Funktion liegt in der leeren Blatt stapeln ordentlich, Startmotor wird sauberes Blatt stapeln gesandtes Blankingstadium zur Packstufe, das Gerät mit einer materiellen Form sein.

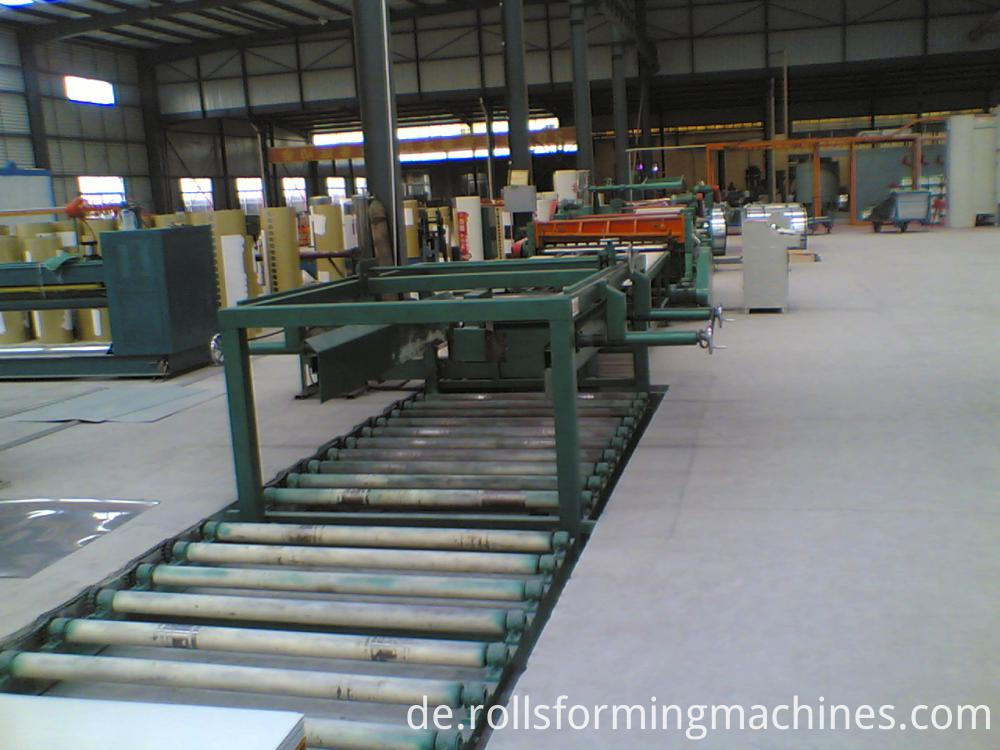

cut to length production line 1

Hydrauliksystem

Das Hydrauliksystem besteht aus folgenden Elementen: Hydraulikstation, Tankinhalt 300L, Magnetventil, Ölpumpenmotor.

Pneumatisches System

Dieser Teil wird hauptsächlich für den automatischen Stapler verwendet (für das Gas muss der Kunde vor Ort kaufen).

Elektrische Steuerung und Automatisierung

Diese Produktionslinie nimmt 380V, 50Hz Netzfrequenz-Stromversorgung, die durch den Schaltschrank gesteuert wird.

Das Hauptsteuerungssystem besteht aus einem Servomotor, einem Touchscreen und einem Reduzierstück. Auf dem Bildschirm können Sie Parameter eingeben, und diese Parameter werden von der SPS verarbeitet und lassen dann die Maschine genau arbeiten. Das System verfügt über hohe Genauigkeit, einfache Bedienung, starke visuelle Leistung und geringe Ausfallrate.


Produktgruppe : Linie/Cut Länge Linie schneiden
